ガス抜き段付エジェクタピン -プリハードン鋼SKD61/面カット/先端径・全長指定タイプ-

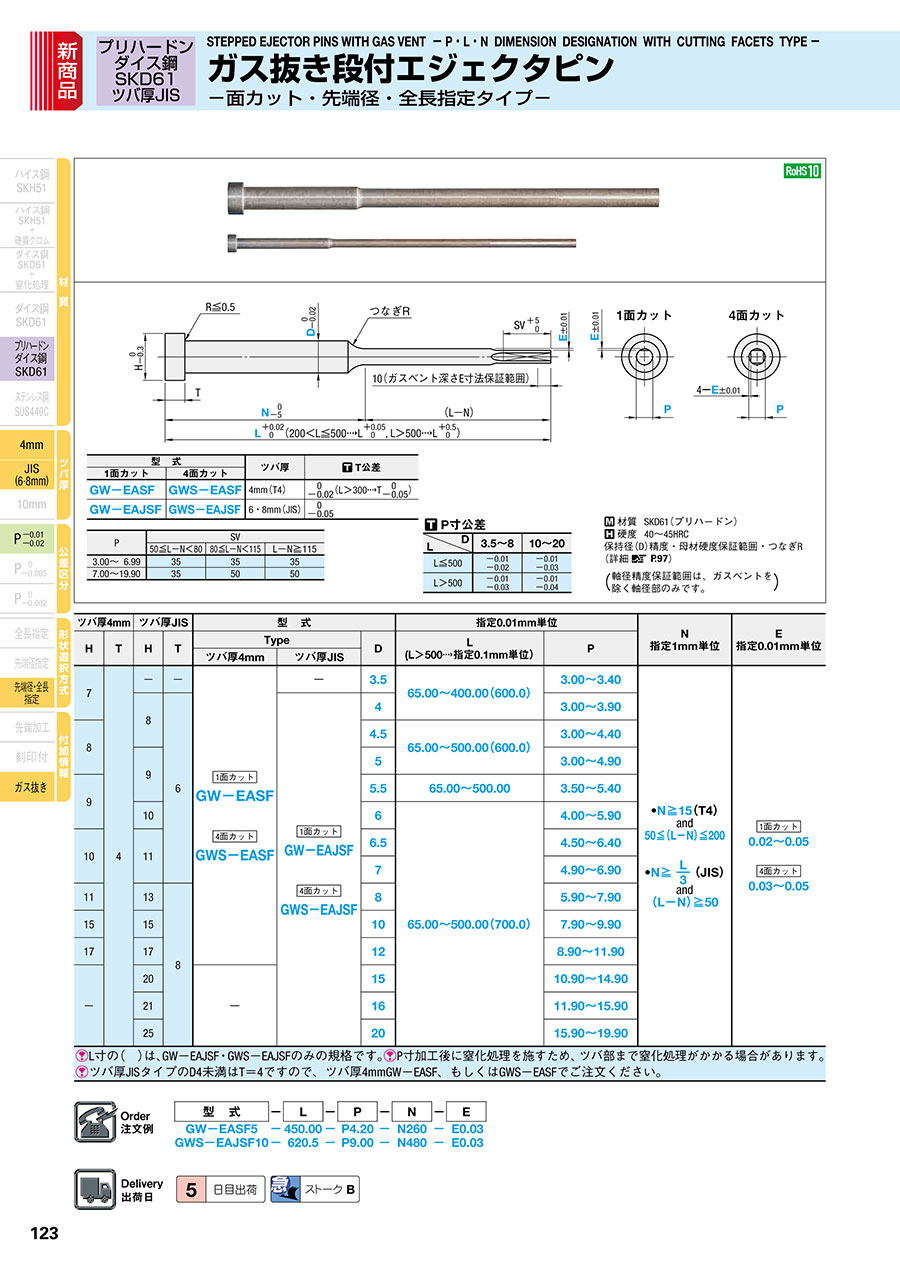

カタログ |P.123

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガス抜き段付エジェクタピン -ダイス鋼SKD61/面カット/先端径・全長指定タイプ-

通常出荷日：3 日目

プリハードン鋼SKD61・面カット・先端径/全長指定タイプのガス抜き段付エジェ...

詳細情報を確認する

材質
SKD61
先端径公差（代表公差）
-0.01/-0.02
軸径公差（代表公差）
0/-0.02
表面処理
なし
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし
タイプ
先端径・全長指定タイプ

未確定：候補が72型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

軸径精度保証範囲・母材硬度保証範囲・つなぎR（詳細>>こちら）

1面カット

4面カット

型式		ツバ厚	[ T ]T公差
1面カット	4面カット	ツバ厚	[ T ]T公差
GW－EASF	GWS－EASF	4mm(T4)	0 −0.02	(L＞300→T 0－0.05)
GW－EAJSF	GWS－EAJSF	6・8mm(JIS)	0 −0.05

P	SV
P	50≦L－N＜80	80≦L－N＜115	L－N≧115
3.00～ 6.99	35	35	35
7.00～19.90	35	50	50

[ T ]P寸公差

L\D	3.5～8	10～20
L≦500	－0.01 －0.02	－0.01 －0.03
L＞500	－0.01 －0.03	－0.01 －0.04

[ M ]材質 SKD61（プリハードン）
[ H ]硬度 40～45HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細>>こちら）
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）

型番リスト

表示件数

型番

GW-EAJSF4-[65-500/0.01]-P[3-3.9/0.01]-N[22-490/1]-E[0.02-0.05/0.01]

GW-EAJSF4-[500.1-600/0.01]-P[3-3.9/0.01]-N[22-490/1]-E[0.02-0.05/0.01]

GW-EAJSF4.5-[65-500/0.01]-P[3-4.4/0.01]-N[22-490/1]-E[0.02-0.05/0.01]

GW-EAJSF4.5-[500.1-600/0.01]-P[3-4.4/0.01]-N[22-490/1]-E[0.02-0.05/0.01]

GW-EAJSF5-[65-500/0.01]-P[3-4.9/0.01]-N[22-590/1]-E[0.02-0.05/0.01]

GW-EAJSF5-[500.1-600/0.1]-P[3-4.9/0.01]-N[22-590/1]-E[0.02-0.05/0.01]

GW-EAJSF5.5-[65-500/0.01]-P[3.5-5.4/0.01]-N[22-490/1]-E[0.02-0.05/0.01]

GW-EAJSF6-[65-500/0.01]-P[4-5.9/0.01]-N[22-690/1]-E[0.02-0.05/0.01]

GW-EAJSF6-[500.1-700/0.1]-P[4-5.9/0.01]-N[22-690/1]-E[0.02-0.05/0.01]

GW-EAJSF6.5-[65-500/0.01]-P[4.5-6.4/0.01]-N[22-690/1]-E[0.02-0.05/0.01]

GW-EAJSF6.5-[500.1-700/0.1]-P[4.5-6.4/0.01]-N[22-690/1]-E[0.02-0.05/0.01]

GW-EAJSF7-[65-500/0.01]-P[4.9-6.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF7-[500.1-700/0.1]-P[4.9-6.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF8-[65-500/0.01]-P[5.9-7.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF8-[500.1-700/0.1]-P[5.9-7.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF10-[65-500/0.01]-P[7.9-9.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF10-[500.1-700/0.1]-P[7.9-9.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF12-[65-500/0.01]-P[8.9-11.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF12-[500.1-700/0.1]-P[8.9-11.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF15-[65-500/0.01]-P[10.9-14.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF15-[500.1-700/0.1]-P[10.9-14.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF16-[65-500/0.01]-P[11.9-15.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF16-[500.1-700/0.1]-P[11.9-15.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF20-[65-500/0.01]-P[15.9-19.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EAJSF20-[500.1-700/0.1]-P[15.9-19.9/0.01]-N[22-790/1]-E[0.02-0.05/0.01]

GW-EASF3.5-[65-400/0.01]-P[3-3.4/0.01]-N[15-380/1]-E[0.02-0.05/0.01]

GW-EASF4-[65-400/0.01]-P[3-3.9/0.01]-N[15-380/1]-E[0.02-0.05/0.01]

GW-EASF4.5-[65-500/0.01]-P[3-4.4/0.01]-N[15-380/1]-E[0.02-0.05/0.01]

GW-EASF5-[65-500/0.01]-P[3-4.9/0.01]-N[15-480/1]-E[0.02-0.05/0.01]

GW-EASF5.5-[65-500/0.01]-P[3.5-5.4/0.01]-N[15-480/1]-E[0.02-0.05/0.01]

GW-EASF6-[65-500/0.01]-P[4-5.9/0.01]-N[15-480/1]-E[0.02-0.05/0.01]

GW-EASF6.5-[65-500/0.01]-P[4.5-6.4/0.01]-N[15-480/1]-E[0.02-0.05/0.01]

GW-EASF7-[65-500/0.01]-P[4.9-6.9/0.01]-N[15-480/1]-E[0.02-0.05/0.01]

GW-EASF8-[65-500/0.01]-P[5.9-7.9/0.01]-N[15-480/1]-E[0.02-0.05/0.01]

GW-EASF10-[65-500/0.01]-P[7.9-9.9/0.01]-N[15-480/1]-E[0.02-0.05/0.01]

GW-EASF12-[65-500/0.01]-P[8.9-11.9/0.01]-N[15-480/1]-E[0.02-0.05/0.01]

GWS-EAJSF4-[65-500/0.01]-P[3-3.9/0.01]-N[22-490/1]-E[0.03-0.05/0.01]

GWS-EAJSF4-[500.1-600/0.01]-P[3-3.9/0.01]-N[22-490/1]-E[0.03-0.05/0.01]

GWS-EAJSF4.5-[65-500/0.01]-P[3-4.4/0.01]-N[22-490/1]-E[0.03-0.05/0.01]

GWS-EAJSF4.5-[500.1-600/0.01]-P[3-4.4/0.01]-N[22-490/1]-E[0.03-0.05/0.01]

GWS-EAJSF5-[65-500/0.01]-P[3-4.9/0.01]-N[22-590/1]-E[0.03-0.05/0.01]

GWS-EAJSF5-[500.1-600/0.1]-P[3-4.9/0.01]-N[22-590/1]-E[0.03-0.05/0.01]

GWS-EAJSF5.5-[65-500/0.01]-P[3.5-5.4/0.01]-N[22-490/1]-E[0.03-0.05/0.01]

GWS-EAJSF6-[65-500/0.01]-P[4-5.9/0.01]-N[22-690/1]-E[0.03-0.05/0.01]

GWS-EAJSF6-[500.1-700/0.1]-P[4-5.9/0.01]-N[22-690/1]-E[0.03-0.05/0.01]

GWS-EAJSF6.5-[65-500/0.01]-P[4.5-6.4/0.01]-N[22-690/1]-E[0.03-0.05/0.01]

GWS-EAJSF6.5-[500.1-700/0.1]-P[4.5-6.4/0.01]-N[22-690/1]-E[0.03-0.05/0.01]

GWS-EAJSF7-[65-500/0.01]-P[4.9-6.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF7-[500.1-700/0.1]-P[4.9-6.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF8-[65-500/0.01]-P[5.9-7.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF8-[500.1-700/0.1]-P[5.9-7.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF10-[65-500/0.01]-P[7.9-9.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF10-[500.1-700/0.1]-P[7.9-9.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF12-[65-500/0.01]-P[8.9-11.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF12-[500.1-700/0.1]-P[8.9-11.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF15-[65-500/0.01]-P[10.9-14.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF15-[500.1-700/0.1]-P[10.9-14.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF16-[65-500/0.01]-P[11.9-15.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF16-[500.1-700/0.1]-P[11.9-15.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

GWS-EAJSF20-[65-500/0.01]-P[15.9-19.9/0.01]-N[22-790/1]-E[0.03-0.05/0.01]

ツバ厚

D（保持径）

(mm)

P（先端径）

(mm)

ガス抜き形状

L(全長)

(mm)

E(面カット幅)

(mm)

RoHS?

最小発注数量

6mm(JIS)	4	3 ～ 3.9	1面カット	65 ～ 500	22 ～ 490	0.02 ～ 0.05	10	1個
6mm(JIS)	4	3 ～ 3.9	1面カット	500.1 ～ 600	22 ～ 490	0.02 ～ 0.05	10	1個
6mm(JIS)	4.5	3 ～ 4.4	1面カット	65 ～ 500	22 ～ 490	0.02 ～ 0.05	10	1個
6mm(JIS)	4.5	3 ～ 4.4	1面カット	500.1 ～ 600	22 ～ 490	0.02 ～ 0.05	10	1個
6mm(JIS)	5	3 ～ 4.9	1面カット	65 ～ 500	22 ～ 590	0.02 ～ 0.05	10	1個
6mm(JIS)	5	3 ～ 4.9	1面カット	500.1 ～ 600	22 ～ 590	0.02 ～ 0.05	10	1個
8mm(JIS)	5.5	3.5 ～ 5.4	1面カット	65 ～ 500	22 ～ 490	0.02 ～ 0.05	10	1個
8mm(JIS)	6	4 ～ 5.9	1面カット	65 ～ 500	22 ～ 690	0.02 ～ 0.05	10	1個
8mm(JIS)	6	4 ～ 5.9	1面カット	500.1 ～ 700	22 ～ 690	0.02 ～ 0.05	10	1個
6mm(JIS)	6.5	4.5 ～ 6.4	1面カット	65 ～ 500	22 ～ 690	0.02 ～ 0.05	10	1個
6mm(JIS)	6.5	4.5 ～ 6.4	1面カット	500.1 ～ 700	22 ～ 690	0.02 ～ 0.05	10	1個
8mm(JIS)	7	4.9 ～ 6.9	1面カット	65 ～ 500	22 ～ 790	0.02 ～ 0.05	10	1個
8mm(JIS)	7	4.9 ～ 6.9	1面カット	500.1 ～ 700	22 ～ 790	0.02 ～ 0.05	10	1個
6mm(JIS)	8	5.9 ～ 7.9	1面カット	65 ～ 500	22 ～ 790	0.02 ～ 0.05	10	1個
6mm(JIS)	8	5.9 ～ 7.9	1面カット	500.1 ～ 700	22 ～ 790	0.02 ～ 0.05	10	1個
8mm(JIS)	10	7.9 ～ 9.9	1面カット	65 ～ 500	22 ～ 790	0.02 ～ 0.05	10	1個
8mm(JIS)	10	7.9 ～ 9.9	1面カット	500.1 ～ 700	22 ～ 790	0.02 ～ 0.05	10	1個
8mm(JIS)	12	8.9 ～ 11.9	1面カット	65 ～ 500	22 ～ 790	0.02 ～ 0.05	10	1個
8mm(JIS)	12	8.9 ～ 11.9	1面カット	500.1 ～ 700	22 ～ 790	0.02 ～ 0.05	10	1個
8mm(JIS)	15	10.9 ～ 14.9	1面カット	65 ～ 500	22 ～ 790	0.02 ～ 0.05	10	1個
8mm(JIS)	15	10.9 ～ 14.9	1面カット	500.1 ～ 700	22 ～ 790	0.02 ～ 0.05	10	1個
8mm(JIS)	16	11.9 ～ 15.9	1面カット	65 ～ 500	22 ～ 790	0.02 ～ 0.05	10	1個
8mm(JIS)	16	11.9 ～ 15.9	1面カット	500.1 ～ 700	22 ～ 790	0.02 ～ 0.05	10	1個
6mm(JIS)	20	15.9 ～ 19.9	1面カット	65 ～ 500	22 ～ 790	0.02 ～ 0.05	10	1個
6mm(JIS)	20	15.9 ～ 19.9	1面カット	500.1 ～ 700	22 ～ 790	0.02 ～ 0.05	10	1個
4mm(T4)	3.5	3 ～ 3.4	1面カット	65 ～ 400	15 ～ 380	0.02 ～ 0.05	10	1個
4mm(T4)	4	3 ～ 3.9	1面カット	65 ～ 400	15 ～ 380	0.02 ～ 0.05	10	1個
4mm(T4)	4.5	3 ～ 4.4	1面カット	65 ～ 500	15 ～ 380	0.02 ～ 0.05	10	1個
4mm(T4)	5	3 ～ 4.9	1面カット	65 ～ 500	15 ～ 480	0.02 ～ 0.05	10	1個
4mm(T4)	5.5	3.5 ～ 5.4	1面カット	65 ～ 500	15 ～ 480	0.02 ～ 0.05	10	1個
4mm(T4)	6	4 ～ 5.9	1面カット	65 ～ 500	15 ～ 480	0.02 ～ 0.05	10	1個
4mm(T4)	6.5	4.5 ～ 6.4	1面カット	65 ～ 500	15 ～ 480	0.02 ～ 0.05	10	1個
4mm(T4)	7	4.9 ～ 6.9	1面カット	65 ～ 500	15 ～ 480	0.02 ～ 0.05	10	1個
4mm(T4)	8	5.9 ～ 7.9	1面カット	65 ～ 500	15 ～ 480	0.02 ～ 0.05	10	1個
4mm(T4)	10	7.9 ～ 9.9	1面カット	65 ～ 500	15 ～ 480	0.02 ～ 0.05	10	1個
4mm(T4)	12	8.9 ～ 11.9	1面カット	65 ～ 500	15 ～ 480	0.02 ～ 0.05	10	1個
6mm(JIS)	4	3 ～ 3.9	4面カット	65 ～ 500	22 ～ 490	0.03 ～ 0.05	10	1個
6mm(JIS)	4	3 ～ 3.9	4面カット	500.1 ～ 600	22 ～ 490	0.03 ～ 0.05	10	1個
6mm(JIS)	4.5	3 ～ 4.4	4面カット	65 ～ 500	22 ～ 490	0.03 ～ 0.05	10	1個
6mm(JIS)	4.5	3 ～ 4.4	4面カット	500.1 ～ 600	22 ～ 490	0.03 ～ 0.05	10	1個
6mm(JIS)	5	3 ～ 4.9	4面カット	65 ～ 500	22 ～ 590	0.03 ～ 0.05	10	1個
6mm(JIS)	5	3 ～ 4.9	4面カット	500.1 ～ 600	22 ～ 590	0.03 ～ 0.05	10	1個
6mm(JIS)	5.5	3.5 ～ 5.4	4面カット	65 ～ 500	22 ～ 490	0.03 ～ 0.05	10	1個
6mm(JIS)	6	4 ～ 5.9	4面カット	65 ～ 500	22 ～ 690	0.03 ～ 0.05	10	1個
6mm(JIS)	6	4 ～ 5.9	4面カット	500.1 ～ 700	22 ～ 690	0.03 ～ 0.05	10	1個
6mm(JIS)	6.5	4.5 ～ 6.4	4面カット	65 ～ 500	22 ～ 690	0.03 ～ 0.05	10	1個
6mm(JIS)	6.5	4.5 ～ 6.4	4面カット	500.1 ～ 700	22 ～ 690	0.03 ～ 0.05	10	1個
6mm(JIS)	7	4.9 ～ 6.9	4面カット	65 ～ 500	22 ～ 790	0.03 ～ 0.05	10	1個
6mm(JIS)	7	4.9 ～ 6.9	4面カット	500.1 ～ 700	22 ～ 790	0.03 ～ 0.05	10	1個
8mm(JIS)	8	5.9 ～ 7.9	4面カット	65 ～ 500	22 ～ 790	0.03 ～ 0.05	10	1個
8mm(JIS)	8	5.9 ～ 7.9	4面カット	500.1 ～ 700	22 ～ 790	0.03 ～ 0.05	10	1個
6mm(JIS)	10	7.9 ～ 9.9	4面カット	65 ～ 500	22 ～ 790	0.03 ～ 0.05	10	1個
6mm(JIS)	10	7.9 ～ 9.9	4面カット	500.1 ～ 700	22 ～ 790	0.03 ～ 0.05	10	1個
6mm(JIS)	12	8.9 ～ 11.9	4面カット	65 ～ 500	22 ～ 790	0.03 ～ 0.05	10	1個
6mm(JIS)	12	8.9 ～ 11.9	4面カット	500.1 ～ 700	22 ～ 790	0.03 ～ 0.05	10	1個
8mm(JIS)	15	10.9 ～ 14.9	4面カット	65 ～ 500	22 ～ 790	0.03 ～ 0.05	10	1個
8mm(JIS)	15	10.9 ～ 14.9	4面カット	500.1 ～ 700	22 ～ 790	0.03 ～ 0.05	10	1個
8mm(JIS)	16	11.9 ～ 15.9	4面カット	65 ～ 500	22 ～ 790	0.03 ～ 0.05	10	1個
8mm(JIS)	16	11.9 ～ 15.9	4面カット	500.1 ～ 700	22 ～ 790	0.03 ～ 0.05	10	1個
6mm(JIS)	20	15.9 ～ 19.9	4面カット	65 ～ 500	22 ～ 790	0.03 ～ 0.05	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
規格・納期

基本情報

プリハードン鋼SKD61・面カット・先端径/全長指定タイプのガス抜き段付エジェクタピンです。

規格・納期

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位		N 指定1mm単位	E 指定0.01mm単位
H	T	H	T	Type		D	L (L＞500→指定0.1mm単位)	P
				ツバ厚4mm	ツバ厚JIS
7	4	－	－	1面カット GW－EASF 4面カット GWS－EASF	－	3.5	65.00～400.00(600.0)	3.00～3.40	•N≧15(T4) and 50≦(L－N)≦200 •N≧L3 (JIS) and (L－N)≧50	1面カット 0.02～0.05 4面カット 0.03～0.05
		8	6		1面カット GW－EAJSF 4面カット GWS－EAJSF	4		3.00～3.90
8						4.5	65.00～500.00(600.0)	3.00～4.40
		9				5		3.00～4.90
9						5.5	65.00～500.00	3.50～5.40
		10				6	65.00～500.00(700.0)	4.00～5.90
10		11				6.5		4.50～6.40
						7		4.90～6.90
11		13	8			8		5.90～7.90
15		15				10		7.90～9.90
17		17				12		8.90～11.90
－		20		－		15		10.90～14.90
		21				16		11.90～15.90
		25				20		15.90～19.90
[ ! ]L寸の(　)は、GW－EAJSF・GWS－EAJSFのみの規格です。[ ! ]P寸加工後に窒化処理を施すため、ツバ部まで窒化処理がかかる場合があります。 [ ! ]ツバ厚JISタイプのD4未満はT＝4ですので、ツバ厚4mmGW－EASF、もしくはGWS－EASFでご注文ください。

注文例

型式	－	L	－	P	－	N	－	E
GW－EASF5	－	450.00	－	P4.20	－	N260	－	E0.03
GWS－EAJSF10	－	620.5	－	P9.00	－	N480	－	E0.03

出荷日

日目出荷

急

ストークB

追加工

型式	－	L	－	P	－	N	－	E	－	(KC・WKC…etc.)
GW－EASF5	－	450.00	－	P4.20	－	N260		E0.03	－	KC2.5

[ NG ]NHC・NHN・MCは緊急出荷サービス（ストーク）不可

ツバカット加工の
指定単位について

(1)ツバカット加工を保持径に合わせて指定する時

指定単位
0.05mm単位可

(2)ツバカット加工を自由に指定する時

指定単位 0.1mm

追加工	記号	詳細
	KC	1面ツバカット D/2≦KC＜H/2
	WKC	2面ツバカット D/2≦WKC＜H/2
	KAC KBC	寸法違いツバカット D/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2
	RKC	2面(直角)ツバカット D/2≦RKC＜H/2
	DKC	3面ツバカット D/2≦DKC＜H/2
	SKC	4面ツバカット D/2≦SKC＜H/2
	KGC	2面ツバカット(角度) D/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360
	KTC	3面ツバカット 120°振分け D/2≦KTC＜H/2

追加工

記号

詳細

ツバ径変更
HC＝指定0.1mm単位
[ ! ]D＋1≦HC＜H

ツバ厚変更
TC＝指定0.1mm単位
[ ! ]T/2≦TC＜T
(Lmax.は指定寸法通り)
[ ! ]T−TC≦Lmax.−L

ノック穴加工
[ NG ]NHC・NHN以外の併用不可

T	d	ℓ
4	2	3
6	3	5
8	3	5

NCW

ノック穴＋スプリングピン打込加工
[ NG ]NHC・NHN以外の併用不可

T	d	ℓ₁
4	2	5
6	3
8	3

NHC

ツバ裏部ナンバリング
指定範囲・指定方法は>>こちら
[ NG ]SKC併用不可

NHN

ツバ裏部ナンバリング(自動連番)
指定範囲・指定方法は>>こちら
[ NG ]SKC併用不可

ツバ裏抜きタップ加工

[ ! ]GW－EAJSF・GWS－EAJSFの
D≧8,H≧13,T=8の場合に適用

[ NG ]他追加工との併用不可

D	M
8	M4
10	M5
12・15	M6
16・20	M8

[ ! ] ツバカットの位置について
ツバカットは面カットの1面を反時計回りに90゜の位置に加工します。
例：KC
1面カット 4面カット

追加工詳細>>こちら

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガス抜き段付エジェクタピン -プリハードン鋼SKD61/面カット/先端径・全長指定タイプ-のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ガス抜き段付エジェクタピン -プリハードン鋼SKD61/面カット/先端径・全長指定タイプ-	ガス抜き段付エジェクタピン -プリハードン鋼SKD61/鉢巻/先端径・全長指定タイプ-	ガス抜き段付エジェクタピン -ダイス鋼SKD61+窒化処理/面カット/全長，先端径・全長指定タイプ-	ガス抜き段付エジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/先端径・全長指定タイプ-	ガス抜き段付エジェクタピン -ハイス鋼SKH51/先端径･全長指定タイプ-	ガス抜き段付エジェクタピン -ツバ厚10mm/ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	5日目	5日目	3日目	5日目
材質	SKD61	SKD61	SKD61	SKD61	SKH51	SKD61
先端径公差（代表公差）	-0.01/-0.02	-0.01/-0.02	-0.01/-0.02	-0.01/-0.02	0/-0.005	-0.01/-0.02
軸径公差（代表公差）	0/-0.02	0/-0.02	0/-0.02	0/-0.02	0/-0.02	0/-0.02
表面処理	なし	なし	窒化処理	窒化処理	なし	窒化処理
先端形状	なし	なし	なし	なし	なし	なし
