ガス抜き段付エジェクタピン -ツバ厚10mm/ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61+窒化処理・ツバ厚10mm・面カット・先端径/全長指定タイプ...
詳細情報を確認する未確定：候補が34型番あります。

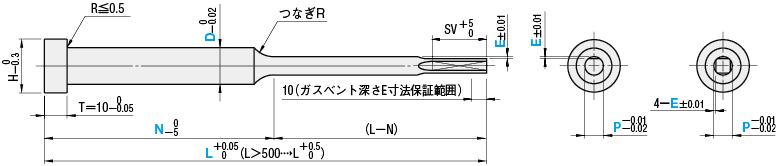

外形図
軸径精度保証範囲・母材硬度保証範囲・つなぎR（詳細>>こちら）
1面カット 4面カット
1面カット 4面カット| 型 式 | ツバ厚 | |
| 1面カット | 4面カット | |
| GW－DESF | GWS－DESF | 10mm (T10) |
| P | SV | ||
| 50≦L－N＜80 | 80≦L－N＜115 | L－N≧115 | |
| 3.00～ 6.99 | 35 | 35 | 35 |
| 7.00～19.90 | 35 | 50 | 50 |
[ M ] 材質 SKD61＋窒化処理
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）
[ H ] 硬度 表面：900HV〜
母材：40〜45HRC
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
ダイス鋼SKD61+窒化処理・ツバ厚10mm・面カット・先端径/全長指定タイプのガス抜き段付エジェクタピンです。
規格・納期
| H | 型 式 | L 指定0.01mm単位 (L＞500 → 指定0.1mm単位) | P 指定0.01mm単位 | N 指定1mm単位 | E 指定0.01mm単位 | |
| Type | D | |||||
| 8 | 1面カット GW－DESF 4面カット GWS－DESF | 4 | 80.00～500.00 | 3.00～3.90 | N≧30 and 50≦(L－N)≦300 | 1面カット 0.02～0.05 4面カット 0.03～0.05 |
| 9 | 5 | 80.00～600.0 | 3.00～4.90 | |||
| 10 | 6 | 80.00～700.0 | 4.00～5.90 | |||
| 11 | 7 | 4.90～6.90 | ||||
| 13 | 8 | 5.90～7.90 | ||||
| 15 | 10 | 7.90～9.90 | ||||
| 17 | 12 | 8.90～11.90 | ||||
| 20 | 15 | 10.90～14.90 | ||||
| 25 | 20 | 15.90～19.90 | ||||
| [ ! ]P寸加工後に窒化処理を施すため、ツバ部まで窒化処理がかかる場合があります。 | ||||||
注文例
| 型 式 | － | L | － | P | － | N | － | E |
| GW－DESF5 | － | 450.00 | － | P4.20 | － | N260 | － | E0.03 |
| GWS－DESF10 | － | 620.5 | － | P9.00 | － | N380 | － | E0.03 |
出荷日
| 5 | 日目出荷 |
| ストークB |
追加工
| 型 式 | － | L | － | P | － | N | － | E | － | (KC・WKC…etc.) |
| GW－DESF5 | － | 450.00 | － | P4.20 | － | N260 | － | E0.03 | － | KC2.5 |
| 追加工 | 記号 | 詳細 |
 | KC | 1面ツバカット KC＝指定0.1mm単位 [ ! ]D/2≦KC＜H/2 |
 | WKC | 2面ツバカット WKC＝指定0.1mm単位 [ ! ]D/2≦WKC＜H/2 |
 | KAC KBC | 寸法違いツバカット KAC, KBC＝指定0.1mm単位 [ ! ]D/2≦KAC＜KBC＜H/2 |
 | RKC | 2面(直角)ツバカット RKC＝指定0.1mm単位 [ ! ]D/2≦RKC＜H/2 |
 | DKC | 3面ツバカット DKC＝指定0.1mm単位 [ ! ]D/2≦DKC＜H/2 |
 | SKC | 4面ツバカット SKC＝指定0.1mm単位 [ ! ]D/2≦SKC＜H/2 |
 | KGC | 2面ツバカット(角度) KGC＝指定0.1mm単位 AG＝指定1°単位 [ ! ]D/2≦KGC＜H/2，0＜AG＜360 |
 | KTC | 3面ツバカット 120°振り分け KTC＝指定0.1mm単位 [ ! ]D/2≦KTC＜H/2 |
追加工詳細>>こちら
| 追加工 | 記号 | 詳細 | ||||||||||
 | HC | ツバ径変更 HC＝指定0.1mm単位 [ ! ]D＋1≦HC＜H | ||||||||||
 | TC | ツバ厚変更 TC＝指定0.1mm単位 [ ! ]5.0≦TC＜10 (L, N寸は指定寸法通り) [ ! ]10−TC≦Lmax.−L | ||||||||||
 | NC | ノック穴加工 [ NG ]NHC・NHN以外の併用不可 | ||||||||||
 | NCW | ノック穴＋スプリングピン打込加工 [ NG ]NHC・NHN以外の併用不可 | ||||||||||
 | NHC | ツバ裏部ナンバリング 指定範囲・指定方法は>>こちら [ NG ]SKC併用不可 | ||||||||||
 | NHN | ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は>>こちら [ NG ]SKC併用不可 | ||||||||||
 | MC | ツバ裏抜きタップ加工 [ ! ]D≧8に適用 [ NG ]他追加工との併用不可
|
[ ! ] ツバカットの位置について
ツバカットは面カットの1面を反時計回りに90゜の位置に加工します。
例：KC

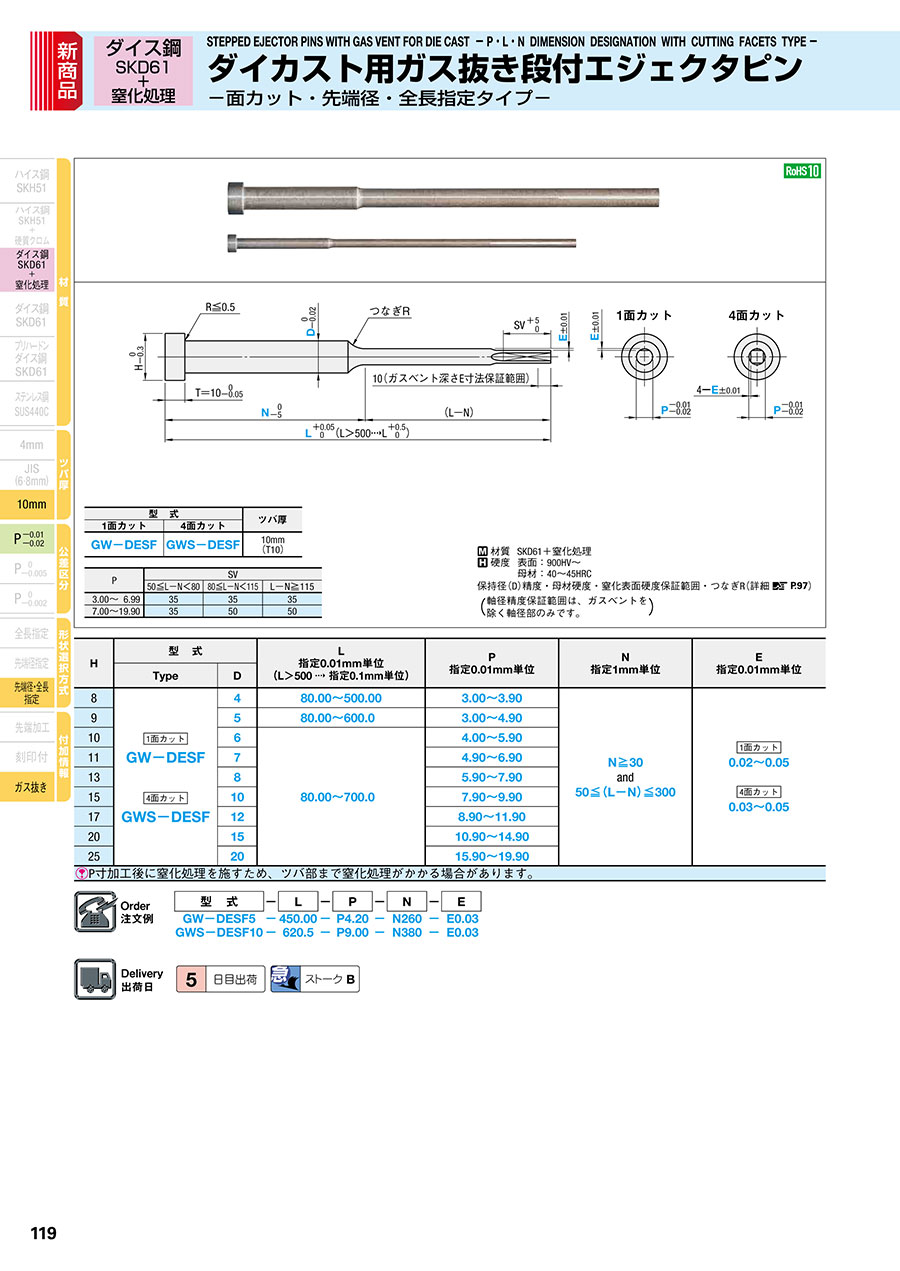

1面カット 4面カットカタログ
