ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-

カタログ |P.67

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガス抜きストレートエジェクタピン -ダイス鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-

通常出荷日：3 日目

プリハードン鋼SKD61・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェ...

詳細情報を確認する

材質
SKD61
表面処理
なし
ガス抜き形状
鉢巻
軸径公差（代表公差）
-0.01/-0.02
全長公差（代表公差）
+0.02/0 or +0.05/0 or +0.5/0
形状タイプ
ガス抜き
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

軸径精度・母材硬度保証範囲（詳細>>こちら）

A部拡大図

B部拡大図

型式	ツバ厚
GV－EPAJ－L	4・6・8mm JIS
GV－EPAJB	4・6・8mm JIS

P	d
4.00～ 7.99	P－0.6
8.00～12.00	P－1.2

[ M ]材質 SKD61（プリハードン）
[ H ]硬度 40〜45HRC
軸径精度・母材硬度保証範囲（詳細>>こちら）
（軸径精度保証範囲は、
ガスベントを除く軸径部のみです。）

型番リスト

表示件数

型番

GV-EPAJ-L4-[90-600/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJ-L4.5-[90-600/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJ-L5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJ-L5.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJ-L6-[90-700/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJ-L6.5-[90-700/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJ-L7-[90-700/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJ-L8-[90-700/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJ-L10-[90-700/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJ-L12-[90-700/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPAJB4.5-[90-300/0.01]-P[4-4.49/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJB5-[90-300/0.01]-P[4.5-4.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJB6-[90-300/0.01]-P[5-5.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJB7-[90-300/0.01]-P[6-6.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJB8-[90-300/0.01]-P[7-7.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJB10-[90-300/0.01]-P[8-9.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPAJB12-[90-300/0.01]-P[10-11.99/0.01]-N[2-12/0.5]-SV[2-50/1]

ツバ厚

D/P（軸径）

(mm)

No.(呼び径)

(mm)

L(全長)

(mm)

タイプ

(mm)

RoHS?

最小発注数量

6mm(JIS)	4	-	90 ～ 600	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	4.5	-	90 ～ 600	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	5	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	5.5	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	6	-	90 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	6.5	-	90 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	7	-	90 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	8	-	90 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	10	-	90 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	12	-	90 ～ 700	全長指定タイプ	2 ～ 12	2 ～ 50	10	1個
6mm(JIS)	4 ～ 4.49	4.5	90 ～ 300	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	4.5 ～ 4.99	5	90 ～ 300	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	5 ～ 5.99	6	90 ～ 300	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	6 ～ 6.99	7	90 ～ 300	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	7 ～ 7.99	8	90 ～ 300	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	8 ～ 9.99	10	90 ～ 300	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	10 ～ 11.99	12	90 ～ 300	軸径・全長指定タイプ	2 ～ 12	2 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

プリハードン鋼SKD61・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。

規格・納期

■全長指定タイプ

H	T	型式		L 指定0.01mm単位	N 指定0.5mm単位	SV 指定1mm単位
		Type	P
8	6	GV－EPAJ－L	4	90.00～600.00	2.0～10.0(12.0) L－(2＋SV＋N)≧15	2～50 L－(2＋SV＋N)≧15
			4.5
9			5	90.00～500.00
			5.5
10			6	90.00～700.00
			6.5
11			7
13	8		8
15			10
17			12
[ ! ]N寸の(　)サイズはGV－EPAJ－L12のみの規格となります。

■軸径・全長指定タイプ

H	T	型式		指定単位0.01mm		N 指定0.5mm単位	SV 指定1mm単位
		Type	No.	L	P
8	6	GV－EPAJB	4.5	90.00～300.00	4.00～4.49	2.0～10.0(12.0) L－(2＋SV＋N)≧15	2～50 L－(2＋SV＋N)≧15
9			5		4.50～4.99
10			6		5.00～5.99
11			7		6.00～6.99
13	8		8		7.00～7.99
15			10		8.00～9.99
17			12		10.00～11.99
[ ! ]N寸の(　)サイズはGV－EPAJB12のみの規格となります。

注文例

型式	－	L	－	P	－	N	－	SV
GV－EPAJ－L3	－	150.35	－		－	N2.0	－	SV9
GV－EPAJB4	－	180.05	－	P3.99	－	N2.0	－	SV9

出荷日

日目出荷

追加工

型式	－	L	－	P	－	N	－	SV	－	(KC・WKC…etc.)
GV－EPAJ－L5	－	150.35			－	N2.0	－	SV9	－	PCC4.97

[ NG ]NHC・NHN・MCは緊急出荷サービス（ストーク）不可

ツバカット加工の
指定単位について

(1)ツバカット加工を軸径に合わせて指定する時

指定単位
GV−EPAJーL
0.05mm単位可

GV−EPAJB
0.005mm単位可

(2)ツバカット加工を自由に指定する時

指定単位 0.1mm

追加工	記号	詳細
	KC	1面ツバカット P/2≦KC＜H/2
	WKC	2面ツバカット P/2≦WKC＜H/2
	KAC KBC	寸法違いツバカット P/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2
	RKC	2面(直角)ツバカット P/2≦RKC＜H/2
	DKC	3面ツバカット P/2≦DKC＜H/2
	SKC	4面ツバカット P/2≦SKC＜H/2
	KGC	2面ツバカット(角度) P/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360
	KTC	3面ツバカット 120°振分け P/2≦KTC＜H/2

追加工

記号

詳細

ツバ径変更
HC＝指定0.1mm単位
[ ! ]P＋1≦HC＜H

ツバ厚変更
TC＝指定0.1mm単位　[ ! ]T/2≦TC＜T
[ ! ]T−TC≦Lmax.−L
(L寸は指定寸法通り)

ノック穴加工
[ NG ]NHC・NHN以外の併用不可

T	d	ℓ
4	2	3
6	3	5
8	3	5

NCW

ノック穴＋スプリングピン打込加工
[ NG ]NHC・NHN以外の併用不可

T	d	ℓ₁
4	2	5
6	3
8	3

NHC

ツバ裏部ナンバリング
指定範囲・指定方法は>>こちら
[ NG ]SKC・MC併用不可

NHN

ツバ裏部ナンバリング(自動連番)
指定範囲・指定方法は>>こちら
[ NG ]SKC・MC併用不可

ツバ裏抜きタップ加工
[ ! ]P≧8.00に適用
[ NG ]他追加工との併用不可

P	M
P 8.00～ 9.99	M4
P10.00～11.99	M5
P12	M6

PCC

先端軸径変更
[ ! ]P－0.08≦PCC＜P－0.02
PCC＝指定0.01mm
[ ! ]PCC≧3.00

追加工詳細>>こちら

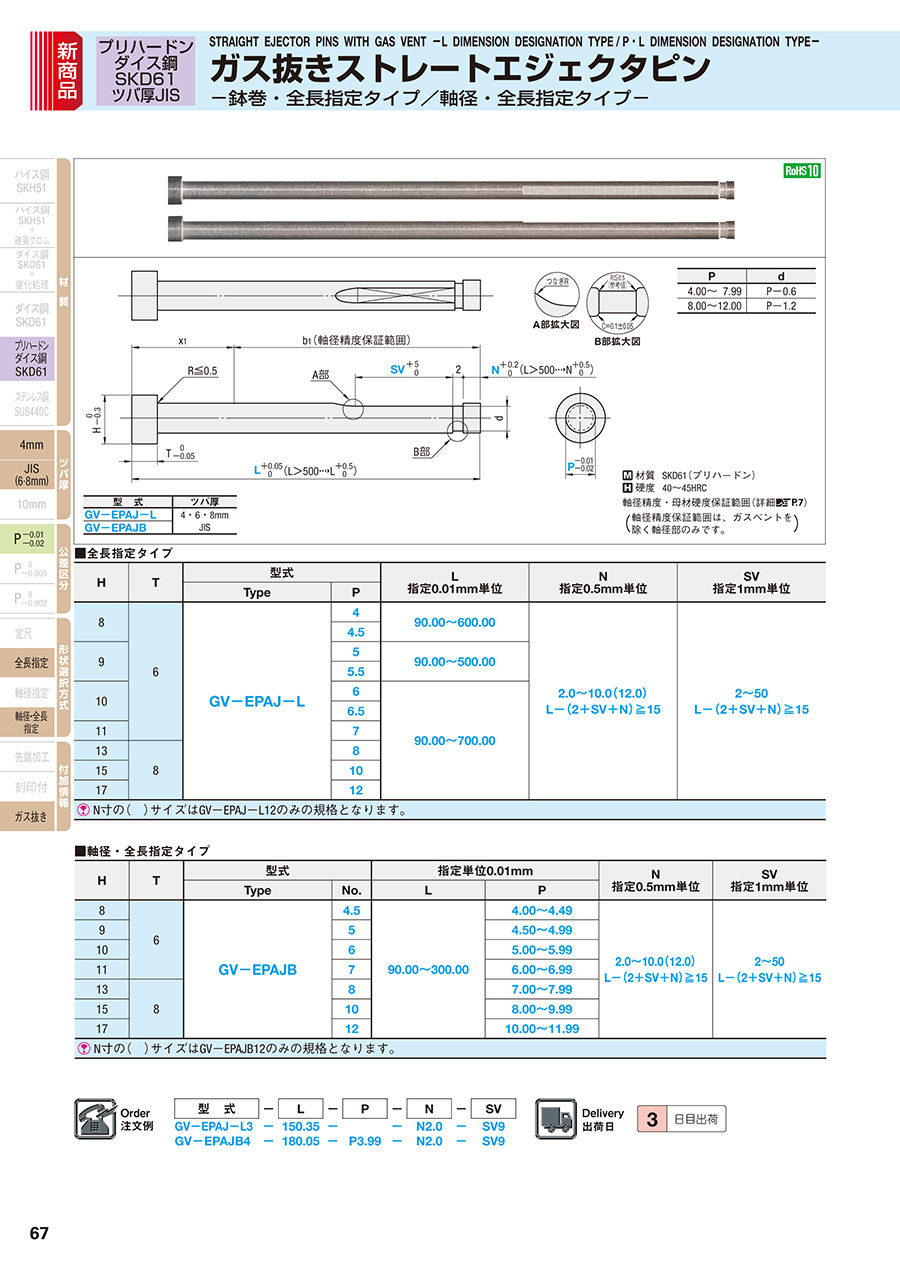

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

プラ型

満足度：4.02022/03/13

客先から支給されて使用します。どうなのでしょう。効果としては。1つ気になることは、穴の摩耗が速い気がします。わたしだけ？...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qガス抜きフィルター付エジェクタピンについて、ストレートタイプとフィルタタイプの特長を教えてください。

・ストレートタイプ：先端部にフィルタがなく、予め用意されたクリアランスからガスを押し出す仕組みで、ガスの排出量はフィルタタイプに比べて低くなります。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。
