ガス抜きストレートエジェクタピン -ダイス鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-

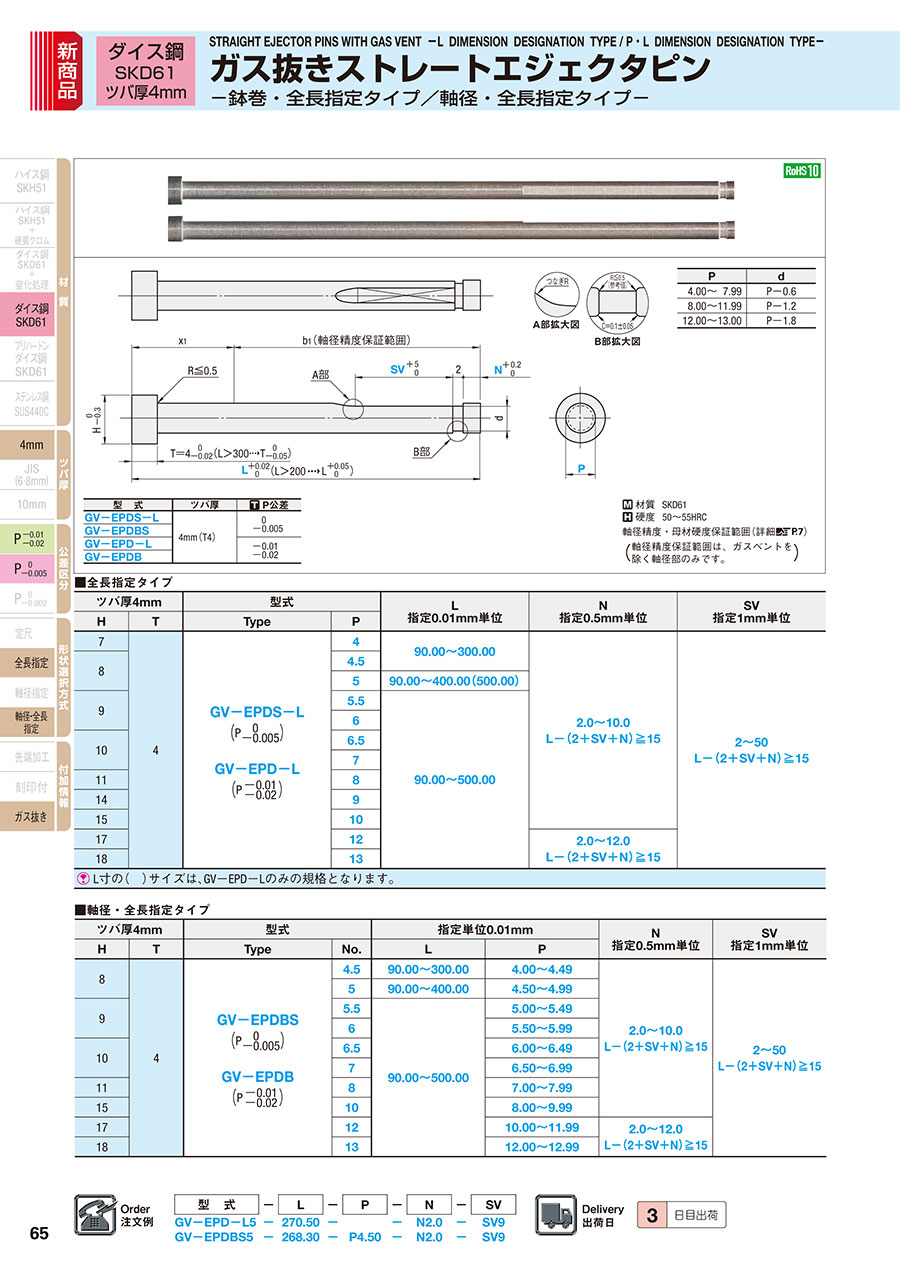

カタログ |P.65

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガス抜きストレートエジェクタピン -ハイス鋼SKH51/全長，軸径・全長指定タイプ-

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-

通常出荷日：5 日目

ダイス鋼SKD61・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェクタピ...

詳細情報を確認する

材質
SKD61
表面処理
なし
ガス抜き形状
鉢巻
ツバ厚
4mm(T4)
全長公差（代表公差）
+0.02/0 or +0.05/0
形状タイプ
ガス抜き
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし

未確定：候補が44型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

軸径精度・母材硬度保証範囲（詳細>>こちら）

A部拡大図

B部拡大図

型式	ツバ厚	[ T ]P公差
GV−EPDS−L	4mm(T4)	0 －0.005
GV−EPDBS
GV−EPD−L		−0.01 －0.02
GV−EPDB

P	d
4.00～ 7.99	P－0.6
8.00～11.99	P－1.2
12.00～13.00	P－1.8

[ M ]材質 SKD61
[ H ]硬度 50〜55HRC
軸径精度・母材硬度保証範囲（詳細>>こちら）
（軸径精度保証範囲は、
ガスベントを除く軸径部のみです。）

型番リスト

表示件数

型番

GV-EPD-L4-[90-300/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPD-L4.5-[90-300/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPD-L5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPD-L5.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPD-L6-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPD-L6.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPD-L7-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPD-L8-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPD-L9-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPD-L10-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPD-L12-[90-500/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPD-L13-[90-500/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPDB4.5-[90-300/0.01]-P[4-4.49/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDB5-[90-400/0.01]-P[4.5-4.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDB5.5-[90-500/0.01]-P[5-5.49/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDB6-[90-500/0.01]-P[5.5-5.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDB6.5-[90-500/0.01]-P[6-6.49/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDB7-[90-500/0.01]-P[6.5-6.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDB8-[90-500/0.01]-P[7-7.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDB10-[90-500/0.01]-P[8-9.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDB12-[90-500/0.01]-P[10-11.99/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPDB13-[90-500/0.01]-P[12-12.99/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPDBS4.5-[90-300/0.01]-P[4-4.49/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDBS5-[90-400/0.01]-P[4.5-4.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDBS5.5-[90-500/0.01]-P[5-5.49/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDBS6-[90-500/0.01]-P[5.5-5.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDBS6.5-[90-500/0.01]-P[6-6.49/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDBS7-[90-500/0.01]-P[6.5-6.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDBS8-[90-500/0.01]-P[7-7.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDBS10-[90-500/0.01]-P[8-9.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDBS12-[90-500/0.01]-P[10-11.99/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPDBS13-[90-500/0.01]-P[12-12.99/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPDS-L4-[90-300/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDS-L4.5-[90-300/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDS-L5-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDS-L5.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDS-L6-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDS-L6.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDS-L7-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDS-L8-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDS-L9-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDS-L10-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPDS-L12-[90-500/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPDS-L13-[90-500/0.01]-N[2-12/0.5]-SV[2-50/1]

D/P（軸径）

(mm)

軸径公差（代表公差）

No.(呼び径)

(mm)

L(全長)

(mm)

タイプ

(mm)

RoHS?

最小発注数量

4	-0.01/-0.02	-	90 ～ 300	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
4.5	-0.01/-0.02	-	90 ～ 300	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
5	-0.01/-0.02	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
5.5	-0.01/-0.02	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
6	-0.01/-0.02	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
6.5	-0.01/-0.02	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
7	-0.01/-0.02	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
8	-0.01/-0.02	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
9	-0.01/-0.02	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
10	-0.01/-0.02	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
12	-0.01/-0.02	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 12	10	1個
13	-0.01/-0.02	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 12	10	1個
4 ～ 4.49	-0.01/-0.02	4.5	90 ～ 300	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
4.5 ～ 4.99	-0.01/-0.02	5	90 ～ 400	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
5 ～ 5.49	-0.01/-0.02	5.5	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
5.5 ～ 5.99	-0.01/-0.02	6	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
6 ～ 6.49	-0.01/-0.02	6.5	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
6.5 ～ 6.99	-0.01/-0.02	7	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
7 ～ 7.99	-0.01/-0.02	8	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
8 ～ 9.99	-0.01/-0.02	10	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
10 ～ 11.99	-0.01/-0.02	12	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 12	10	1個
12 ～ 12.99	-0.01/-0.02	13	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 12	10	1個
4 ～ 4.49	0/-0.005	4.5	90 ～ 300	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
4.5 ～ 4.99	0/-0.005	5	90 ～ 400	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
5 ～ 5.49	0/-0.005	5.5	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
5.5 ～ 5.99	0/-0.005	6	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
6 ～ 6.49	0/-0.005	6.5	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
6.5 ～ 6.99	0/-0.005	7	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
7 ～ 7.99	0/-0.005	8	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
8 ～ 9.99	0/-0.005	10	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
10 ～ 11.99	0/-0.005	12	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 12	10	1個
12 ～ 12.99	0/-0.005	13	90 ～ 500	軸径・全長指定タイプ	2 ～ 50	2 ～ 12	10	1個
4	0/-0.005	-	90 ～ 300	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
4.5	0/-0.005	-	90 ～ 300	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
5	0/-0.005	-	90 ～ 400	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
5.5	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
6	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
6.5	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
7	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
8	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
9	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
10	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 10	10	1個
12	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 12	10	1個
13	0/-0.005	-	90 ～ 500	全長指定タイプ	2 ～ 50	2 ～ 12	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

ダイス鋼SKD61・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。

規格・納期

■全長指定タイプ

ツバ厚4mm		型式		L 指定0.01mm単位	N 指定0.5mm単位	SV 指定1mm単位
H	T	Type	P
7	4	GV−EPDS−L (P 0－0.005) GV−EPD−L (P－0.01－0.02)	4	90.00 ～300.00	2.0～10.0 L－(2＋SV＋N)≧15	2～50 L－(2＋SV＋N)≧15
8			4.5
			5	90.00 ～400.00(500.00)
9			5.5	90.00 ～500.00
			6
10			6.5
			7
11			8
14			9
15			10
17			12		2.0～12.0 L－(2＋SV＋N)≧15
18			13
[ ! ] L寸の(　)サイズは、GV－EPD－Lのみの規格となります。

■軸径・全長指定タイプ

ツバ厚4mm		型式		指定単位0.01mm		N 指定0.5mm単位	SV 指定1mm単位
H	T	Type	No.	L	P
8	4	GV−EPDBS (P 0－0.005) GV−EPDB (P－0.01－0.02)	4.5	90.00～300.00	4.00～4.49	2.0～10.0 L－(2＋SV＋N)≧15	2～50 L－(2＋SV＋N)≧15
			5	90.00～400.00	4.50～4.99
9			5.5	90.00～500.00	5.00～5.49
			6		5.50～5.99
10			6.5		6.00～6.49
			7		6.50～6.99
11			8		7.00～7.99
15			10		8.00～9.99
17			12		10.00～11.99	2.0～12.0 L－(2＋SV＋N)≧15
18			13		12.00～12.99

注文例

型式	－	L	－	P	－	N	－	SV
GV－EPD－L5	－	270.50	－		－	N2.0	－	SV9
GV－EPDBS5	－	268.30	－	P4.50	－	N2.0	－	SV9

出荷日

日目出荷

追加工

型式	－	L	－	P	－	N	－	SV	－	(KC・WKC…etc.)
GV－EPDBS5	－	268.30	－	P4.50	－	N2.0	－	SV9	－	PCC4.97

[ NG ]NHC・NHNは緊急出荷サービス（ストーク不可）

ツバカット加工の
指定単位について

(1)ツバカット加工を軸径に合わせて指定する時

指定単位
GV－EPDS－L・
GV－EPD－L
0.05mm単位可

GV－EPDBS・
GV－EPDB
0.005mm単位可

(2)ツバカット加工を自由に指定する時

指定単位 0.1mm

追加工	記号	詳細
	KC	1面ツバカット P/2≦KC＜H/2
	WKC	2面ツバカット P/2≦WKC＜H/2
	KAC KBC	寸法違いツバカット P/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2
	RKC	2面(直角)ツバカット P/2≦RKC＜H/2
	DKC	3面ツバカット P/2≦DKC＜H/2
	SKC	4面ツバカット P/2≦SKC＜H/2
	KGC	2面ツバカット(角度) P/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360
	KTC	3面ツバカット 120°振分け P/2≦KTC＜H/2

追加工	記号	詳細
	HC	ツバ径変更 HC＝指定0.1mm単位 [ ! ] P＋1≦HC＜H
	HCC	ツバ径変更(精密) HCC＝指定0.1mm単位 [ ! ] P＋1≦HCC＜H−0.3
	TC	ツバ厚変更 TC＝指定0.1mm単位 [ ! ] 2.0≦TC＜4 (L寸は指定寸法通り) [ ! ] 4−TC≦Lmax.−L
	NC	ノック穴加工 [ ! ] H≧4に適用 [ NG ]NHC・NHN以外の併用不可
	NCW	ノック穴＋スプリングピン打込加工 [ ! ] H≧4に適用 [ NG ]NHC・NHN以外の併用不可
	NHC	ツバ裏部ナンバリング指定範囲・指定方法は>>こちら [ NG ]SKC併用不可
	NHN	ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は>>こちら [ NG ]SKC併用不可
	PCC	先端軸径変更 [ ! ]P－0.08≦PCC＜P－0.02 P 0－0.005の場合、P－0.08≦PCC＜P PCC＝指定0.01mm

追加工詳細>>こちら

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガス抜きストレートエジェクタピン -ダイス鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

プラ型

満足度：5.02022/03/13

客先から支給されて使用します。精度は問題なし。1つ気になることは、穴の摩耗が速い気がします。わたしだけ？？このピンのせい...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qガス抜きフィルター付エジェクタピンについて、ストレートタイプとフィルタタイプの特長を教えてください。

・ストレートタイプ：先端部にフィルタがなく、予め用意されたクリアランスからガスを押し出す仕組みで、ガスの排出量はフィルタタイプに比べて低くなります。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。

この商品を見た人は、こんな商品も見ています

	今見ている商品ガス抜きストレートエジェクタピン -ダイス鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きフィルター付エジェクタピン -ツバ厚4mm/ハイス鋼SKH51/全長指定タイプ-	ガス抜きフィルター付エジェクタピン先端加工用 -ツバ厚4mm/ハイス鋼SKH51/全長指定タイプ-	ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ダイス鋼SKD61/面カット/全長，軸径・全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	5日目	5日目	5日目	3日目	3日目
材質	SKD61	SKH51	SKH51	SKD61	SKD61	SKD61
表面処理	なし	なし	なし	窒化処理	なし	なし
ガス抜き形状	鉢巻	フィルター付	フィルター付	鉢巻	鉢巻	-
ツバ厚	4mm(T4)	4mm(T4)	4mm(T4)	-	-	4mm(T4)
全長公差（代表公差）	+0.02/0 or +0.05/0	+0.02/0	+0.02/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0

ストレートエジェクタピン（ガス抜き）カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録
