ガス抜きストレートエジェクタピン -ツバ厚10mm/ダイス鋼SKD61+窒化処理/鉢巻タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61＋窒化処理・ツバ厚10mm・鉢巻・軸径/全長指定タイプのガス...
詳細情報を確認する- 材質
- SKD61
- 表面処理
- 窒化処理
- ガス抜き形状
- 鉢巻
- 軸径公差（代表公差）
- -0.01/-0.02
- 全長公差（代表公差）
- +0.02/0 or +0.05/0 or +0.5/0
- 形状タイプ
- ガス抜き
- 先端形状
- なし
- 刻印文字タイプ
- なし
- 刻印文字数
- なし
未確定：候補が25型番あります。
外形図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報

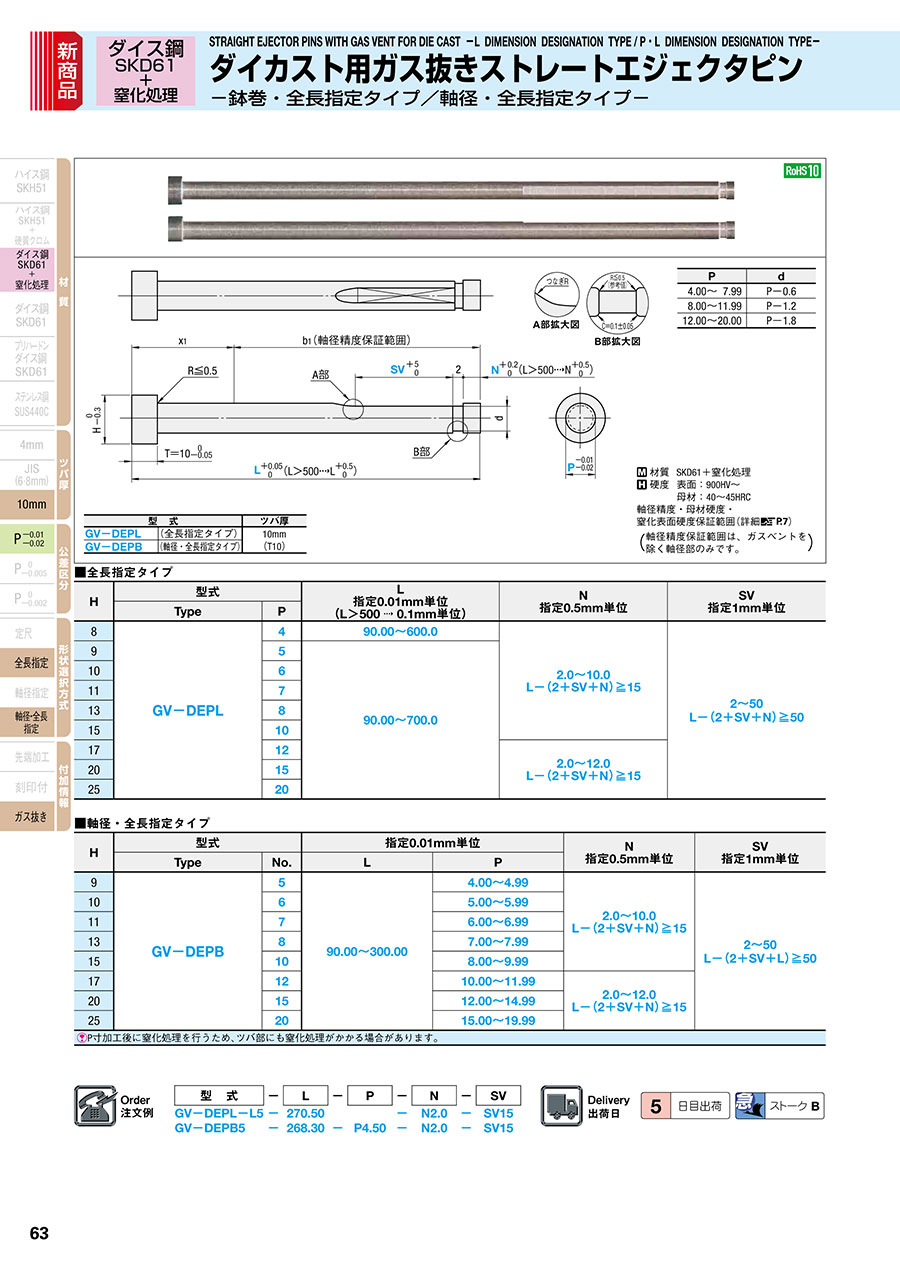

ダイス鋼SKD61＋窒化処理・ツバ厚10mm・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。
規格・納期
■全長指定タイプ
| H | 型式 | L 指定0.01mm単位 (L＞500 →0.1mm単位) | N 指定0.5mm単位 | SV 指定1mm単位 | |
| Type | P | ||||
| 8 | GV－DEPL | 4 | 90.00～600.0 | 2.0～10.0 L－(2＋SV＋N)≧15 | 2～50 L－(2＋SV＋N)≧50 |
| 9 | 5 | 90.00～700.0 | |||
| 10 | 6 | ||||
| 11 | 7 | ||||
| 13 | 8 | ||||
| 15 | 10 | ||||
| 17 | 12 | 2.0～12.0 L－(2＋SV＋N)≧15 | |||
| 20 | 15 | ||||
| 25 | 20 | ||||
■軸径・全長指定タイプ
| H | 型式 | 指定0.01mm単位 | N 指定0.5mm単位 | SV 指定1mm単位 | ||
| Type | No. | L | P | |||
| 9 | GV－DEPB | 5 | 90.00～300.00 | 4.00～4.99 | 2.0～10.0 L－(2＋SV＋N)≧15 | 2～50 L－(2＋SV＋L)≧50 |
| 10 | 6 | 5.00～5.99 | ||||
| 11 | 7 | 6.00～6.99 | ||||
| 13 | 8 | 7.00～7.99 | ||||
| 15 | 10 | 8.00～9.99 | ||||
| 17 | 12 | 10.00～11.99 | 2.0～12.0 L－(2＋SV＋N)≧15 | |||
| 20 | 15 | 12.00～14.99 | ||||
| 25 | 20 | 15.00～19.99 | ||||
| [ ! ]P寸加工後に窒化処理を行うため、ツバ部にも窒化処理がかかる場合があります。 | ||||||
注文例
| 型 式 | － | L | － | P | － | N | － | SV |
| GV－DEPL－L5 | － | 270.50 | － | N2.0 | － | SV15 | ||
| GV－DEPB5 | － | 268.30 | － | P4.50 | － | N2.0 | － | SV15 |
出荷日
| 5 | 日目出荷 |
| 急 | ストークB |
追加工
| 型 式 | － | L | － | P | － | N | － | SV | － | (KC・WKC…etc.) |
| GV－DEPL－L5 | － | 270.50 | － | N2.0 | － | SV15 | － | PCC4.97 |
| 追加工 | 記号 | 詳細 | |
 | KC | 1面ツバカット KC＝指定0.1mm単位 KC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦KC＜H/2 | |
 | WKC | 2面ツバカット WKC＝指定0.1mm単位 WKC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦WKC＜H/2 | |
 | KAC KBC | 寸法違いツバカット KAC, KBC＝指定0.1mm単位 KAC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦KAC＜KBC＜H/2 | |
 | RKC | 2面(直角)ツバカット RKC＝指定0.1mm単位 RKC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦RKC＜H/2 | |
 | DKC | 3面ツバカット DKC＝指定0.1mm単位 DKC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦DKC＜H/2 | |
 | SKC | 4面ツバカット SKC＝指定0.1mm単位 SKC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦SKC＜H/2 | |
 | KGC | 2面ツバカット(角度) KGC＝指定0.1mm単位 KGC＝P/2 →指定0.005mm単位可 AG＝指定1°単位 [ ! ]P/2≦KGC＜H/2，0＜AG＜360 | |
 | KTC | 3面ツバカット 120°振り分け KTC＝指定0.1mm単位 KTC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦KTC＜H/2 | |
| 追加工 | 記号 | 詳細 | |
 | HC | ツバ径変更 HC＝指定0.1mm単位 [ ! ]P＋1≦HC＜H | |
 | TC | ツバ厚変更 TC＝指定0.1mm単位 [ ! ]5.0≦TC＜10 (L寸は指定寸法通り) [ ! ]10−TC≦Lmax.−L | |
 | NC | ノック穴加工 [ NG ]NHC・NHN以外の併用不可 | |
 | NCW | ノック穴＋スプリングピン打込加工 [ NG ]NHC・NHN以外の併用不可 | |
 | NHC | ツバ裏部ナンバリング 指定範囲・指定方法は >>こちら [ NG ]SKC・MC併用不可 | |
 | NHN | ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は >>こちら [ NG ]SKC・MC併用不可 | |
 | MC | ツバ裏抜きタップ加工 [ ! ]P≧8.00の場合に適用 [ NG ]他追加工の併用不可 | |
 | PPC | 先端軸径変更 [ ! ]P－0.08≦PCC＜P－0.02 PCC＝指定0.01mm | |
カタログ
ガス抜きストレートエジェクタピン -ツバ厚10mm/ダイス鋼SKD61+窒化処理/鉢巻タイプ-のレビュー
プラ型
4
4.02022/03/13
客先より支給（客先工場で交換）して使ったことがありますが、樹脂製品に変化はなかったです。もちろん抜けてはいると思いますし...もっと読む
0人が参考にしています。
