MISUMI トップ
プラ型用部品
エジェクタピン
ストレートエジェクタピン
ストレートエジェクタピン（ガス抜き）
ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-

プラ型用部品技術窓口

絞り込み条件

未確定：候補が84型番あります。

chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
  調査中
- EU_RoHS
  対応
ツバ厚
~mm
D/P（軸径）(mm)
~mm
- 4
- 4.1
- 4.2
- 4.3
- 4.4
- 4.5
- 4.6
- 4.7
- 4.8
- 4.9
- 5
- 5.1
- 5.2
- 5.3
- 5.4
- 5.5
- 5.6
- 5.7
- 5.8
- 5.9
- 6
- 6.1
- 6.2
- 6.3
- 6.4
- 6.5
- 7
- 8
- 10
- 12
- 13
- 15
- 16
- 20
- 25
[4-24.99/0.01mm単位]
軸径公差（代表公差）
~mm
No.(呼び径)(mm)
~mm
- 4.5
- 5
- 5.5
- 6
- 6.5
- 7
- 8
- 10
- 12
- 15
- 16
- 20
- 25
L(全長)(mm)
~mm
[500.1-700/0.1mm単位]
[90-500/0.01mm単位]
タイプ
~mm
- 全長指定タイプ
- 軸径・全長指定タイプ
N(mm)
~mm
[2-13/0.5mm単位]
SV(mm)
~mm
[2-50/1mm単位]
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 5日以内

ミスミ

ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-

カタログ |P.61

通常単価(税別): -

税込単価: -

通常出荷日：5日目

ダイス鋼SKD61＋窒化処理・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。

44.0

よく一緒に見られています

ミスミ

ガス抜きストレートエジェクタピン -ハイス鋼SKH51/全長，軸径・全長指定タイプ-

通常出荷日：3 日目

よく一緒に見られています

ミスミ

ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/面カット/軸径・全長指定タイプ-

通常出荷日：5 日目

未確定：候補が84型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

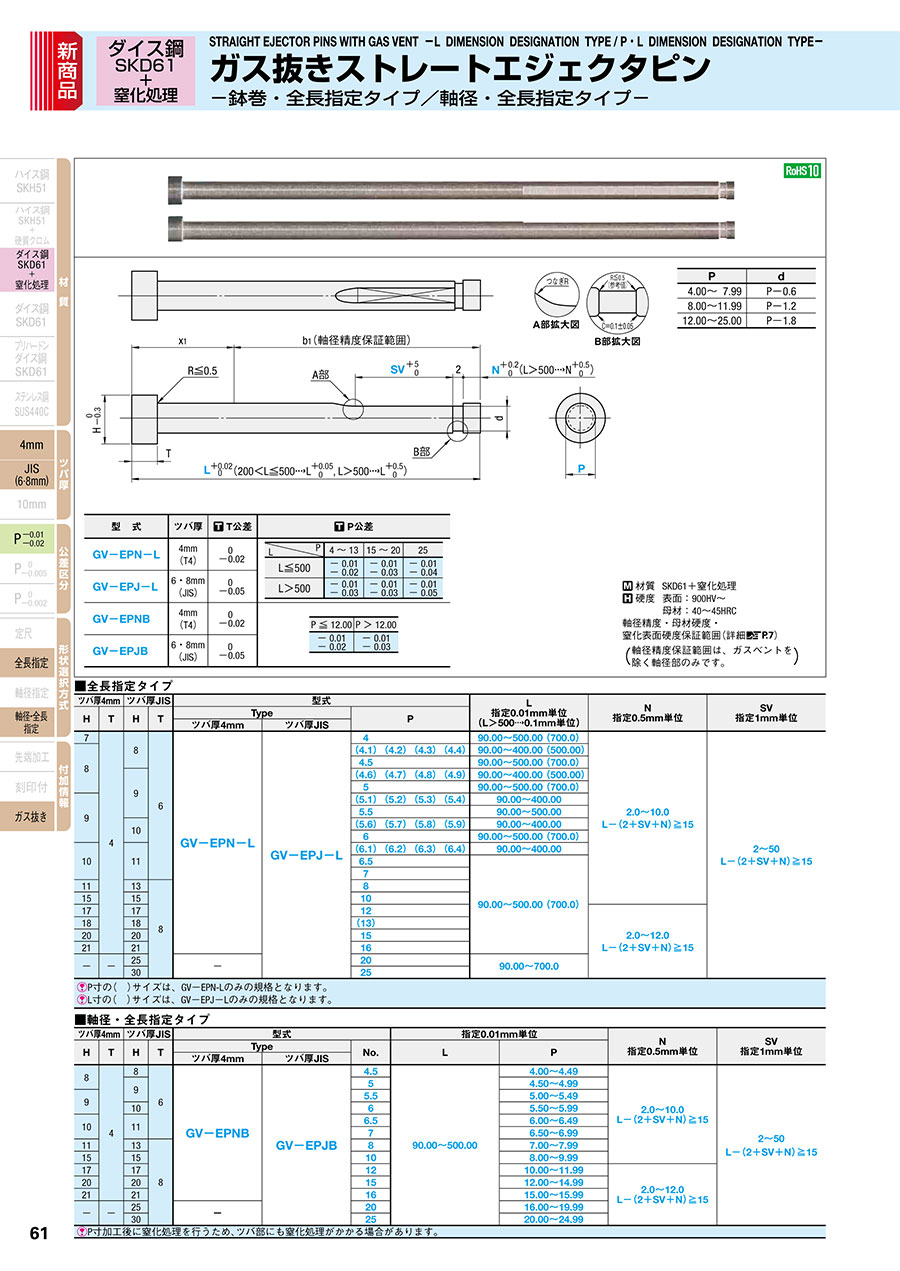

外形図

軸径精度・母材硬度保証範囲（詳細>>こちら）

A部拡大図

B部拡大図

型式

ツバ厚

[ T ]T公差

[ T ]P公差

GV－EPN－L

4mm
(T4)

0
－0.02

L	P
L	4～13	15～20	25
L≦500	－0.01 －0.02	－0.01 －0.03	－0.01 －0.04
L＞500	－0.01 －0.03	－0.01 －0.03	－0.01 －0.05

GV－EPJ－L

6・8mm
(JIS)

0
－0.05

GV－EPNB

4mm
(T4)

0
－0.02

P≦12.00	P＞12.00
－0.01 －0.02	－0.01 －0.03

GV－EPJB

6・8mm
(JIS)

0
－0.05

P	d
4.00～ 7.99	P－0.6
8.00～11.99	P－1.2
12.00～25.00	P－1.8

[ M ]材質 SKD61＋窒化処理
[ H ]硬度表面：900HV〜
母材：40〜45HRC
軸径精度・母材硬度・
窒化表面硬度保証範囲（詳細>>こちら）
（軸径精度保証範囲は、ガスベントを
　除く軸径部のみです。）

型番リスト

表示件数

型番

GV-EPJ-L4-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L4-[500.1-700/0.1]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L4.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L4.5-[500.1-700/0.1]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L5-[500.1-700/0.1]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L5.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L6-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L6-[500.1-700/0.1]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L6.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L6.5-[500.1-700/0.1]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L7-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L7-[500.1-700/0.1]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L8-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L8-[500.1-700/0.1]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L10-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L10-[500.1-700/0.1]-N[2-10/0.5]-SV[2-50/1]

GV-EPJ-L12-[90-500/0.01]-N[2-13/0.5]-SV[2-50/1]

GV-EPJ-L12-[500.1-700/0.1]-N[2-13/0.5]-SV[2-50/1]

GV-EPJ-L15-[90-500/0.01]-N[2-13/0.5]-SV[2-50/1]

GV-EPJ-L15-[500.1-700/0.1]-N[2-13/0.5]-SV[2-50/1]

GV-EPJ-L16-[90-500/0.01]-N[2-13/0.5]-SV[2-50/1]

GV-EPJ-L16-[500.1-700/0.1]-N[2-13/0.5]-SV[2-50/1]

GV-EPJ-L20-[90-500/0.01]-N[2-13/0.5]-SV[2-50/1]

GV-EPJ-L20-[500.1-700/0.1]-N[2-13/0.5]-SV[2-50/1]

GV-EPJ-L25-[90-500/0.01]-N[2-13/0.5]-SV[2-50/1]

GV-EPJ-L25-[500.1-700/0.1]-N[2-13/0.5]-SV[2-50/1]

GV-EPJB4.5-[90-500/0.01]-P[4-4.49/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJB5-[90-500/0.01]-P[4.5-4.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJB5.5-[90-500/0.01]-P[5-5.49/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJB6-[90-500/0.01]-P[5.5-5.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJB6.5-[90-500/0.01]-P[6-6.49/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJB7-[90-500/0.01]-P[6.5-6.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJB8-[90-500/0.01]-P[7-7.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJB10-[90-500/0.01]-P[8-9.99/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPJB12-[90-500/0.01]-P[10-11.99/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPJB15-[90-500/0.01]-P[12-14.99/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPJB16-[90-500/0.01]-P[15-15.99/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPJB20-[90-500/0.01]-P[16-19.99/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPJB25-[90-500/0.01]-P[20-24.99/0.01]-N[2-12/0.5]-SV[2-50/1]

GV-EPN-L4-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L4.1-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L4.2-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L4.3-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L4.4-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L4.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L4.6-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L4.7-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L4.8-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L4.9-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L5.1-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L5.2-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L5.3-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L5.4-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L5.5-[90-500/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L5.6-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L5.7-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L5.8-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

GV-EPN-L5.9-[90-400/0.01]-N[2-10/0.5]-SV[2-50/1]

ツバ厚

D/P（軸径）

(mm)

軸径公差（代表公差）

No.(呼び径)

(mm)

L(全長)

(mm)

タイプ

(mm)

RoHS?

最小発注数量

6mm(JIS)	4	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	4	-0.01/-0.02 or -0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	4.5	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	4.5	-0.01/-0.02 or -0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	5	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	5	-0.01/-0.02 or -0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	5.5	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	6	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	6	-0.01/-0.02 or -0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	6.5	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	6.5	-0.01/-0.02 or -0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	7	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	7	-0.01/-0.02 or -0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	8	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	8	-0.01/-0.02 or -0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	10	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	10	-0.01/-0.02 or -0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	12	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 13	2 ～ 50	10	1個
8mm(JIS)	12	-0.01/-0.02 or -0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 13	2 ～ 50	10	1個
8mm(JIS)	15	-0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 13	2 ～ 50	10	1個
8mm(JIS)	15	-0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 13	2 ～ 50	10	1個
8mm(JIS)	16	-0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 13	2 ～ 50	10	1個
8mm(JIS)	16	-0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 13	2 ～ 50	10	1個
8mm(JIS)	20	-0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 13	2 ～ 50	10	1個
8mm(JIS)	20	-0.01/-0.03	-	500.1 ～ 700	全長指定タイプ	2 ～ 13	2 ～ 50	10	1個
8mm(JIS)	25	-0.01/-0.04 or -0.01/-0.05	-	90 ～ 500	全長指定タイプ	2 ～ 13	2 ～ 50	10	1個
8mm(JIS)	25	-0.01/-0.04 or -0.01/-0.05	-	500.1 ～ 700	全長指定タイプ	2 ～ 13	2 ～ 50	10	1個
6mm(JIS)	4 ～ 4.49	-0.01/-0.02	4.5	90 ～ 500	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	4.5 ～ 4.99	-0.01/-0.02	5	90 ～ 500	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	5 ～ 5.49	-0.01/-0.02	5.5	90 ～ 500	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	5.5 ～ 5.99	-0.01/-0.02	6	90 ～ 500	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	6 ～ 6.49	-0.01/-0.02	6.5	90 ～ 500	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
6mm(JIS)	6.5 ～ 6.99	-0.01/-0.02	7	90 ～ 500	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	7 ～ 7.99	-0.01/-0.02	8	90 ～ 500	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	8 ～ 9.99	-0.01/-0.02	10	90 ～ 500	軸径・全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
8mm(JIS)	10 ～ 11.99	-0.01/-0.02	12	90 ～ 500	軸径・全長指定タイプ	2 ～ 12	2 ～ 50	10	1個
8mm(JIS)	12 ～ 14.99	-0.01/-0.03	15	90 ～ 500	軸径・全長指定タイプ	2 ～ 12	2 ～ 50	10	1個
8mm(JIS)	15 ～ 15.99	-0.01/-0.03	16	90 ～ 500	軸径・全長指定タイプ	2 ～ 12	2 ～ 50	10	1個
8mm(JIS)	16 ～ 19.99	-0.01/-0.03	20	90 ～ 500	軸径・全長指定タイプ	2 ～ 12	2 ～ 50	10	1個
8mm(JIS)	20 ～ 24.99	-0.01/-0.03	25	90 ～ 500	軸径・全長指定タイプ	2 ～ 12	2 ～ 50	10	1個
4mm(T4)	4	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.1	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.2	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.3	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.4	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.5	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.6	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.7	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.8	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	4.9	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.1	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.2	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.3	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.4	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.5	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 500	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.6	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.7	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.8	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個
4mm(T4)	5.9	-0.01/-0.02 or -0.01/-0.03	-	90 ～ 400	全長指定タイプ	2 ～ 10	2 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報
規格・納期

基本情報

ダイス鋼SKD61＋窒化処理・鉢巻・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。

規格・納期

■全長指定タイプ

ツバ厚4mm		ツバ厚JIS		型式						L 指定0.01mm単位 (L＞500→0.1mm単位)	N 指定0.5mm単位	SV 指定1mm単位
H	T	H	T	Type		P
H	T	H	T	ツバ厚4mm	ツバ厚JIS	P
7	4	8	6	GV－EPN－L	GV－EPJ－L	4				90.00～500.00 (700.0)	2.0～10.0 L－(2＋SV＋N)≧15	2～50 L－(2＋SV＋N)≧15
8						(4.1)	(4.2)	(4.3)	(4.4)	90.00～400.00 (500.00)
						4.5				90.00～500.00 (700.0)
		9				(4.6)	(4.7)	(4.8)	(4.9)	90.00～400.00 (500.00)
						5				90.00～500.00 (700.0)
9						(5.1)	(5.2)	(5.3)	(5.4)	90.00～400.00
						5.5				90.00～500.00
		10				(5.6)	(5.7)	(5.8)	(5.9)	90.00～400.00
		10				6				90.00～500.00 (700.0)
10		11				(6.1)	(6.2)	(6.3)	(6.4)	90.00～400.00
						6.5				90.00～500.00 (700.0)
						7
11		13	8			8
15		15				10
17		17				12					2.0～12.0 L－(2＋SV＋N)≧15
18		18				(13)
20		20				15
21		21				16
－	－	25		－		20				90.00～700.0
－	－	30		－		25				90.00～700.0
[ ! ]P寸の(　)サイズは、GV−EPN-Lのみの規格となります。 [ ! ]L寸の(　)サイズは、GV−EPJ−Lのみの規格となります。

■軸径・全長指定タイプ

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位		N 指定0.5mm単位	SV 指定1mm単位
H	T	H	T	Type		No.	L	P
				ツバ厚4mm	ツバ厚JIS
8	4	8	6	GV－EPNB	GV－EPJB	4.5	90.00～500.00	4.00～4.49	2.0～10.0 L−(2＋SV＋N)≧15	2～50 L－(2＋SV＋N)≧15
		9				5		4.50～4.99
9						5.5		5.00～5.49
		10				6		5.50～5.99
10		11				6.5		6.00～6.49
						7		6.50～6.99
11		13	8			8		7.00～7.99
15		15				10		8.00～9.99
17		17				12		10.00～11.99	2.0～12.0 L－(2＋SV＋N)≧15
20		20				15		12.00～14.99
21		21				16		15.00～15.99
－	－	25		－		20		16.00～19.99
		30				25		20.00～24.99
[ ! ]P寸加工後に窒化処理を行うため、ツバ部にも窒化処理がかかる場合があります。

出荷日

日目出荷

急

ストークB

追加工

型式	－	L	－	P	－	N	－	SV	－	(KC・WKC…etc.)
GV－EPN－L6	－	125.55			－	N2.0	－	SV9	－	PCC5.97

[ NG ]NHC・NHN・MCは緊急出荷サービス（ストーク）不可

ツバカット加工の
指定単位について

(1)ツバカット加工を軸径に合わせて指定する時

指定単位
0.05mm単位可

(2)ツバカット加工を自由に指定する時

指定単位 0.1mm

追加工	記号	詳細
	KC	1面ツバカット P/2≦KC＜H/2
	WKC	2面ツバカット P/2≦WKC＜H/2
	KAC KBC	寸法違いツバカット P/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2
	RKC	2面(直角)ツバカット P/2≦RKC＜H/2
	DKC	3面ツバカット P/2≦DKC＜H/2
	SKC	4面ツバカット P/2≦SKC＜H/2
	KGC	2面ツバカット(角度) P/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360
	KTC	3面ツバカット 120°振分け P/2≦KTC＜H/2

追加工

記号

詳細

ツバ径変更
HC＝指定0.1mm単位
[ ! ]P＋1≦HC＜H

ツバ厚変更
TC＝指定0.1mm単位
[ ! ]T/2≦TC＜T
(L寸は指定寸法通り)
[ ! ]T−TC≦Lmax.−L

ノック穴加工
[ ! ]H≧4に適用
[ NG ]NHC・NHN以外の併用不可

T	d	ℓ
4	2	3
6	3	5
8	3	5

NCW

ノック穴＋スプリングピン打込加工
[ ! ]H≧4に適用
[ NG ]NHC・NHN以外の併用不可

T	d	ℓ₁
4	2	5
6	3
8	3

NCS

ノック穴＋ノックピン打込加工
[ ! ]H≧4に適用
[ NG ]NHC・NHN以外の併用不可

T	d	ℓ₂
4	2	5
6	3
8	3

NHC

ツバ裏部ナンバリング
指定範囲・指定方法は>>こちら
[ NG ]SKC・MC併用不可

NHN

ツバ裏部ナンバリング(自動連番)
指定範囲・指定方法は>>こちら
[ NG ]SKC・MC併用不可

ツバ裏抜きタップ加工
[ ! ]GV－EPN－LのP≧8に適用
[ NG ]他追加工との併用不可

P	M
8	M4
10	M5
12・15	M6
16～25	M8

PCC

先端軸径変更
[ ! ]P－0.08≦PCC＜P－0.02
PCC＝指定0.01mm

追加工詳細>>こちら

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

プラ型

満足度：4.02022/03/13

通常のEピンを買って加工して・・・と考えるとミスミさんでやってもらったほうが楽ですしコスパを考えるといいです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qガス抜きフィルター付エジェクタピンについて、ストレートタイプとフィルタタイプの特長を教えてください。

・ストレートタイプ：先端部にフィルタがなく、予め用意されたクリアランスからガスを押し出す仕組みで、ガスの排出量はフィルタタイプに比べて低くなります。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。

この商品を見た人は、こんな商品も見ています

	今見ている商品ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ダイス鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/鉢巻/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ツバ厚10mm/ダイス鋼SKD61+窒化処理/鉢巻タイプ-	ガス抜きストレートエジェクタピン -ハイス鋼SKH51/全長，軸径・全長指定タイプ-	ガス抜きストレートエジェクタピン -ハイス鋼SKH51/先端径指定/全長，軸径・全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	3日目	3日目	5日目	3日目	3日目
材質	SKD61	SKD61	SKD61	SKD61	SKH51	SKH51
表面処理	窒化処理	なし	なし	窒化処理	なし	なし
ガス抜き形状	鉢巻	鉢巻	鉢巻	鉢巻	鉢巻	鉢巻
全長公差（代表公差）	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0 or +0.5/0	+0.02/0 or +0.05/0	+0.02/0 or +0.05/0
形状タイプ	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き

ストレートエジェクタピン（ガス抜き）カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ツバ厚

D/P（軸径）(mm)

軸径公差（代表公差）

No.(呼び径)(mm)

L(全長)(mm)

タイプ

N(mm)

SV(mm)

タイプ

CAD

出荷日

ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/全長，軸径・全長指定タイプ-

外形図

型番リスト

詳細情報

基本情報

規格・納期

出荷日

追加工

カタログ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

ストレートエジェクタピン（ガス抜き）カテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
