ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/面カット/全長，軸径・全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
プリハードン鋼SKD61・面カット・軸径/全長指定タイプのガス抜きストレートエ...
詳細情報を確認する- 材質
- SKD61
- 表面処理
- なし
- 軸径公差（代表公差）
- -0.01/-0.02
- 全長公差（代表公差）
- +0.02/0 or +0.05/0 or +0.5/0
- 形状タイプ
- ガス抜き
- 先端形状
- なし
- 刻印文字タイプ
- なし
- 刻印文字数
- なし
未確定：候補が42型番あります。
外形図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
プリハードン鋼SKD61・面カット・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。
規格・納期
■全長指定タイプ
| H | T | 型式 | 指定0.01mm単位 | ||
| Type | P | L | E | ||
| 6 | 4 | 1面カット GW－EPAJ−L 4面カット GWS－EPAJ−L | 3 | 40.00～400.00 | 1面カット 0.02～0.05 4面カット 0.03～0.05 |
| 7 | 3.5 | ||||
| 8 | 6 | 4 | 40.00～600.0 | ||
| 4.5 | |||||
| 9 | 5 | ||||
| 5.5 | 40.00～500.00 | ||||
| 10 | 6 | 40.00～700.0 | |||
| 6.5 | |||||
| 11 | 7 | ||||
| 13 | 8 | 8 | |||
| 15 | 10 | ||||
| 17 | 12 | ||||
■軸径・全長指定タイプ
| H | T | 型式 | 指定単位0.01mm | |||
| Type | No. | L | P | E | ||
| 7 | 4 | 1面カット GW－EPAJB 4面カット GWS－EPAJB | 3.5 | 40.00～300.00 | 3.00～3.49 | 1面カット 0.02～0.05 4面カット 0.03～0.05 |
| 8 | 6 | 4 | 3.50～3.99 | |||
| 4.5 | 4.00～4.49 | |||||
| 9 | 5 | 4.50～4.99 | ||||
| 10 | 6 | 5.00～5.99 | ||||
| 11 | 7 | 6.00～6.99 | ||||
| 13 | 8 | 8 | 7.00～7.99 | |||
| 15 | 10 | 8.00～9.99 | ||||
| 17 | 12 | 10.00～11.99 | ||||
注文例
| 型 式 | － | L | － | P | － | E |
| GW－EPAJ－L3 GWS－EPAJB4 | － － | 150.35 180.05 | － | P3.99 | － － | E0.03 E0.03 |
出荷日
| 3 | 日目出荷 |
追加工
| 型 式 | － | L | － | P | － | E | － | (KC・WKC…etc.) |
| GWS－EPAJB5 | － | 125.61 | － | P4.97 | － | E0.03 | － | RKC2.485 |
ツバカット加工の 指定単位について (1)ツバカット加工を軸径に合わせて指定する時 指定単位
GW−EPAJB・ (2)ツバカット加工を自由に指定する時 指定単位 0.1mm |
| 追加工 | 記号 | 詳細 | |
 | KC | 1面ツバカット P/2≦KC＜H/2 | |
 | WKC | 2面ツバカット P/2≦WKC＜H/2 | |
 | KAC KBC | 寸法違いツバカット P/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2 | |
 | RKC | 2面(直角)ツバカット P/2≦RKC＜H/2 | |
 | DKC | 3面ツバカット P/2≦DKC＜H/2 | |
 | SKC | 4面ツバカット P/2≦SKC＜H/2 | |
 | KGC | 2面ツバカット(角度) P/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360 | |
 | KTC | 3面ツバカット 120°振分け P/2≦KTC＜H/2 | |
| 追加工 | 記号 | 詳細 | |||||||||||
 | HC | ツバ径変更 HC＝指定0.1mm単位 [ ! ]P＋1≦HC＜H | |||||||||||
 | TC | ツバ厚変更 TC＝指定0.1mm単位 [ ! ]T/2≦TC＜T [ ! ]T−TC≦Lmax.−L (L寸は指定寸法通り) | |||||||||||
 | NC | ノック穴加工 [ NG ]NHC・NHN以外の併用不可 |
| ||||||||||
 | NCW | ノック穴＋スプリングピン打込加工 [ NG ]NHC・NHN以外の併用不可 |
| ||||||||||
 | NHC | ツバ裏部ナンバリング 指定範囲・指定方法は>>こちら [ NG ]SKC・MC併用不可 | |||||||||||
 | NHN | ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は>>こちら [ NG ]SKC・MC併用不可 | |||||||||||
 | MC | ツバ裏抜きタップ加工 [ ! ]P≧8.00に適用 [ NG ]他追加工との併用不可 |
| ||||||||||

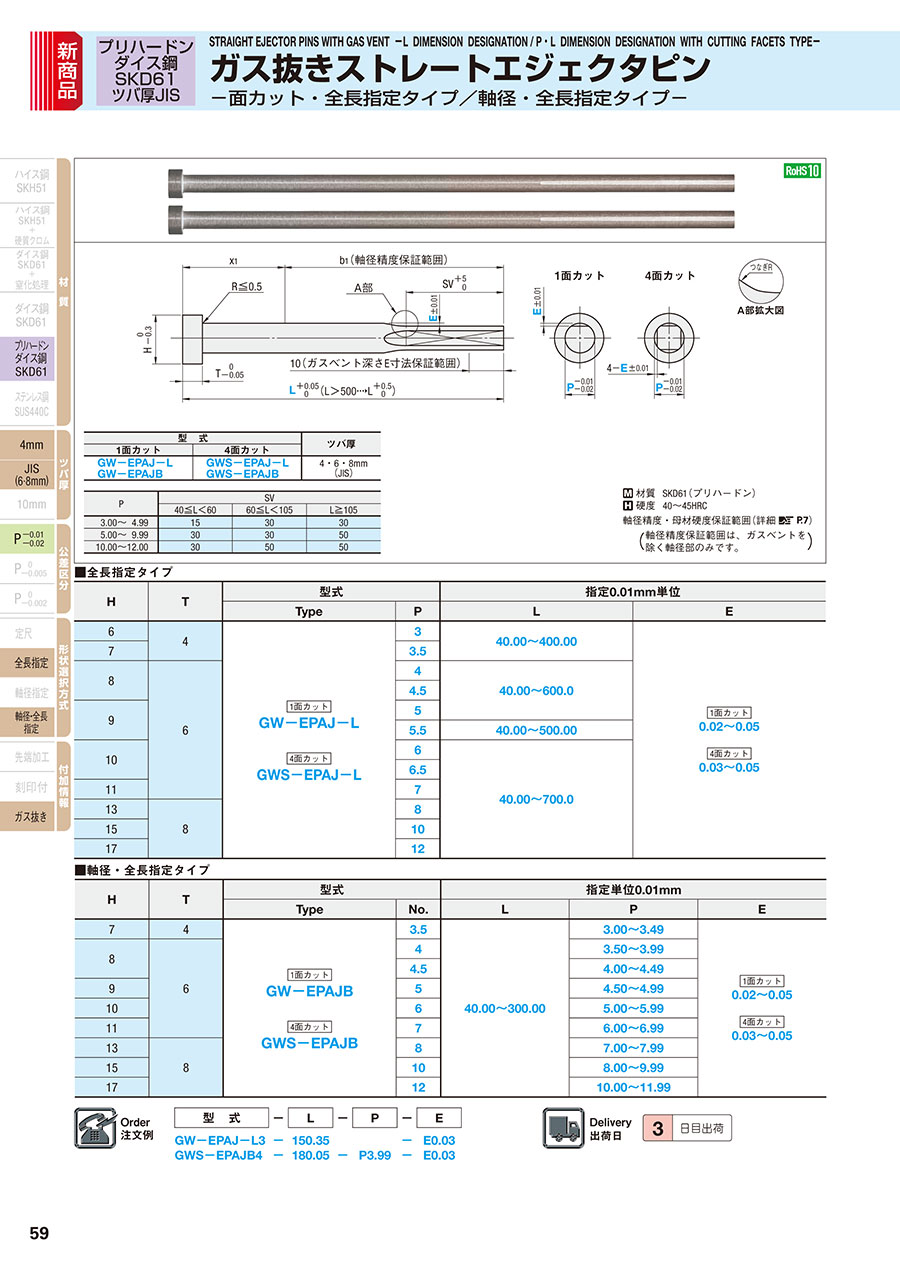

カタログ
ガス抜きストレートエジェクタピン -プリハードン鋼SKD61/面カット/全長，軸径・全長指定タイプ-のレビュー
プラ型
5
5.02022/03/13
特に問題なく使えると思います。ポリカの製品でしたが効果はどうなんでしょうか。
0人が参考にしています。
よくあるご質問（FAQ）
Qガス抜きフィルター付エジェクタピンについて、ストレートタイプとフィルタタイプの特長を教えてください。
A
・ストレートタイプ：先端部にフィルタがなく、予め用意されたクリアランスからガスを押し出す仕組みで、ガスの排出量はフィルタタイプに比べて低くなります。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。
