1面カット	3 ～ 3.99	4	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	4 ～ 4.99	5	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	5 ～ 5.99	6	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	6 ～ 6.99	7	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	7 ～ 7.99	8	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	8 ～ 9.99	10	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	10 ～ 11.99	12	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	12 ～ 14.99	15	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	15 ～ 19.99	20	40 ～ 500	軸径・全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	4	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	4	-	500.1 ～ 600	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	5	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	5	-	500.1 ～ 700	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	6	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	6	-	500.1 ～ 700	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	7	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	7	-	500.1 ～ 700	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	8	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	8	-	500.1 ～ 700	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	10	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	10	-	500.1 ～ 700	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	12	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	12	-	500.1 ～ 700	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	15	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	15	-	500.1 ～ 700	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	20	-	40 ～ 500	全長指定タイプ	0.02 ～ 0.05	10	1個
1面カット	20	-	500.1 ～ 700	全長指定タイプ	0.02 ～ 0.05	10	1個
4面カット	3 ～ 3.99	4	40 ～ 500	軸径・全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	4 ～ 4.99	5	40 ～ 500	軸径・全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	5 ～ 5.99	6	40 ～ 500	軸径・全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	6 ～ 6.99	7	40 ～ 500	軸径・全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	7 ～ 7.99	8	40 ～ 500	軸径・全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	8 ～ 9.99	10	40 ～ 500	軸径・全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	10 ～ 11.99	12	40 ～ 500	軸径・全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	12 ～ 14.99	15	40 ～ 500	軸径・全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	15 ～ 19.99	20	40 ～ 500	軸径・全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	4	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	4	-	500.1 ～ 600	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	5	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	5	-	500.1 ～ 700	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	6	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	6	-	500.1 ～ 700	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	7	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	7	-	500.1 ～ 700	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	8	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	8	-	500.1 ～ 700	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	10	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	10	-	500.1 ～ 700	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	12	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	12	-	500.1 ～ 700	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	15	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	15	-	500.1 ～ 700	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	20	-	40 ～ 500	全長指定タイプ	0.03 ～ 0.05	10	1個
4面カット	20	-	500.1 ～ 700	全長指定タイプ	0.03 ～ 0.05	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

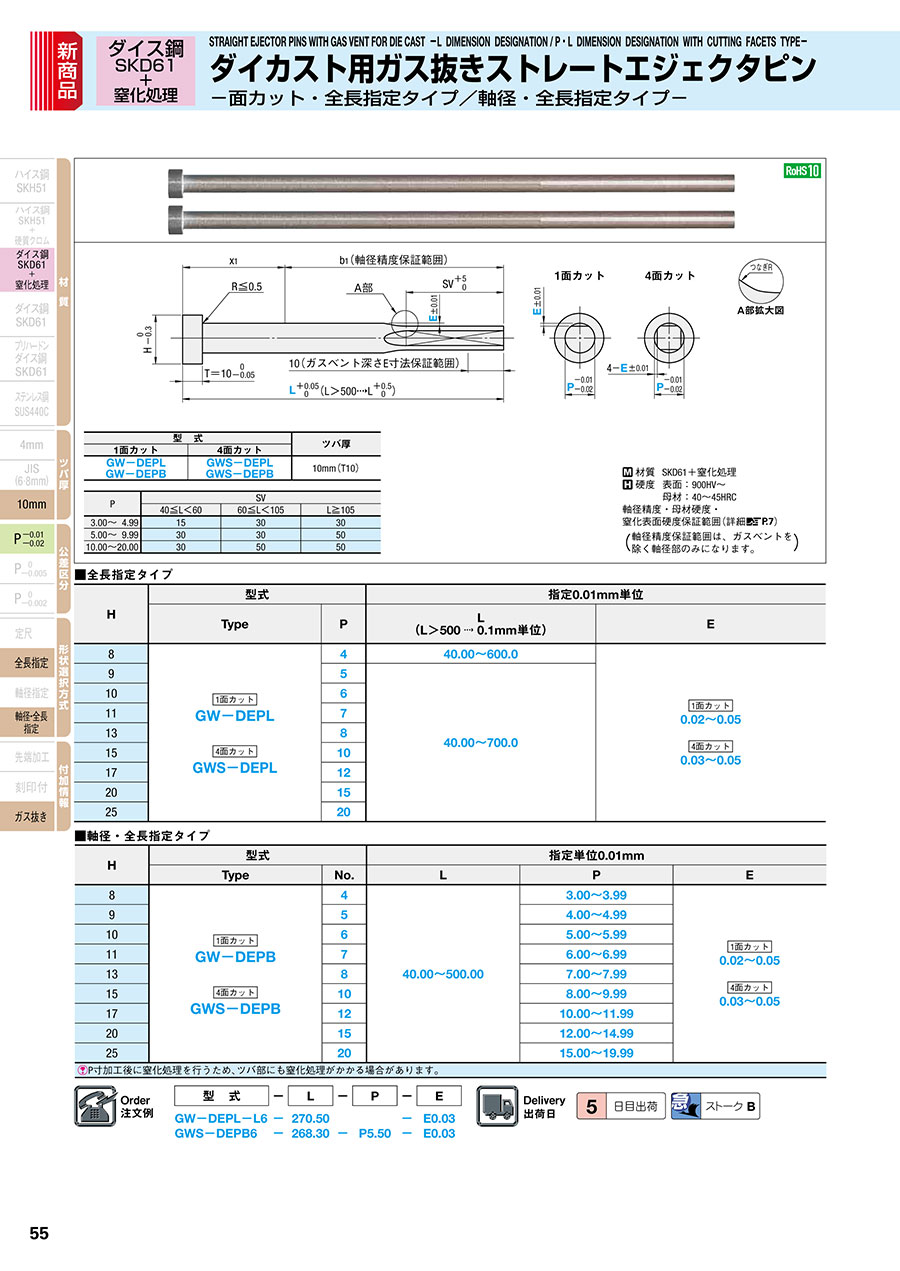

ダイス鋼SKD61＋窒化処理・ツバ厚10mm・面カット・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。

規格・納期

■全長指定タイプ

H	型式		指定0.01mm単位
H	Type	P	L (L＞500 →0.1mm単位)	E
8	1面カット GW－DEPL 4面カット GWS－DEPL	4	40.00～600.0	1面カット 0.02～0.05 4面カット 0.03～0.05
9		5	40.00～700.0
10		6
11		7
13		8
15		10
17		12
20		15
25		20

■軸径・全長指定タイプ

H	型式		指定単位0.01mm
H	Type	No.	L	P	E
8	1面カット GW－DEPB 4面カット GWS－DEPB	4	40.00～500.00	3.00～3.99	1面カット 0.02～0.05 4面カット 0.03～0.05
9		5		4.00～4.99
10		6		5.00～5.99
11		7		6.00～6.99
13		8		7.00～7.99
15		10		8.00～9.99
17		12		10.00～11.99
20		15		12.00～14.99
25		20		15.00～19.99
[ ! ]P寸加工後に窒化処理を行うため、ツバ部にも窒化処理がかかる場合があります。

注文例

型式	－	L	－	P	－	E
GW－DEPL－L6 GWS－DEPB6	－－	270.50 268.30	－	P5.50	－－	E0.03 E0.03

出荷日

日目出荷

急

ストークB

追加工

型式	－	L	－	P	－	E	－	(KC・WKC…etc.)
GW－DEPL－L5	－	270.50			－	E0.03	－	KC2.5

[ NG ]NHC・NHN・MCは緊急出荷サービス（ストーク）不可

追加工	記号	詳細
	KC	1面ツバカット KC＝指定0.1mm単位 KC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦KC＜H/2
	WKC	2面ツバカット WKC＝指定0.1mm単位 WKC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦WKC＜H/2
	KAC KBC	寸法違いツバカット KAC, KBC＝指定0.1mm単位 KAC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦KAC＜KBC＜H/2
	RKC	2面(直角)ツバカット RKC＝指定0.1mm単位 RKC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦RKC＜H/2
	DKC	3面ツバカット DKC＝指定0.1mm単位 DKC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦DKC＜H/2
	SKC	4面ツバカット SKC＝指定0.1mm単位 SKC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦SKC＜H/2
	KGC	2面ツバカット(角度) KGC＝指定0.1mm単位 KGC＝P/2 →指定0.005mm単位可 AG＝指定1°単位 [ ! ]P/2≦KGC＜H/2，0＜AG＜360
	KTC	3面ツバカット 120°振り分け KTC＝指定0.1mm単位 KTC＝P/2 →指定0.005mm単位可 [ ! ]P/2≦KTC＜H/2

追加工

記号

詳細

ツバ径変更
HC＝指定0.1mm単位
[ ! ]P＋1≦HC＜H

ツバ厚変更
TC＝指定0.1mm単位
[ ! ]5.0≦TC＜10
(L寸は指定寸法通り)
[ ! ]10−TC≦Lmax.−L

ノック穴加工
[ NG ]NHC・NHN以外の併用不可

NCW

ノック穴＋スプリングピン打込加工
[ NG ]NHC・NHN以外の併用不可

NHC

ツバ裏部ナンバリング
指定範囲・指定方法は >>こちら
[ NG ]SKC・MC併用不可

NHN

ツバ裏部ナンバリング(自動連番)
指定範囲・指定方法は >>こちら
[ NG ]SKC・MC併用不可

ツバ裏抜きタップ加工
[ ! ]P≧8.00の場合に適用
[ NG ]他追加工の併用不可

P	M
P 8.00～ 9.99	M4
P10.00～11.99	M5
P12.00～15.99	M6
P16.00～20.00	M8

追加工詳細>>こちら

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
