ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/面カット/軸径・全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61＋窒化処理・面カット・軸径/全長指定タイプのガス抜きストレー...
詳細情報を確認する未確定：候補が194型番あります。
外形図
軸径精度・母材硬度保証範囲（詳細>>こちら）
1面カット
4面カット
A部拡大図
| 型 式 | ツバ厚 | [ T ]T公差 | [ T ]P公差 | ||||||||||||||||
| 1面カット | 4面カット | ||||||||||||||||||
| GW－EPN－L | GWS－EPN－L | 4mm (T4) | 0 －0.02 |
| |||||||||||||||
| GW－EPJ－L | GWS－EPJ－L | 6・8mm (JIS) | 0 －0.05 | ||||||||||||||||
| GW－EPNB | GWS－EPNB | 4mm (T4) | 0 －0.02 |
| |||||||||||||||
| GW－EPJB | GWS－EPJB | 6・8mm (JIS) | 0 －0.05 | ||||||||||||||||
| P | SV | ||
| 40≦L＜60 | 60≦L＜105 | L≧105 | |
| 3.00～ 4.99 | 15 | 30 | 30 |
| 5.00～ 9.99 | 30 | 30 | 50 |
| 10.00～25.00 | 30 | 50 | 50 |
[ M ]材質 SKD61＋窒化処理
[ H ]硬度 表面：900HV〜
母材：40〜45HRC
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
ダイス鋼SKD61＋窒化処理・面カット・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。
規格・納期
■全長指定タイプ
| ツバ厚4mm | ツバ厚JIS | 型式 | 指定0.01mm単位 | ||||||||
| H | T | H | T | Type | P | L (L＞500→0.1mm単位) | E | ||||
| ツバ厚4mm | ツバ厚JIS | ||||||||||
| 6 | 4 | － | － | 1面カット GW－EPN－L 4面カット GWS－EPN－L | － | 3 | 40.00～500.00 | 1面カット 0.02～0.05 4面カット 0.03～0.05 | |||
| 7 | 3.1 | 3.2 | 3.3 | 3.4 | 40.00～400.00 | ||||||
| 3.5 | 40.00～500.00 | ||||||||||
| 3.6 | 3.7 | 3.8 | 3.9 | 40.00～400.00 | |||||||
| 8 | 6 | 1面カット GW－EPJ－L 4面カット GWS－EPJ－L | 4 | 40.00～500.00 (700.0) | |||||||
| 8 | (4.1) | (4.2) | (4.3) | (4.4) | 40.00～400.00 | ||||||
| 4.5 | 40.00～500.00 (700.0) | ||||||||||
| 9 | (4.6) | (4.7) | (4.8) | (4.9) | 40.00～400.00 | ||||||
| 5 | 40.00～500.00 (700.0) | ||||||||||
| 9 | (5.1) | (5.2) | (5.3) | (5.4) | 40.00～400.00 | ||||||
| 5.5 | 40.00～500. 00 | ||||||||||
| 10 | (5.6) | (5.7) | (5.8) | (5.9) | 40.00～400.00 | ||||||
| 6 | 40.00～500.00 (700.0) | ||||||||||
| 10 | 11 | (6.1) | (6.2) | (6.3) | (6.4) | 40.00～400.00 | |||||
| 6.5 | 40.00～500.00 (700.0) | ||||||||||
| 7 | |||||||||||
| 11 | 13 | 8 | 8 | ||||||||
| 15 | 15 | 10 | |||||||||
| 17 | 17 | 12 | |||||||||
| 18 | 18 | (13) | |||||||||
| 20 | 20 | 15 | |||||||||
| 21 | 21 | 16 | |||||||||
| － | － | 25 | － | 20 | 40.00～700.0 | ||||||
| 30 | 25 | ||||||||||
| [ ! ] P寸の( )サイズは、GW－EPN－LおよびGWS－EPN－Lのみの規格となります。 [ ! ] L寸の( )サイズは、GW－EPJ－LおよびGWS－EPJ－Lのみの規格となります。 | |||||||||||
■軸径・全長指定タイプ
| ツバ厚4mm | ツバ厚JIS | 型式 | 指定単位0.01mm | ||||||
| H | T | H | T | Type | No. | L | P | E | |
| ツバ厚4mm | ツバ厚JIS | ||||||||
| 7 | 4 | 1面カット GW－EPNB 4面カット GWS－EPNB | － | 3.5 | 40.00～500.00 | 3.00～3.49 | 1面カット 0.02～0.05 4面カット 0.03～0.05 | ||
| 8 | 6 | 1面カット GW－EPJB 4面カット GWS－EPJB | 4 | 3.50～3.99 | |||||
| 8 | 4.5 | 4.00～4.49 | |||||||
| 9 | 5 | 4.50～4.99 | |||||||
| 9 | 5.5 | 5.00～5.49 | |||||||
| 10 | 6 | 5.50～5.99 | |||||||
| 10 | 11 | 6.5 | 6.00～6.49 | ||||||
| 7 | 6.50～6.99 | ||||||||
| 11 | 13 | 8 | 8 | 7.00～7.99 | |||||
| 15 | 15 | 10 | 8.00～9.99 | ||||||
| 17 | 17 | 12 | 10.00～11.99 | ||||||
| 20 | 20 | 15 | 12.00～14.99 | ||||||
| 21 | 21 | 16 | 15.00～15.99 | ||||||
| － | － | 25 | － | 20 | 16.00～19.99 | ||||
| 30 | 25 | 20.00～24.99 | |||||||
| [ ! ]P寸加工後に窒化処理を行うため、ツバ部にも窒化処理がかかる場合があります。 | |||||||||
注文例
| 型 式 | － | L | － | P | － | E |
| GW － EPN － L5 GWS － EPJB8 | － － | 100.00 200.00 | － | P7.50 | － － | E0.03 E0.03 |
出荷日
| 5 | 日目出荷 |
| 急 | ストークB |
追加工
| 型 式 | － | L | － | P | － | E | － | (KC・WKC…etc.) |
| GW － EPN－L5 | － | 100.00 | － | E0.03 | － | KC2.5 |
ツバカット加工の 指定単位について (1)ツバカット加工を軸径に合わせて指定する時 指定単位 (2)ツバカット加工を自由に指定する時 指定単位 0.1mm |
| 追加工 | 記号 | 詳細 | |
 | KC | 1面ツバカット P/2≦KC＜H/2 | |
 | WKC | 2面ツバカット P/2≦WKC＜H/2 | |
 | KAC KBC | 寸法違いツバカット P/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2 | |
 | RKC | 2面(直角)ツバカット P/2≦RKC＜H/2 | |
 | DKC | 3面ツバカット P/2≦DKC＜H/2 | |
 | SKC | 4面ツバカット P/2≦SKC＜H/2 | |
 | KGC | 2面ツバカット(角度) P/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360 | |
 | KTC | 3面ツバカット 120°振分け P/2≦KTC＜H/2 | |
| 追加工 | 記号 | 詳細 | |||||||||||
 | HC | ツバ径変更 HC＝指定0.1mm単位 [ ! ]P＋1≦HC＜H | |||||||||||
 | TC | ツバ厚変更 TC＝指定0.1mm単位 [ ! ]T/2≦TC＜T (L寸は指定寸法通り) [ ! ]T−TC≦Lmax.−L | |||||||||||
 | NC | ノック穴加工 [ ! ]H≧4に適用 [ NG ]NHC・NHN以外の併用不可 |
| ||||||||||
 | NCW | ノック穴＋スプリングピン打込加工 [ ! ]H≧4に適用 [ NG ]NHC・NHN以外の併用不可 |
| ||||||||||
 | NCS | ノック穴＋ノックピン打込加工 [ ! ]H≧4に適用 [ NG ]NHC・NHN以外の併用不可 |
| ||||||||||
 | NHC | ツバ裏部ナンバリング 指定範囲・指定方法は>>こちら [ NG ]SKC・MC併用不可 | |||||||||||
 | NHN | ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は>>こちら [ NG ]SKC・MC併用不可 | |||||||||||
 | MC | ツバ裏抜きタップ加工 [ ! ]GW(S)－EPJ－L・GW(S)－EPJBの |
| ||||||||||

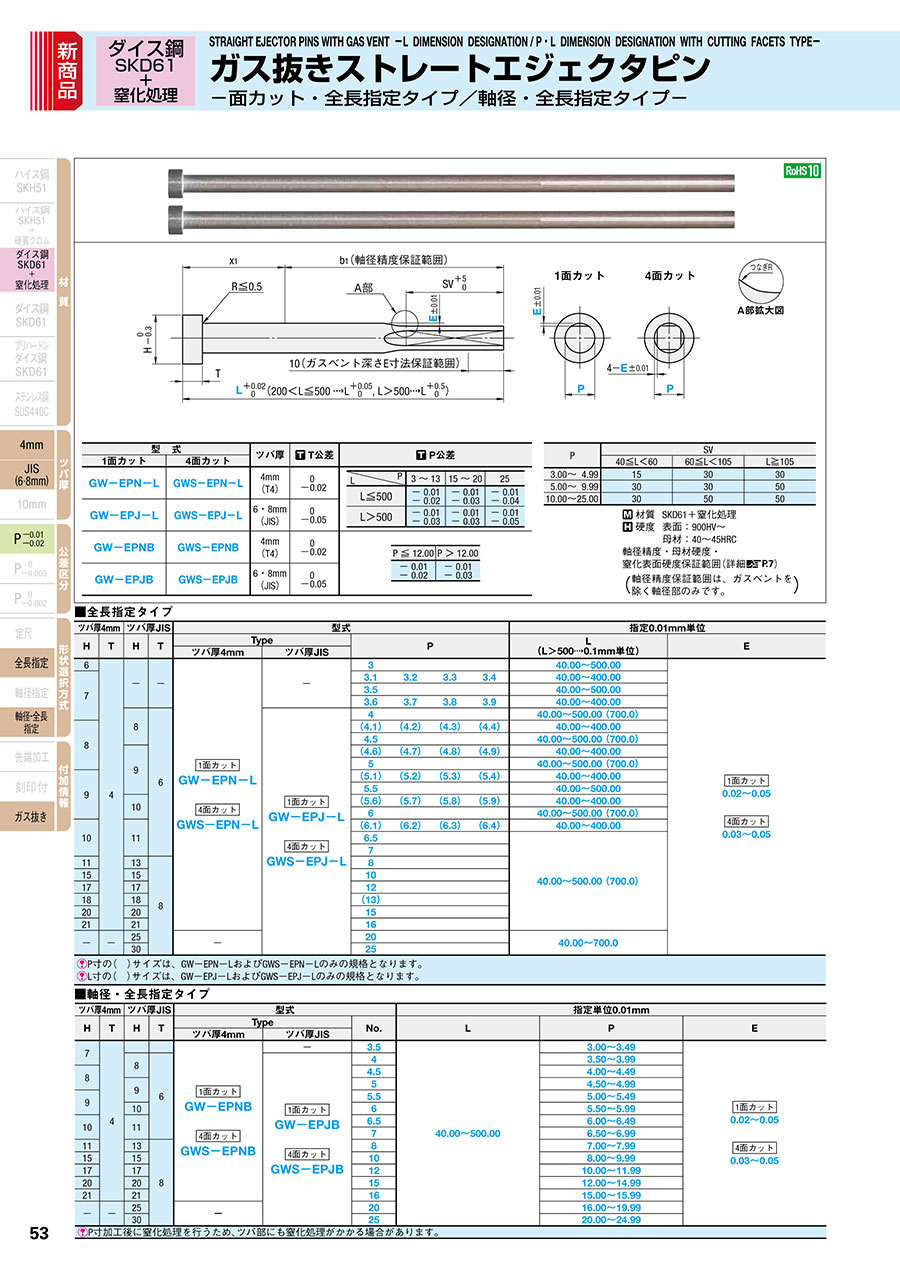

カタログ
ガス抜きストレートエジェクタピン -ダイス鋼SKD61+窒化処理/面カット/軸径・全長指定タイプ-のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qガス抜きフィルター付エジェクタピンについて、ストレートタイプとフィルタタイプの特長を教えてください。
A
・ストレートタイプ：先端部にフィルタがなく、予め用意されたクリアランスからガスを押し出す仕組みで、ガスの排出量はフィルタタイプに比べて低くなります。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。
