冷却穴止め栓 -耐熱150℃-
- 通常単価(税別)
- 490円～510円
- 税込単価
- 539円～561円
通常出荷日：在庫品1日目当日出荷可能
従来品（JWP）と比べ耐熱性が向上しており、150℃まで使用することが可能です。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
JWPH
| 部品名 | （1）本体 | （2）Oリング | （3）（5）スペーサ | （4）（6）メタルリング | （7）テーパワッシャ | （8）マイナス小ネジ |
|---|---|---|---|---|---|---|
| [ M ]材質 | 黄銅（C3604低Cd材） ※D寸6のみステンレス（SUS303） | シリコン系 | 黄銅（C3604低Cd材） | - | 黄銅（C3604低Cd材） | ステンレス（SUS304） |
規格表
| （L） | 型式 | |
|---|---|---|
| Type | D | |
| 11 | JWPH | 6 |
| 12 | 8 | |
| 10 | ||
| 13 | 12 | |
注文例
| 型式 |
| JWPH 10 |
出荷日
|
関連情報
■特長
従来品（JWP）の冷却穴止め栓が使用温度80℃以下に対し、JWPHは150℃まで使用することができます。
従来品同様、本製品は冷却水の循環経路を自由に設定するためのものです。
冷却穴の自由な位置に固定することができます。
[ ! ]取り付け方法・使用例は、従来品（JWP）と同様です。>> P.1035をご参照ください。
■仕様
| サイズ | D6 | D8 | D10 | D12 |
|---|---|---|---|---|
| Oリング外径寸法（参考値） | 6 | 8 | 10 | 12 |
| Oリング外径公差（参考値） | ±0.25 | |||
| 冷却水穴径 | 6 | 8 | 10 | 12 |
| 水穴径公差 | +0.15 0 | |||
| 常用圧力（kPa） {kgf/cm2} | 588 {6} | |||
| 流体 | 水のみ | |||
| 使用温度範囲 | 150℃以下 | |||

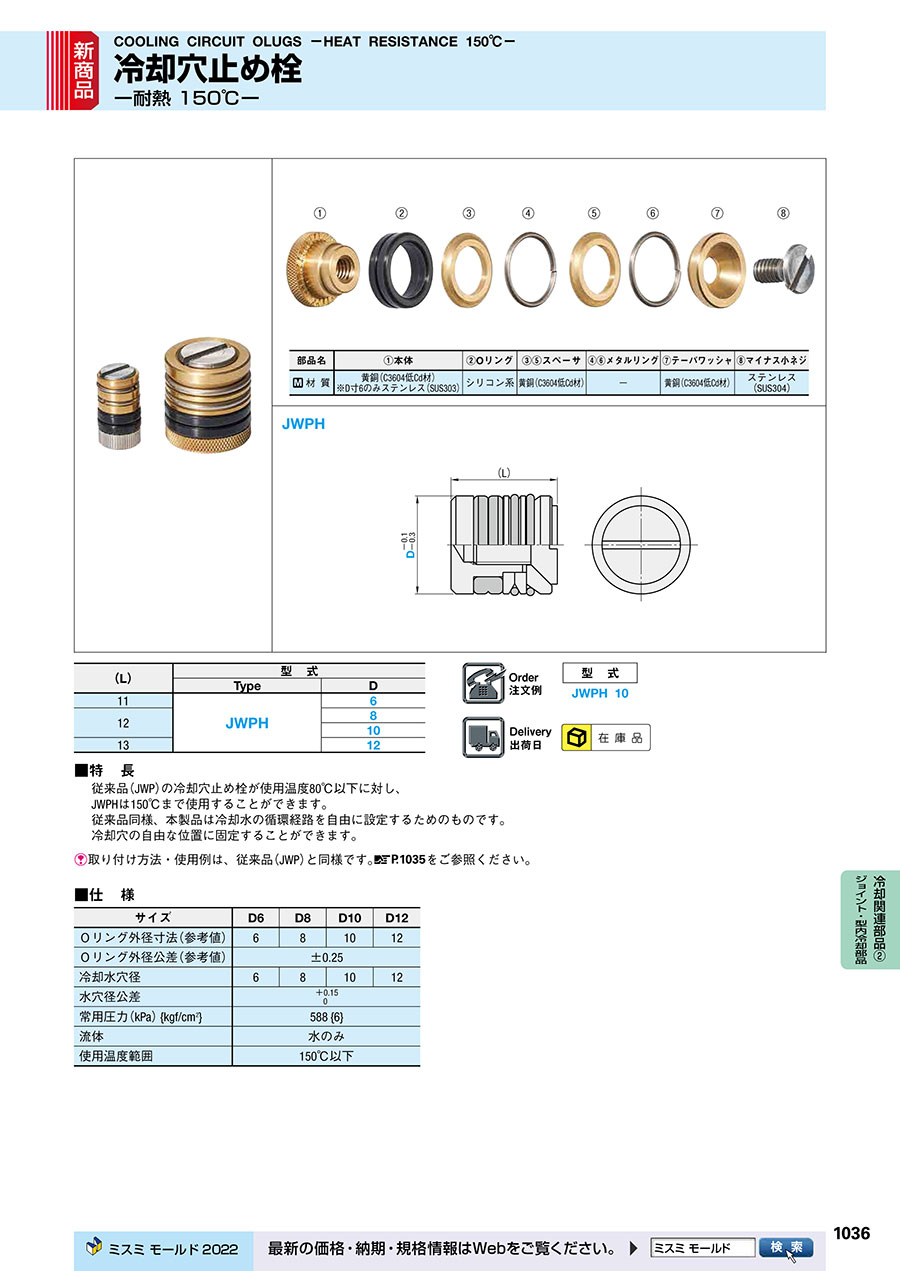

カタログ
