ガス抜きフィルター付コアピン 先端加工用 -ハイス鋼SKH51/全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
ハイス鋼SKH51・全長指定タイプの先端加工用ガス抜きフィルター付コアピンです。
- 加工しろは先端から3mmまでです。フィルター長さは5mmですが、構造上3mmより深く加工すると破損のおそれがありますのでご注意ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
規格・納期

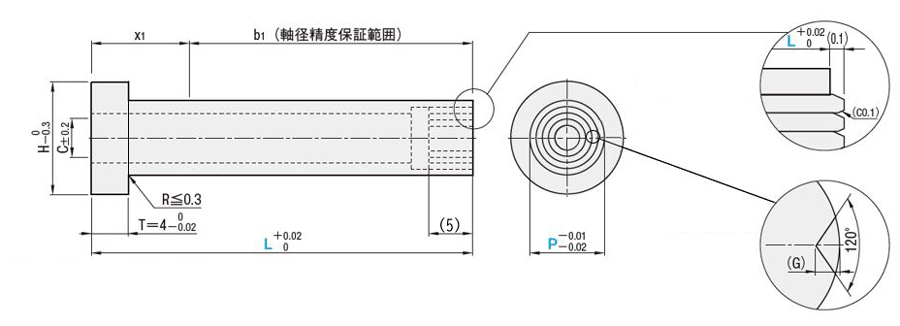

外形図
GVFCA
GVFCAM
GVFCAM
フィルター端面詳細
通気溝部詳細
| 部品 | [ M ]材質 | [ H ]硬度 |
| ピン本体 | SKH51 | 58～60HRC |
| フィルター | SUS303相当 | － |
x1 max.＝8
x1部軸径公差：P 0－0.1
x1部軸径公差：P 0－0.1
規格表
| フィルター部 | H | C | G (参考値) | 型式 | L 指定0.01mm単位 | ||
| 外径 | リング数 | Type | P | ||||
| 2 | 1 | 6 | 1.0 | 0.03 | GVFCA (中流量タイプ) | 3 | 15.00～100.00 |
| 3 | 2 | 7 | 1.5 | 4 | |||
| 4 | 3 | 8 | 2.5 | 5 | |||
| 5 | 4 | 9 | 3.5 | 6 | |||
| 2 | 1 | 6 | 1.0 | 0.06 | GVFCMA (大流量タイプ) | 3 | |
| 3 | 2 | 7 | 1.5 | 4 | |||
| 4 | 3 | 8 | 2.5 | 5 | |||
| 5 | 4 | 9 | 3.5 | 6 | |||
納期
| 5 | 日目出荷 |
| ご注文締切 | ||||
| 急 | ストークB | 3日目出荷 | PM 8:00迄 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
ハイス鋼SKH51・全長指定タイプの先端加工用ガス抜きフィルター付コアピンです。
ご注意
- 加工しろは先端から3mmまでです。フィルター長さは5mmですが、構造上3mmより深く加工すると破損のおそれがありますのでご注意ください。
追加工
追加工
| 追加工 | 記号 | 詳細 |
 | KC | 1面ツバカット P/2≦KC＜H/2 指定単位 0.1mm |
 | WKC | 2面ツバカット P/2≦WKC＜H/2 指定単位 0.1mm |
 | KAC KBC | 寸法違いツバカット P/2≦KAC＜H/2 KAC＜KBC＜H/2 指定単位 0.1mm |
 | RKC | 2面(直角)ツバカット P/2≦RKC＜H/2 指定単位 0.1mm |
 | DKC | 3面ツバカット P/2≦DKC＜H/2 指定単位 0.1mm |
 | SKC | 4面ツバカット P/2≦SKC＜H/2 指定単位 0.1mm |
 | KGC | 2面ツバカット(角度) P/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360 指定単位 0.1mm |
 | KTC | 3面ツバカット 120°振分け P/2≦KTC＜H/2 指定単位 0.1mm |
| 追加工 | 記号 | 詳細 |
 | HC | HC＝指定0.1mm単位 [ ! ]P≦HC＜H |
 | TC | TC＝指定0.1mm単位 [ ! ]2≦TC＜4 (L寸法は指定寸法通り) [ ! ]4－TC≦Lmax－L |
 | TK | 軸端面揃え 軸端面のフィルター突出部をワイヤーカット加工で 除去します (L寸法は指定寸法通り) [ ! ]外観の変化は>>こちら参照 |
フィルター部詳細>>こちら
使用例
•最終充填部等のガスのたまりやすい箇所に取り付けてガスを逃がします。
•逃がしを設けてガスの排気経路を確保してください。
[ ! ]詳しい使用方法は>>こちら「ガス抜きフィルター付ピン概要」を参照ください。
