ガス抜きフィルター付エジェクタピン -JIS/ダイス鋼SKD61/全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
JIS・ダイス鋼SKD61・全長指定タイプのガス抜きフィルター付エジェクタピンです。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
規格・納期
外形図
GVFEJ
GVFEJM
GVFEJM
フィルター端面詳細
通気溝部詳細
| 部品 | [ M ]材質 | [ H ]硬度 |
| ピン本体 | SKD61+窒化処理 | 母材37～43HRC 表面硬度900HV～ |
| フィルター | SUS303相当 | － |
x1部軸径公差：P 0－0.1 x1部硬度：28～43HRC（参考値）窒化処理なし
[ ! ]一部サイズでは逃げ穴がツバ側まで
貫通しません（右表参照）
■N寸・逃げ穴タイプ
[ ! ]＊印：逃げ穴貫通 無印：逃げ穴非貫通
| P | N | ||||||||||
| L≦150 | 150＜L | 175＜L | 200＜L | 225＜L | 250＜L | 275＜L | 300＜L | 325＜L | 350＜L | 375＜L | |
| 4 | 25＊ | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 |
| 5 | 25＊ | 200 | 250 | 300 | |||||||
| 6 | 25＊ | 250 | 300 | ||||||||
| 8 | 25＊ | 250 | 300 | ||||||||
| 10 | 25＊ | 230 | 280 | ||||||||
フィルター部詳細>>こちら
規格表
| フィルター部 | H | T | C | A (参考値) | G (参考値) | 型式 | L 指定0.01mm単位 | ||
| 外径 | リング数 | Type | P | ||||||
| 2 | 1 | 8 | 6 | 1.0 | 1 | 0.03 | GVFEJ (中流量タイプ) | 4 | 40.00～400.00 |
| 3 | 2 | 9 | 2.5 | 5 | |||||
| 4 | 3 | 10 | 3.5 | 2 | 6 | ||||
| 5 | 4 | 13 | 8 | 4.5 | 8 | ||||
| 6 | 5 | 15 | 5.5 | 3 | 10 | ||||
| 2 | 1 | 8 | 6 | 1.0 | 1 | 0.06 | GVFEJM (大流量タイプ) | 4 | 40.00～400.00 |
| 3 | 2 | 9 | 2.5 | 5 | |||||
| 4 | 3 | 10 | 3.5 | 2 | 6 | ||||
| 5 | 4 | 13 | 8 | 4.5 | 8 | ||||
| 6 | 5 | 15 | 5.5 | 3 | 10 | ||||
納期
| 5 | 日目出荷 |
| ご注文締切 | ||||
| 急 | ストークB | 3日目出荷 | PM 8:00迄 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
JIS・ダイス鋼SKD61・全長指定タイプのガス抜きフィルター付エジェクタピンです。
追加工
追加工
| 型 式 | － | L | － | (KC・WKC…etc.) |
| GVFE6 | － | 300.00 | － | KC3.0 |
| 追加工 | 記号 | 詳細 |
 | KC | 1面ツバカット P/2≦KC＜H/2 指定単位 0.1mm |
 | WKC | 2面ツバカット P/2≦WKC＜H/2 指定単位 0.1mm |
 | KAC KBC | 寸法違いツバカット P/2≦KAC＜H/2 KAC＜KBC＜H/2 指定単位 0.1mm |
 | RKC | 2面(直角)ツバカット P/2≦RKC＜H/2 指定単位 0.1mm |
 | DKC | 3面ツバカット P/2≦DKC＜H/2 指定単位 0.1mm |
 | SKC | 4面ツバカット P/2≦SKC＜H/2 指定単位 0.1mm |
 | KGC | 2面ツバカット(角度) P/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360 指定単位 0.1mm |
 | KTC | 3面ツバカット 120°振分け P/2≦KTC＜H/2 指定単位 0.1mm |
| 追加工 | 記号 | 詳細 |
 | HC | HC＝指定0.1mm単位 [ ! ]P＋1≦HC＜H |
 | TC | TC＝指定0.1mm単位 [ ! ]2≦TC＜4 (L寸法は指定寸法通り) [ ! ]4－TC≦Lmax－L |
 | TK | 軸端面揃え 軸端面のフィルター突出部をワイヤーカット加工で 除去します (L寸法は指定寸法通り) [ ! ]外観の変化は>>こちら参照 |
使用例
•最終充填部等のガスのたまりやすい箇所に取り付けてガスを逃がします。
•ガスはピン内部を通り、逃がし穴部もしくはエジェクタスペース部に設置されたA部より開放されます。
[ ! ]詳しい使用方法は>>こちら「ガス抜きフィルター付ピン概要」を参照ください。

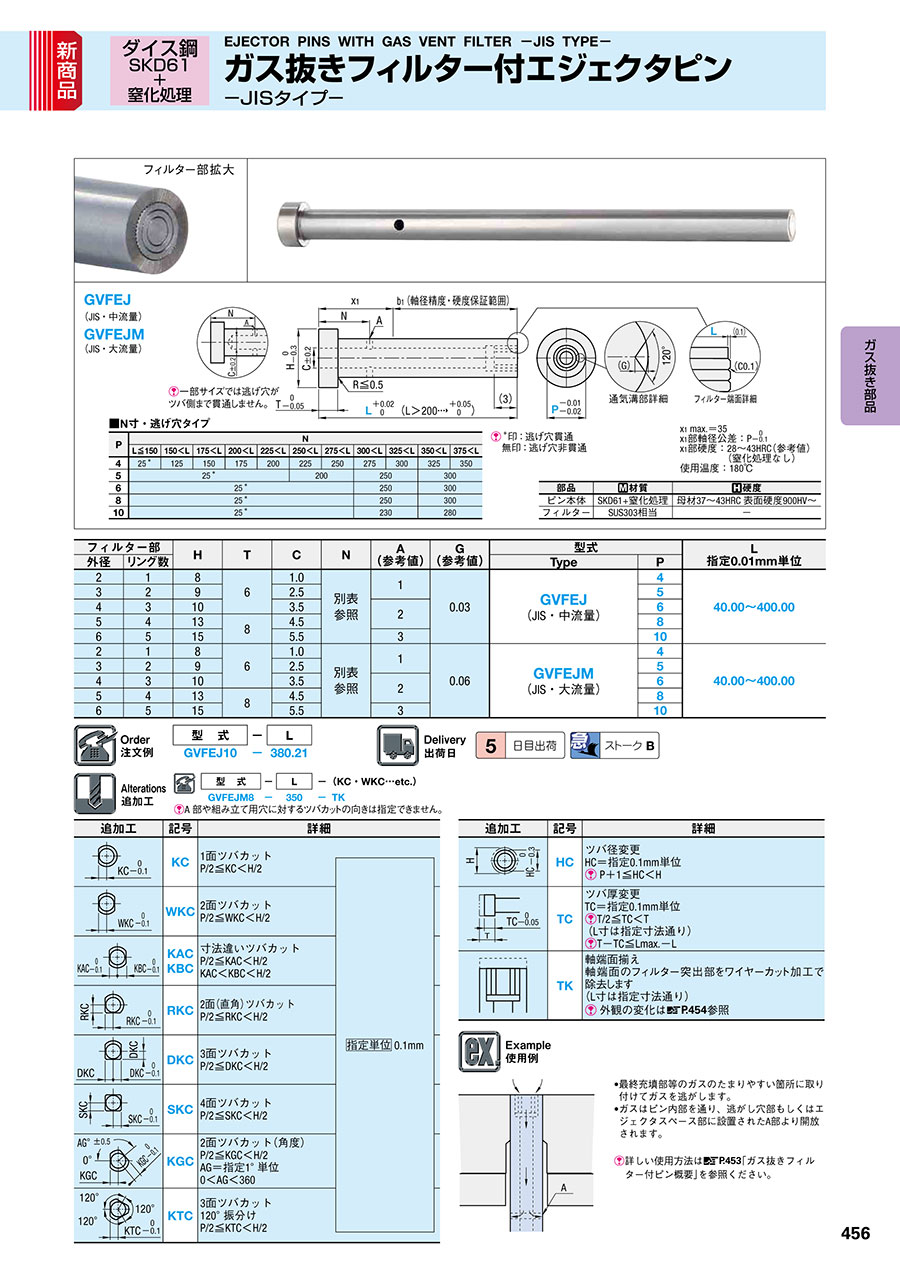

カタログ
ガス抜きフィルター付エジェクタピン -JIS/ダイス鋼SKD61/全長指定タイプ-のレビュー
射出成型用金型のガス抜き
3
3.02021/03/03
ウエルドラインがきつく、ガス抜きストレートエジェクタピンを使用していたが、今回フィルター付エジェクタピンに変更しました。...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qガス抜きフィルター付エジェクタピンについて、ストレートタイプとフィルタタイプの特長を教えてください。
A
・ストレートタイプ：先端部にフィルタがなく、予め用意されたクリアランスからガスを押し出す仕組みで、ガスの排出量はフィルタタイプに比べて低くなります。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。加えて、フィルタータイプは「成形品面からガスが抜ける」、「通気溝が三角形状で表面張力によって樹脂流入によるバリ発生が軽減できる」、「フィルター部の通気溝が同心円状に配置されているためどの方向からくるガスでも排出可能」といった特長がございます。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。加えて、フィルタータイプは「成形品面からガスが抜ける」、「通気溝が三角形状で表面張力によって樹脂流入によるバリ発生が軽減できる」、「フィルター部の通気溝が同心円状に配置されているためどの方向からくるガスでも排出可能」といった特長がございます。
Q追加工TKあり/なしの違いはなんですか？
A
TK加工無しの場合、フィルター面に突出部がございます。TK加工有りの場合、フィルター突出部をワイヤーカット加工で除去します。
フィルター端面の突出部の高さを平面とするか否かが主な相違点となります。詳細につきましてはカタログ記載の「先端部詳細および設置例」をご参照ください。
フィルター端面の突出部の高さを平面とするか否かが主な相違点となります。詳細につきましてはカタログ記載の「先端部詳細および設置例」をご参照ください。
Q4タイプ（フィルタタイプ中流量、大流量、加工TKあり/なし）の使い分けの目安を教えてください。
A
カタログ記載の「フィルター端面外観と通気量の違い」をご参考に流量と追加工TKの有無を目安にご検討いただければと存じます。
