ダイカスト用ストレートエジェクタピン -Dタイプ/軸径公差-0.02_-0.04/定尺タイプ-

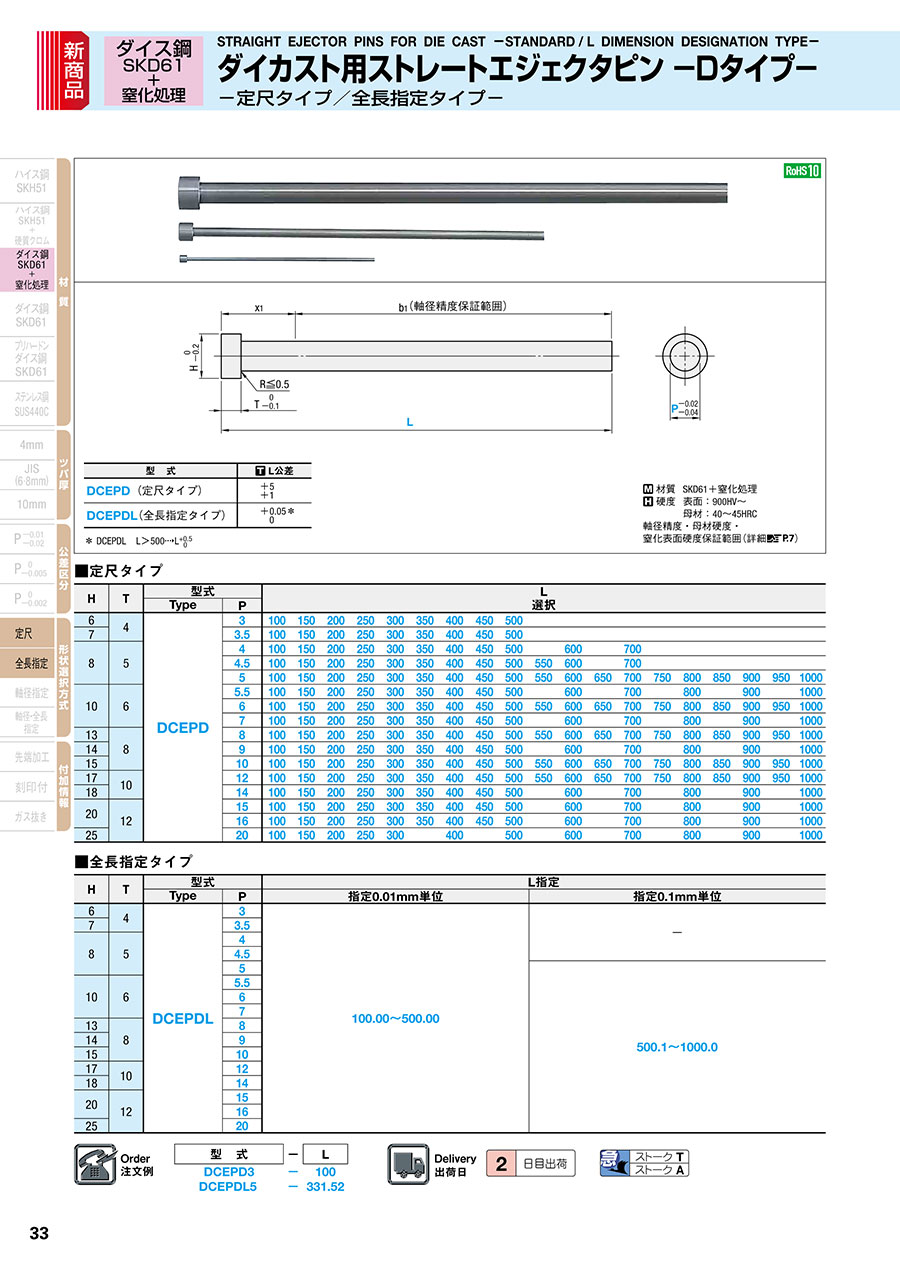

カタログ |P.33

通常単価(税別): -

税込単価: -

通常出荷日：2日目一部当日出荷可能

Dタイプ・軸径公差-0.02_-0.04・定尺タイプのダイカスト用ストレートエジェクタピンです。

現在ご注文可能なサイズに制限がございます。
軸径(P)15・16・20はご注文いただけません。
