プラ型用部品技術窓口

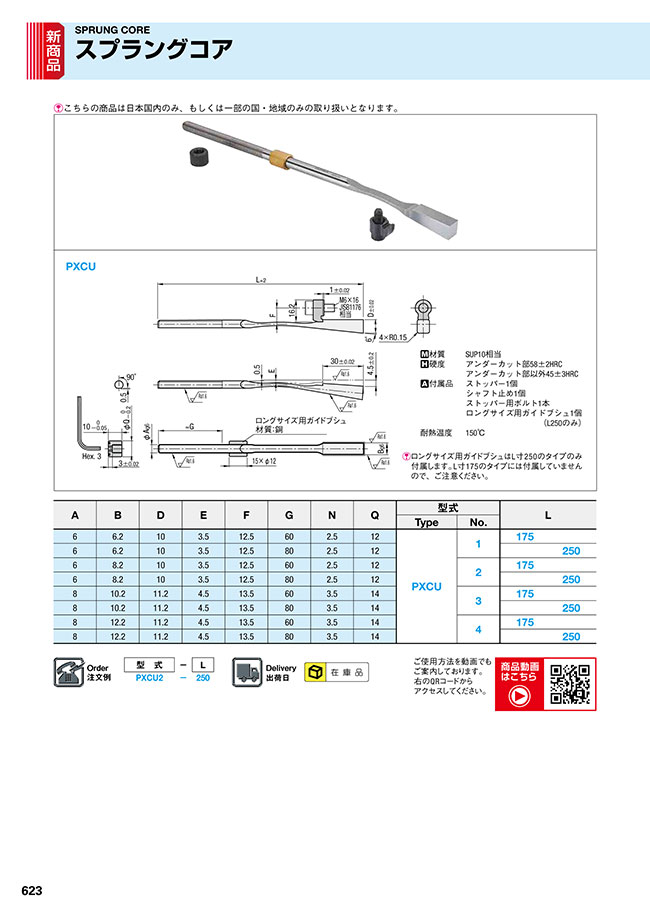

カタログ |P.623

ミスミ

スプラングコア

通常単価(税別): 23,100円～27,600円

税込単価: 25,410円～30,360円

通常出荷日：在庫品1日目当日出荷可能

スプラングコアです。本商品は日本国内のみ、もしくは一部の国・地域のみの取り扱いとなります。

よく一緒に見られています

ミスミ

スプラングコア用治具

通常価格(税別)： 28,900円 (税込価格：31,790円)

通常出荷日：在庫品1日目

ご注意

本商品の使用に適さないアンダーカット形状もございます。詳しくは、「選定上の注意」をご確認ください。

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

材質：SUP10相当
硬度：アンダーカット部　58±2HRC
アンダーカット部以外　45±3HRC
耐熱温度：150℃

型式			A	B	D	E	F	G	N	Q
Type	No.	L	A	B	D	E	F	G	N	Q
PXCU	1	175	6	6.2	10	3.5	12.5	60	2.5	12
PXCU	1	250	6	6.2	10	3.5	12.5	80	2.5	12
PXCU	2	175	6	8.2	10	3.5	12.5	60	2.5	12
PXCU	2	250	6	8.2	10	3.5	12.5	80	2.5	12
PXCU	3	175	8	10.2	11.2	4.5	13.5	60	3.5	14
PXCU	3	250	8	10.2	11.2	4.5	13.5	80	3.5	14
PXCU	4	175	8	12.2	11.2	4.5	13.5	60	3.5	14
PXCU	4	250	8	12.2	11.2	4.5	13.5	80	3.5	14

■動作

■取付加工方法

1:型に組付けた状態でX寸の設定を行います。X寸は、ストッパーと本体が接する面からナットの内側端面を指します。

2: 本体をスプラングコア用治具（CXCU）に設置します。治具のストッパー部が本体に接していることを確認します。

3: 治具をロックした後、X寸をカットします。治具でカットすることにより、本体が引っ張りを受けずに動作します。
また、C寸と6度の傾斜面が加工穴にフィットするように調整されます。

4: アンダーカット加工を施します。

5: 本体を金型に取り付けます。
シャフトがねじれないように注意してセットしてください。

コア先端を0.1mmカットしてください。カットしない場合、コアが突き出した際、成形品のめくれ、けずりが発生します。 ※成形品寸法の確認が必要です。
ストッパーは研磨することによって、本体の位置を微調整することも可能です。

■選定上の注意

商品TOP

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

L寸(mm)
- 175
- 250
A寸(mm)
- 6
- 8
B寸(mm)
- 6.2
- 8.2
- 10.2
- 12.2
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

L寸

(mm)

A寸

(mm)

B寸

(mm)

最小発注数量

175	6	6.2	1個
250	6	6.2	1個
175	6	8.2	1個
250	6	8.2	1個
175	8	10.2	1個
250	8	10.2	1個
175	8	12.2	1個
250	8	12.2	1個

通常単価(税別) (税込単価)	通常出荷日

23,100円 ( 25,410円 )	在庫品1日目当日出荷可能
25,100円 ( 27,610円 )	在庫品1日目当日出荷可能
23,100円 ( 25,410円 )	在庫品1日目当日出荷可能
25,100円 ( 27,610円 )	在庫品1日目当日出荷可能
24,900円 ( 27,390円 )	在庫品1日目当日出荷可能
27,600円 ( 30,360円 )	在庫品1日目当日出荷可能
24,900円 ( 27,390円 )	在庫品1日目当日出荷可能
27,600円 ( 30,360円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

スプラングコアです。本商品は日本国内のみ、もしくは一部の国・地域のみの取り扱いとなります。

ご注意

本商品の使用に適さないアンダーカット形状もございます。詳しくは、「選定上の注意」をご確認ください。

商品担当おすすめ

ミスミ
スプラングコア用治具
スプラングコア（PXCU）用の治具。スプラングコアを正しいスロットに入れて使用します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプラングコアのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q溶接は可能か？

溶接は推奨していません。溶接によって、耐熱温度以上の温度にさらされると、スプリング部の耐久性に影響が出るためです。

Q先端コア部の焼入れ、窒化処理は可能か？

本商品の耐熱温度が150℃のため、熱処理によって商品形状等に影響を及ぼす可能性が高く、推奨していません。

Q突き出した後、元のスペースに戻る際にPL面とのかじりは発生しないか？

部品自体には、特段かじり防止策を施しているわけではありません。お客様にて、クリアランスを考慮の上、かじりを予防いただきますようお願いいたします。適切なクリアランスの他、かじりが発生する部分を別ブロックにする方法も有効です。

その他のよくあるご質問（1件）を見る
