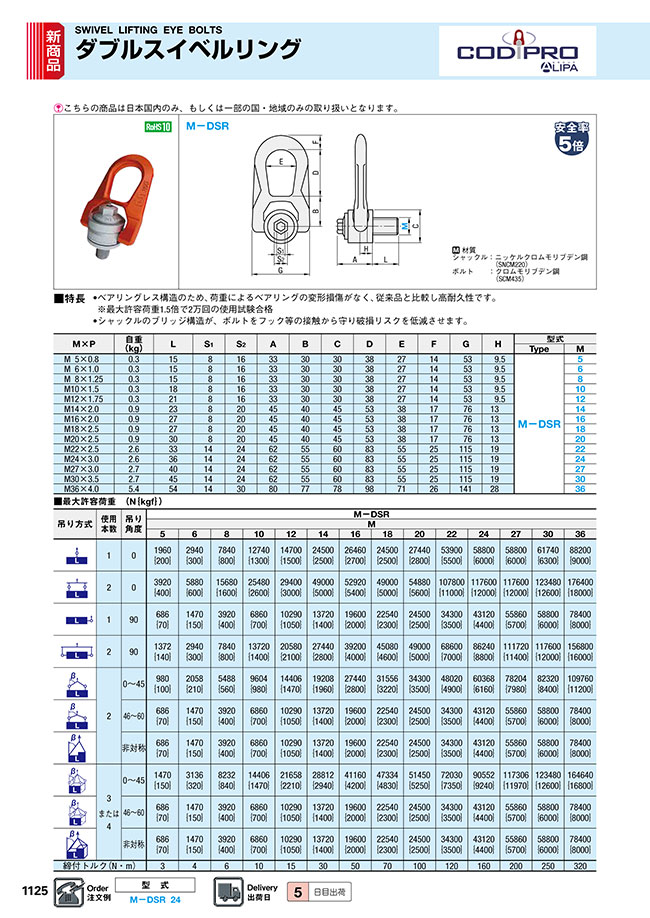

カタログ |P.1125

ミスミ

高機能回転アイボルト-ダブルスイベルリング-

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 16,190円～90,570円

税込単価: 17,809円～99,627円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

回転アイボルト

3.4

通常価格(税別)： 7,700円 (税込価格：8,470円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

高機能回転アイボルト-スイベルアイボルト-

通常価格(税別)： 13,410円 (税込価格：14,751円)

通常出荷日：5 日目

ダブルスイベルリングです。ベアリングレス構造のため、ベアリングの損傷が無く、従...

詳細情報を確認する

形状
アイボルト

型番

未確定 14 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・規格

シャックル材質：SNCM220（ニッケルクロムモリブデン鋼）

ボルト材質：SCM435(クロムモリブデン鋼)
外形図

商品コード	サイズ（×ピッチ）	使用荷重 (t) 安全率5倍	標準 L₁ (mm)	締付トルク値 (Nm)	S₁ (mm)	S₂ (mm)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	重量/個 (kg)
M-DSR5	M 5 (x0.8)	0.07	15	3	8	16	33	30	30	38	27	14	53	9.5	0.3
M-DSR6	M 6 (x1)	0.15	15	4	8	16	33	30	30	38	27	14	53	9.5	0.3
M-DSR8	M 8 (x1.25)	0.40	15	6	8	16	33	30	30	38	27	14	53	9.5	0.3
M-DSR10	M 10 (x1.5)	0.70	18	10	8	16	33	30	30	38	27	14	53	9.5	0.3
M-DSR12	M 12 (x1.75)	1.05	21	15	8	16	33	30	30	38	27	14	53	9.5	0.3
M-DSR14	M 14 (x2)	1.40	23	30	8	20	45	40	45	53	38	17	76	13	0.9
M-DSR16	M 16 (x2)	2.00	27	50	8	20	45	40	45	53	38	17	76	13	0.9
M-DSR18	M 18 (x2.5)	2.30	27	70	8	20	45	40	45	53	38	17	76	13	0.9
M-DSR20	M 20 (x2.5)	2.50	30	100	8	20	45	40	45	53	38	17	76	13	0.9
M-DSR22	M 22 (x2.5)	3.50	33	120	14	24	62	55	60	83	55	25	115	19	2.6
M-DSR24	M 24 (x3)	4.40	36	160	14	24	62	55	60	83	55	25	115	19	2.6
M-DSR27	M 27 (x3)	5.70	40	200	14	24	62	55	60	83	55	25	115	19	2.7
M-DSR30	M 30 (x3.5)	6.00	45	250	14	24	62	55	60	83	55	25	115	19	2.7
M-DSR36	M 36 (x4)	8.00	54	320	14	30	80	77	78	98	71	26	141	28	5.4

仕様・概要

荷重角度一覧表

使用個数	締付トルク値 (Nm)
使用個数		1	2	1	2	2			3→4
吊角度		0°	0°	90°	90°	0° → 45°	46° → 60°	非対称	0° → 45°	46° → 60°	非対称
M-DSR5	3	0.20	0.40	0.07	0.14	0.10	0.07	0.07	0.15	0.07	0.07
M-DSR6	4	0.30	0.60	0.15	0.30	0.21	0.15	0.15	0.32	0.15	0.15
M-DSR8	6	0.80	1.60	0.40	0.80	0.56	0.40	0.40	0.84	0.40	0.40
M-DSR10	10	1.30	2.60	0.70	1.40	0.98	0.70	0.70	1.47	0.70	0.70
M-DSR12	15	1.50	3.00	1.05	2.10	1.47	1.05	1.05	2.21	1.05	1.05
M-DSR14	30	2.50	5.00	1.40	2.80	1.96	1.40	1.40	2.94	1.40	1.40
M-DSR16	50	2.70	5.40	2.00	4.00	2.80	2.00	2.00	4.20	2.00	2.00
M-DSR18	70	2.50	5.00	2.30	4.60	3.22	2.30	2.30	4.83	2.30	2.30
M-DSR20	100	2.80	5.60	2.50	5.00	3.50	2.50	2.50	5.25	2.50	2.50
M-DSR22	120	5.50	11.00	3.50	7.00	4.90	3.50	3.50	7.35	3.50	3.50
M-DSR24	160	6.00	12.00	4.40	8.80	6.16	4.40	4.40	9.24	4.40	4.40
M-DSR27	200	6.00	12.00	5.70	11.40	7.98	5.70	5.70	11.97	5.70	5.70
M-DSR30	250	6.30	12.60	6.00	12.00	8.40	6.00	6.00	12.60	6.00	6.00
M-DSR36	320	9.00	18.00	8.00	16.00	11.20	8.00	8.00	16.80	8.00	8.00

※βの最大確度は60°　※数値の単位は(t)

商品TOP

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

M(ねじ径)(mm)
- 5
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 24
- 27
- 30
- 36
使用荷重(安全率5倍)(t)
- 0.07
- 0.15
- 0.3
- 0.6
- 1.0
- 1.3
- 1.6
- 2.0
- 2.5
- 3.0
- 4.0
- 5.0
- 6.0
- 8.0
タイプ
- M-DSR
CAD
- 2D
- 3D
出荷日
すべて
5日以内

型番リスト

表示件数

型番

M(ねじ径)

(mm)

使用荷重(安全率5倍)

(t)

RoHS?

最小発注数量

5	0.07	10	1個
6	0.15	10	1個
8	0.3	10	1個
10	0.6	10	1個
12	1.0	10	1個
14	1.3	10	1個
16	1.6	10	1個
18	2.0	10	1個
20	2.5	10	1個
22	3.0	10	1個
24	4.0	10	1個
27	5.0	10	1個
30	6.0	10	1個
36	8.0	10	1個

通常単価(税別) (税込単価)	通常出荷日

16,190円 ( 17,809円 )	5日目
18,220円 ( 20,042円 )	5日目
18,340円 ( 20,174円 )	5日目
20,110円 ( 22,121円 )	5日目
20,870円 ( 22,957円 )	5日目
24,410円 ( 26,851円 )	5日目
24,410円 ( 26,851円 )	5日目
28,340円 ( 31,174円 )	5日目
28,720円 ( 31,592円 )	5日目
37,820円 ( 41,602円 )	5日目
40,350円 ( 44,385円 )	5日目
45,410円 ( 49,951円 )	5日目
50,470円 ( 55,517円 )	5日目
90,570円 ( 99,627円 )	5日目

詳細情報

基本情報

ダブルスイベルリングです。ベアリングレス構造のため、ベアリングの損傷が無く、従来品と比べて高耐久です。
