プラ型用部品技術窓口
型番

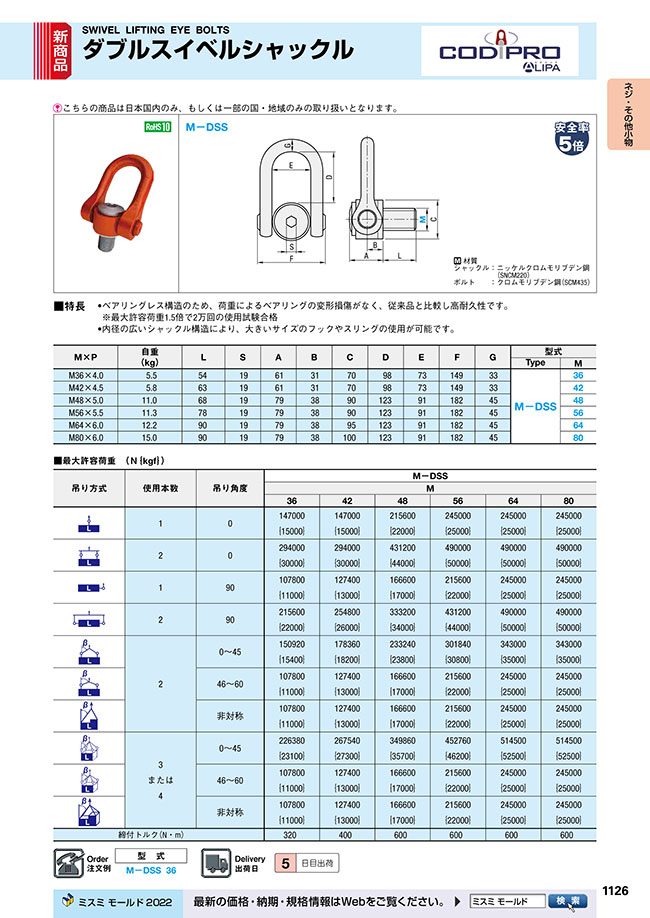

外形図・規格
シャックル材質：SNCM220（ニッケルクロムモリブデン鋼） ボルト材質：SCM435(クロムモリブデン鋼)
商品コード | サイズ （×ピッチ） | 使用荷重 (t) 安全率5倍 | 標準 L1 (mm) | 締付 トルク値 (Nm) | S (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | 重量/個 (kg) |
| M-DSS36 | M 36 (x4) | 11.00 | 54 | 320 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.5 |
| M-DSS42 | M 42 (x4.5) | 13.00 | 63 | 400 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.8 |
| M-DSS48 | M 48 (x5) | 17.00 | 68 | 600 | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11.0 |
| M-DSS56 | M 56 (x5.5) | 22.00 | 78 | 600 | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11.3 |
| M-DSS64 | M 64 (x6) | 25.00 | 90 | 600 | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 12.2 |
| M-DSS80 | M 80 (x6) | 25.00 | 90 | 600 | 19 | 79 | 38 | 100 | 123 | 91 | 182 | 45 | 15.0 |
仕様・概要
荷重角度一覧表
使用個数 | 締付 トルク値 (Nm) |  |  |  |  |  |  |  |  |  |  |
1 | 2 | 1 | 2 | 2 | 3 → 4 | ||||||
吊角度 | 0° | 0° | 90° | 90° | 0° → 45° | 46° → 60° | 非対称 | 0° → 45° | 46° → 60° | 非対称 | |
| M-DSS36 | 320 | 15.00 | 30.00 | 11.00 | 22.00 | 15.40 | 11.00 | 11.00 | 23.10 | 11.00 | 11.00 |
| M-DSS42 | 400 | 15.00 | 30.00 | 13.00 | 26.00 | 18.20 | 13.00 | 13.00 | 27.30 | 13.00 | 13.00 |
| M-DSS48 | 600 | 22.00 | 44.00 | 17.00 | 34.00 | 23.80 | 17.00 | 17.00 | 35.70 | 17.00 | 17.00 |
| M-DSS56 | 600 | 25.00 | 50.00 | 22.00 | 44.00 | 30.80 | 22.00 | 22.00 | 46.20 | 22.00 | 22.00 |
| M-DSS64 | 600 | 25.00 | 50.00 | 25.00 | 50.00 | 35.00 | 25.00 | 25.00 | 52.50 | 25.00 | 25.00 |
| M-DSS80 | 600 | 25.00 | 50.00 | 25.00 | 50.00 | 35.00 | 25.00 | 25.00 | 52.50 | 25.00 | 25.00 |
絞り込み条件：2 項目の仕様が未選択です
M(ねじ径)(mm)
- 36
- 42
- 48
- 56
- 64
- 80
使用荷重(安全率5倍)(t)
- 10.0
- 12.5
- 17.0
- 22.0
- 25.0
タイプ
- M-DSS
CAD
- 2D
- 3D
出荷日
- すべて
- 5日以内
詳細情報
基本情報
ダブルスイベルシャックルです。ベアリングレス構造のため、ベアリングの損傷が無く、従来品と比べて高耐久です。
