マイクロスライドコアユニット -6㎜ストロークタイプ-
- 通常単価(税別)
- 38,400円
- 税込単価
- 42,240円
通常出荷日：3日目
6㎜ストロークタイプのマイクロスライドコアユニットとなります。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 番号 | 品名 | 材質 | 硬度 | 表面処理 |
|---|---|---|---|---|
| （1） | アンギュラカム | SKD61 | 38～42HRC | 窒化処理（1000HV～） |
| （2） | スライドコア | SKD11 | 58～60HRC | ― |
| （3） | ガイドプレート | SKD61 | 38～42HRC | 窒化処理（1000HV～） |
| 付属品（低頭ボルト）：CBS5-12 1本、CBST-10 2本 | ||||
規格表
| 型 式 | W | |
|---|---|---|
| Type | ST | |
| MSCLK （インロー部加工付） | 6 | 20 |
| MSCLM （タップ加工付） | ||
注文例
出荷日
関連情報
・ バックアップ処理（図4）をすることで既存品と同様の剛性を得ることができます。
■注意事項
・ スライドコア洗浄時には止めねじ（M6×0.75）を六角レンチ2mmで外し、スライドコア、スプリング及びプシュピン等を洗浄してください。（洗浄後はねじ緩み止め接着剤を塗布してください。
・概要頁にST=3mmと共通の注意事項が記載しています。

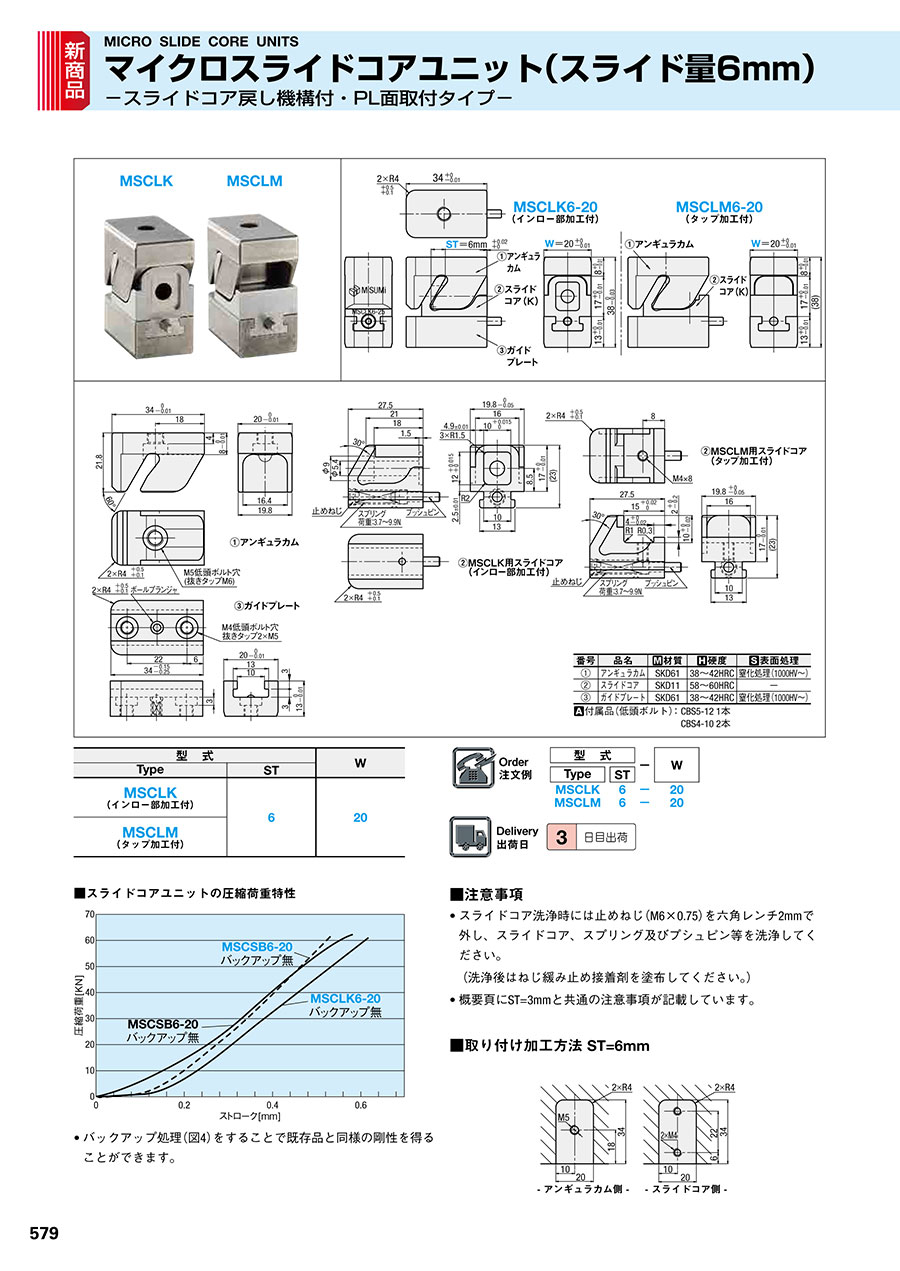

カタログ
