プラ型用部品技術窓口
マイクロスライドコアユニット -3㎜ストロークタイプ-
- 通常単価(税別)
- 39,600円
- 税込単価
- 43,560円
通常出荷日：3日目
3㎜ストロークタイプのマイクロスライドコアユニットとなります。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 番号 | 品名 | 材質 | 硬度 | 表面処理 |
|---|---|---|---|---|
| （1） | アンギュラカム | SKD61 | 38～42HRC | 窒化処理（1000HV～） |
| （2） | スライドコア | SKD11 | 58～60HRC | ― |
| （3） | ガイドプレート | SKD61 | 38～42HRC | 窒化処理（1000HV～） |
| 付属品（低頭ボルト）：CBS4-8 1本、CBS3-6 2本 | ||||
規格表
| 型 式 | W | |
|---|---|---|
| Type | ST | |
| MSCLK （インロー部加工付） | 3 | 12 |
| MSCLM （タップ加工付） | ||
注文例
出荷日
関連情報
・ 既存品よりも変形しやすいのでマイクロ成形やカセット金型等の小さい金型に適しています。剛性が必要な場合は、アンギュラカムのバックアップを設定してください。（図4）
■注意事項
・ アンギュラカムにバックアップを付けた方が剛性が高くなります。（右図）
・ スライドコア洗浄時には止めねじ（M3.5×0.35）をヘクサロビュラレンチNo.5で外し、スライドコア、スプリング及びプシュピン等を洗浄してください。（洗浄後はねじ緩み用嫌気性接着剤を塗布してください。
・概要頁にST=6mmと共通の注意事項が記載しています。

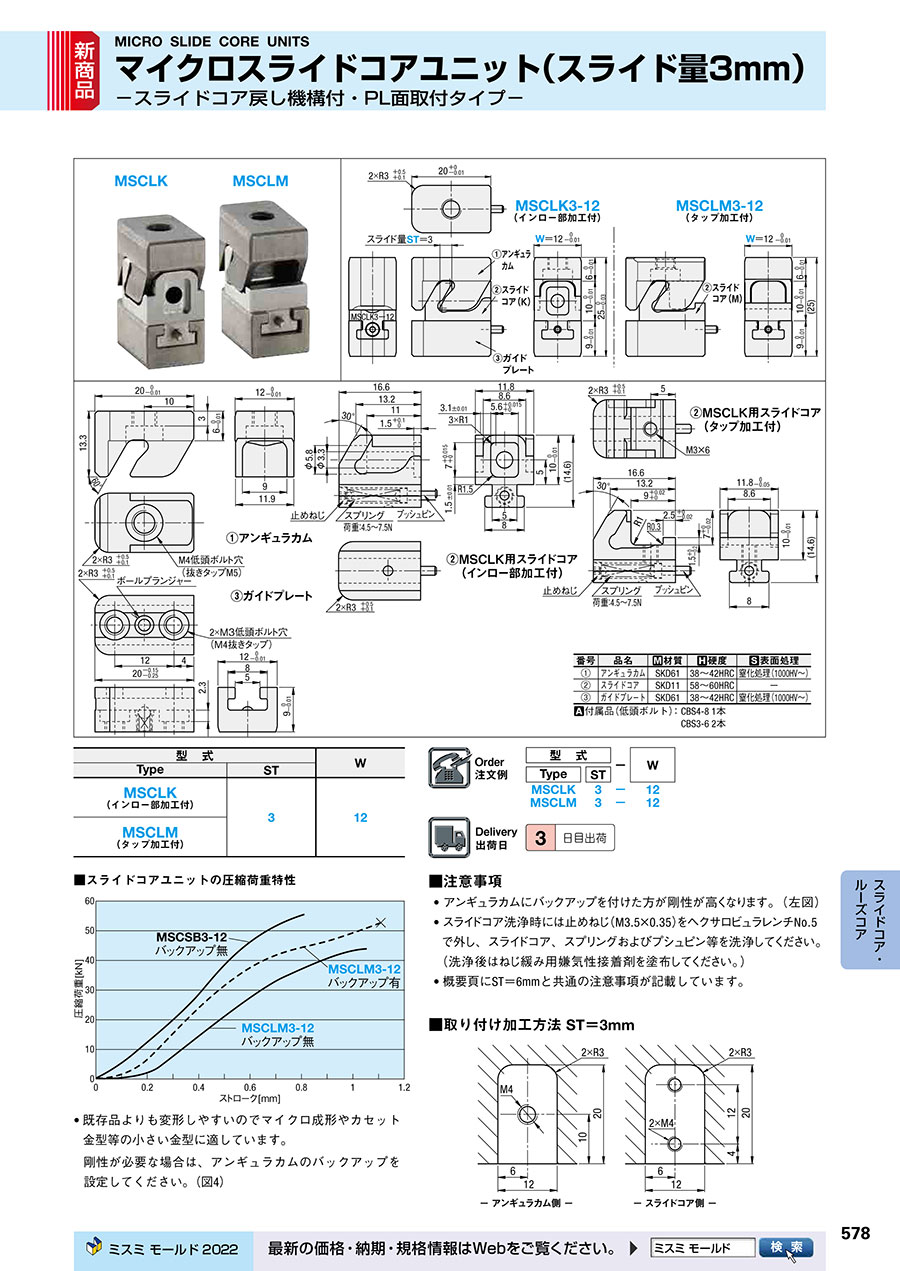

カタログ
