ルーズコア用無給油スライド傾斜ピンホルダ　-アシストロッドタイプ用-

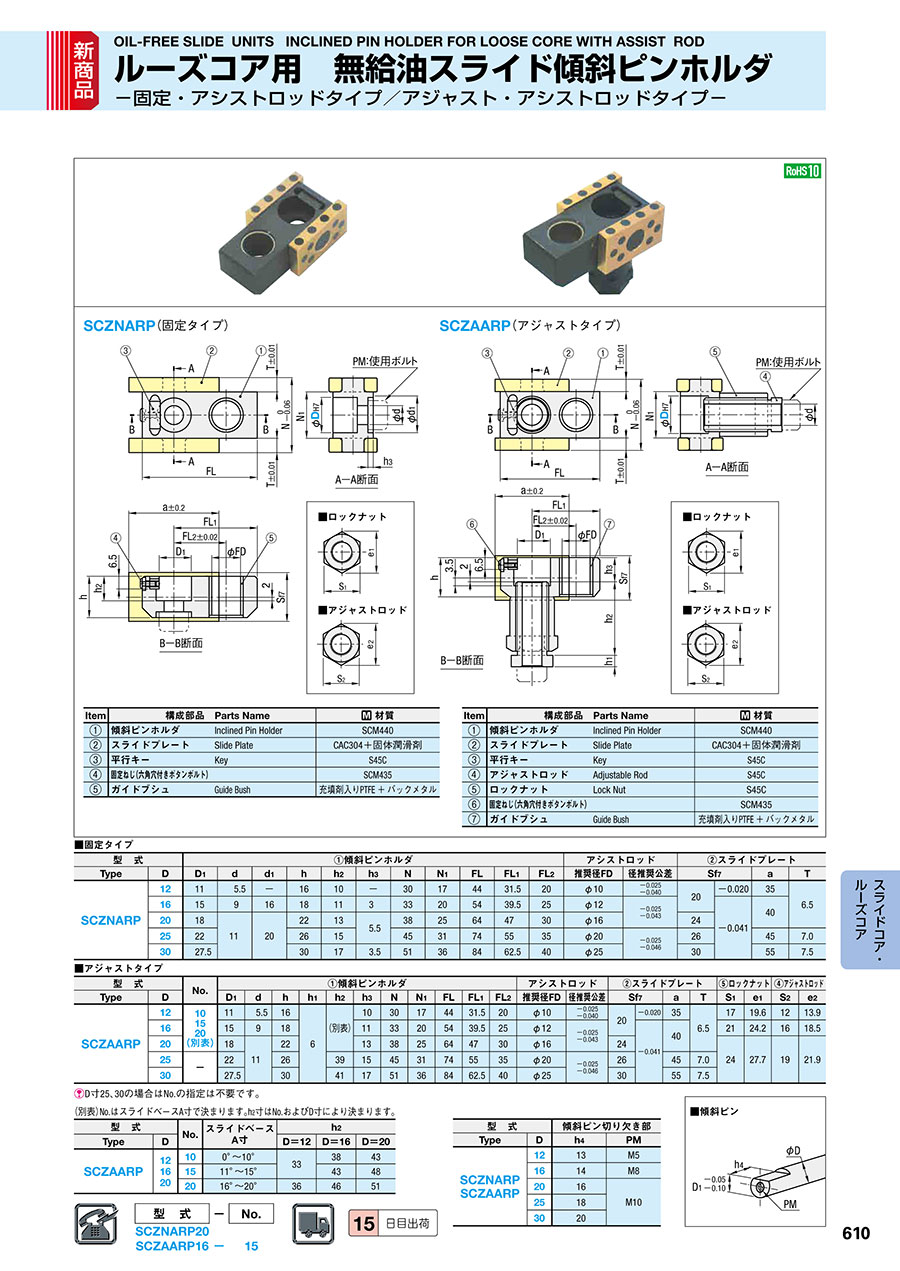

カタログ |P.610

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ルーズコア用無給油スライド傾斜ピンホルダ -固定タイプ-

通常価格(税別)： 12,400円 (税込価格：13,640円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ルーズコア用無給油スライドユニット -スタンダード,固定タイプ-

通常価格(税別)： 23,150円 (税込価格：25,465円)

通常出荷日：在庫品1日目

固定/アジャスト・アシストロッドタイプ用のルーズコア用無給油スライド傾斜ピンホ...

詳細情報を確認する

未確定：候補が5型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

Item	構成部品　　Parts Name		材質
	傾斜ピンホルダー	Inclined Pin Holder	SCM440
	スライドプレート	Slide Plate	CAC304 + 固体潤滑剤
	平行キー	Key	S45C
	固定ねじ（六角穴付きボタンボルト）		SCM435
	ガイドブシュ	Guide Bush	充填剤入りPTFE ＋バックメタル

Item	構成部品　　Parts Name		材質
	傾斜ピンホルダー	Inclined Pin Holder	SCM440
	スライドプレート	Slide Plate	CAC304 + 固体潤滑剤
	平行キー	Key	S45C
	アジャストロッド	Adjustable Rod	S45C
	ロックナット	Lock Nut	S45C
	固定ねじ（六角穴付きボタンボルト）		SCM435
	ガイドブシュ	Guide Bush	充填剤入りPTFE ＋バックメタル

型番リスト

表示件数

型番

D(適用傾斜ピン径)

(mm)

スライドベース溝角度　Ａ°

(度（°）)

RoHS?

最小発注数量

12	10 ～ 20	10	1個
16	10 ～ 20	10	1個
20	10 ～ 20	10	1個
25	-	10	1個
30	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
37,730円 ( 41,503円 )	15日目
39,450円 ( 43,395円 )	15日目

基本情報

固定/アジャスト・アシストロッドタイプ用のルーズコア用無給油スライド傾斜ピンホルダです。

規格・納期

型式	−	No.
SCZNARP20
SCZAARP16	-	15

■固定タイプ

型式		傾斜ピンホルダ													スライドプレート
Type	D	D₁	d	d₁	ｈ	h₁	h₂	N	N1	FL	FL₁	FL₂	アシストロッド推奨径φFD		S	a	T
SCZNARP	12	11	5.5	―	16	10	―	30	17	44	31.5	20	φ10	-0.025	20	35	6.5
														-0.040
	16	15	9	16	18	11	3	33	20	54	39.5	2	φ12	-0.025	20	40	6.5
														-0.043
	20	18	11	20	22	13	5.5	38	25	64	47	30	φ16	-0.025	24	40	6.5
														-0.043
	25	22	11	20	26	15	5.5	45	31	74	55	35	φ20	-0.025	26	45	7.0
														-0.046
	30	27.5	11	20	30	17	3.5	51	36	84	62.5	40	φ25	-0.025	30	55	7.5
														-0.046

■アジャストタイプ

型式			傾斜ピンホルダ													スライドプレート			ロックナット		アジャストロッド
Type	D	No.	D₁	d	h	h₁	h₂	h₃	N	N1	FL	FL₁	FL₂	アシストロッド推奨径φFD		S	a	T	S1	e1	S2	e2
SCZAARP	12	10　15　20 （別表） D寸25、30の場合は指定不要	11	5.5	16	6	別表	10	30	17	44	31.5	20	φ10	-0.025	20	35	6.5	17	19.6	12	13.9
															-0.040
	16		15	9	18	6		11	33	20	54	39.5	25	φ12	-0.025	20	40	6.5	21	24.2	16	18.5
															-0.043
	20		18	11	22	6		13	38	25	64	47	30	φ16	-0.025	24	40	6.5	24	27.7	19	21.9
															-0.043
	25		22	11	26	6	39	15	45	31	74	55	35	φ20	-0.025	26	45	7	24	27.7	19	21.9
															-0.046
	30		27.5	11	30	6	41	17	51	36	84	62.5	40	φ25	-0.025	30	55	7.5	24	27.7	19	21.9
															-0.046

（別表）型式のNo.はスライドベースA寸法で決まります。
ｈ₂寸法はNo.及びD寸により決まります。

型式			スライドベース A寸法	ｈ₂
Type	D	No.	スライドベース A寸法	D:12	D:16	D:20
SCZAARP	12　16　20	10	0°　～　10°	33	38	43
		15	11°　～　15°	33	43	48
		20	16°　～　20°	36	46	51

納期

概要・仕様

仕様・概要

■アシストロッドタイプの特徴
・傾斜ピン角度が急な場合に対応（～30°）
・アンダーカット角度が急な場合に対応（～20°）
・その他、傾斜ピンの細径化を余儀なくされる場合に対応
アシストガイドを設置し、スライドプレートの摺動負荷を傾斜ピンからアシストガイドに負担させることで、傾斜ピンの負荷軽減を実現。スライドコアの大型化や、より急なアンダーカット傾斜に対応します。

■使用例

構造	傾斜ピンの角度範囲 θ	アンダーカット角度範囲 A°
従来のルーズコアを用いた構造	0°～　20°	0°～　10°
アシストロッドタイプを用いた構造	0°～　30°	0°～　20°

従来のルーズコア構造

アシストロッドを用いたルーズコア構造

受け板への掘り込み加工、アシストロッド本体、取付板側のロッド固定ホルダをお客様にて準備していただく必要があります。
アシストロッドの推奨径は各商品規格ページにて案内しております。
