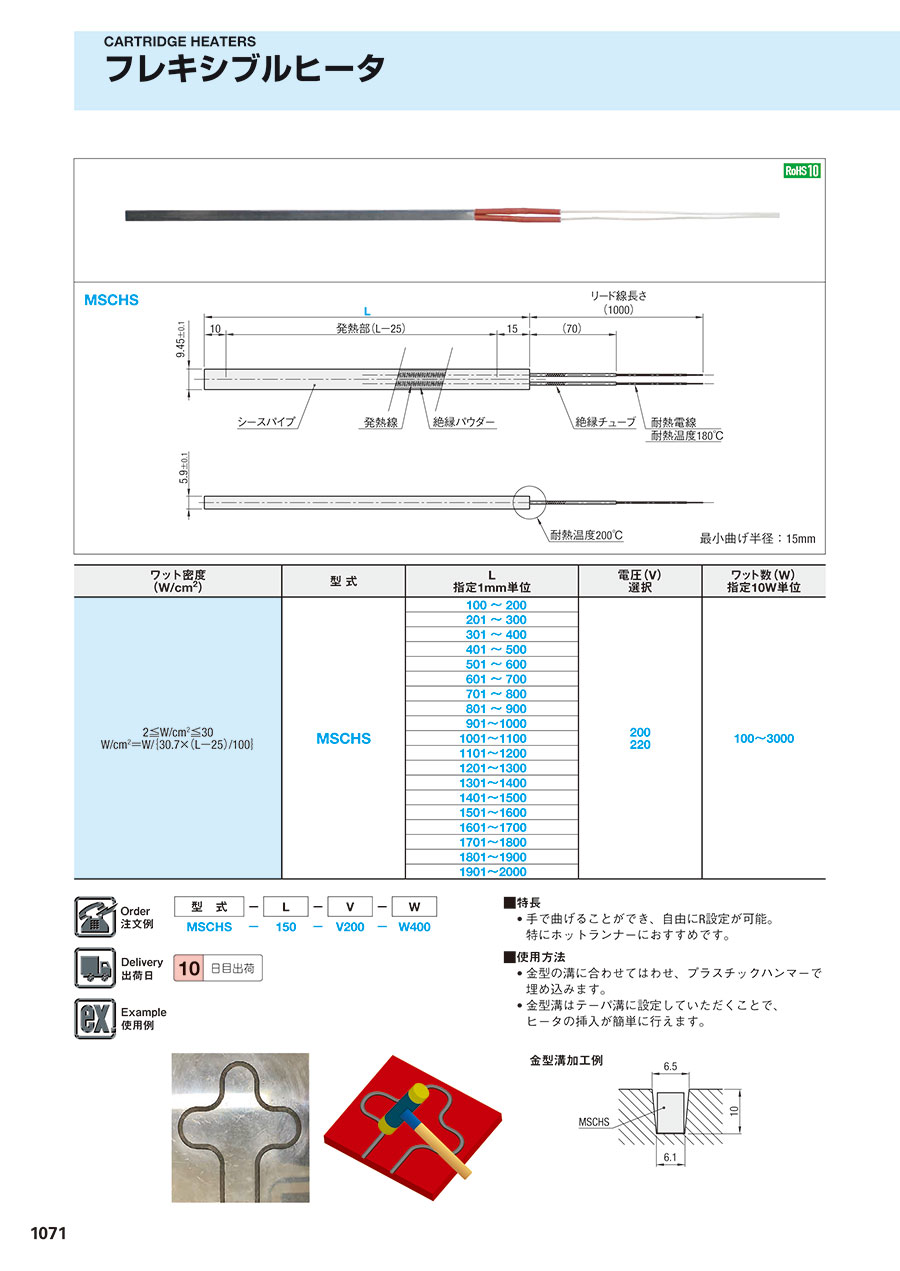

フレキシブル　ヒータ

製品仕様

• 最小曲げ半径：15mm
• リード線出口部25mmは曲げ不可
• シースパイプ部耐熱温度：350℃
• 絶縁チューブ部耐熱温度：200℃
• リード線耐熱温度：180℃
[ ! ]リード線及びリード線出口部の耐熱温度は本体の耐熱温度に比べて低いので、ご使用の際は耐熱温度を超えない様にご注意ください。

●使用方法●

• 金型の溝に合わせてはわせ、プラスチックハンマーで 埋め込みます。
• 金型溝はテーパ溝に設定していただくことで、 使用例 ヒータの挿入が簡単に行えます。

●取付方法●

■ フレキシブルヒータ取付溝寸法
• 上6.5mm(＋0.1/－0) • 底6.1mm(＋0.1/－0) • 深さ10mm(＋0.1/－0)

■ はめ込み向き
• ヒータ取り付け向きは5.9mm部を下に向けてご使用ください。
※9.45mm部を下にしてご利用しないでください。膨張、空発熱の原因になります。また曲げることもできません。

■ 推奨利用
• ヒータの飛び出し防止目的で全面押さえ板の利用を推奨いたします。
