インターナルラッチロック
- 通常単価(税別)
- 39,200円
- 税込単価
- 43,120円
通常出荷日：在庫品1日目当日出荷可能
インターナルラッチロックです。本商品は日本国内のみ、もしくは、一部の国、地域のみの取り扱いです。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
ILCUの仕様・寸法情報
型開き範囲（1段）(mm)
6～125
型開き範囲（2段）(mm)
フリー
耐荷重（max）(kg)
1500
-
-
chemSHERPA
調査中

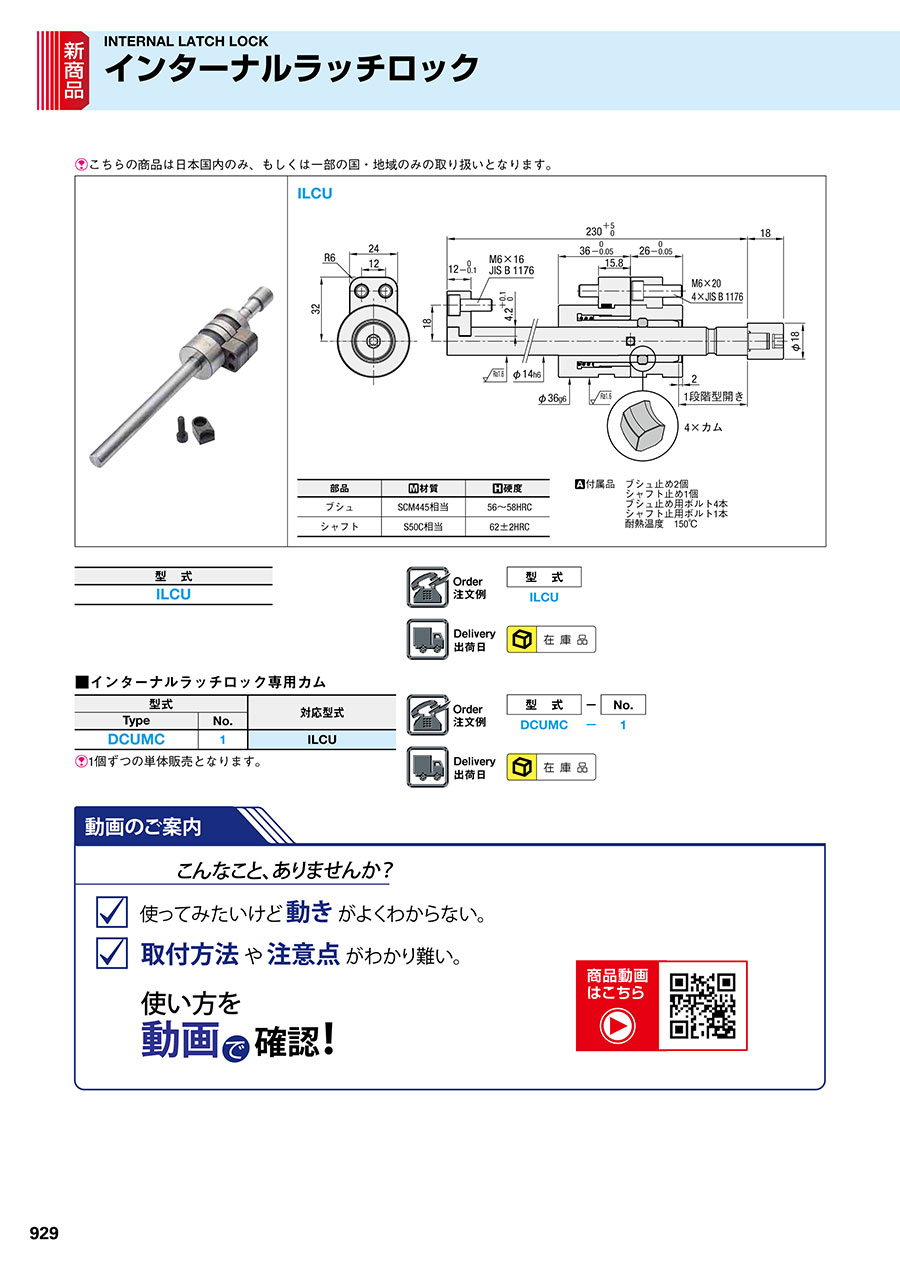

外形図
【ブシュ】
材 質：SCM445相当
表面処理：56−58HRC
耐熱温度：150℃
【ガイドシャフト】
材 質：S50C相当
表面処理：62±2HRC
耐熱温度：150℃
材 質：SCM445相当
表面処理：56−58HRC
耐熱温度：150℃
【ガイドシャフト】
材 質：S50C相当
表面処理：62±2HRC
耐熱温度：150℃
詳細情報
基本情報
インターナルラッチロックです。本商品は日本国内のみ、もしくは、一部の国、地域のみの取り扱いです。
概要・仕様
■動作
| 1段階型開き | 最大125mm／最小6mm |
| 2段階型開き | フリー |
| 最大耐荷重 | 1500kg |
■取付加工方法
注意：最低でも本製品2点を対角線上にバランスのとれた状態で配置してください。
 | ||
 | ||
| Aを起点に1段階目の型開きの長さを測り、ブシュ部分の位置を決めます。 | ||
 |  | |
| Bを起点にPL面から固定側取付板端面までの長さを測り、ガイドシャフトをカットします。 | ||
 | 加工図 | |
 | ガイドシャフトに固定具をかませるため、コの字に加工を施します。 | |
| 穴加工図 | ||
 | 可動側・固定側それぞれの型板にブシュを付属のボルトで固定します。 | |
 | 穴加工図 | |
 | 最後にガイドシャフトを通し、固定側取付板に付属のボルトで固定します。 | |
