後方2段突出しユニット
- 通常単価(税別)
- 57,750円～68,090円
- 税込単価
- 63,525円～74,899円
通常出荷日：在庫品1日目当日出荷可能
後方2段突出しユニットです。本商品は日本国内のみ、もしくは、一部の国、地域のみの取り扱いとなります。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図
材 質：SCM421相当
表面処理：58±2HRC
耐熱温度：150°C
表面処理：58±2HRC
耐熱温度：150°C
詳細情報
規格・納期
| 型式 | A | B | C | D | E | F | G | J | K | L | M | S | |
| Type | No. | ||||||||||||
| DCUMY | 1 | 14 | 28 | 25 | 32 | 21 | 25 | 16 | 185 | 7.2 | 270 | M6 | 83 |
| DCUMY | 2 | 16 | 32 | 30 | 36 | 24 | 28 | 18 | 252 | 8 | 337 | M8 | 123 |
概要・仕様
■動作
| DCUMY-1 | DCUMY-2 | |
| 1段目突き出し （L1） | 48mm | 60mm |
| 2段目突き出し （L2） | 62mm | 89mm |
| 最大耐荷重 | 1200kg | 1200kg |
■取付加工方法
 | 1段目突き出し量（L1）を決め、ガイドピンの上下をカットして長さを調節します。 |
 | ガイドピンにリング1を取り付けて、前方のエジェクタプレートに通します。 |
 | ガイドピンにリング2を取り付けて、後方のエジェクタプレートに通します。 |
 | 最後に可動側取付板にボルトで固定します。 |

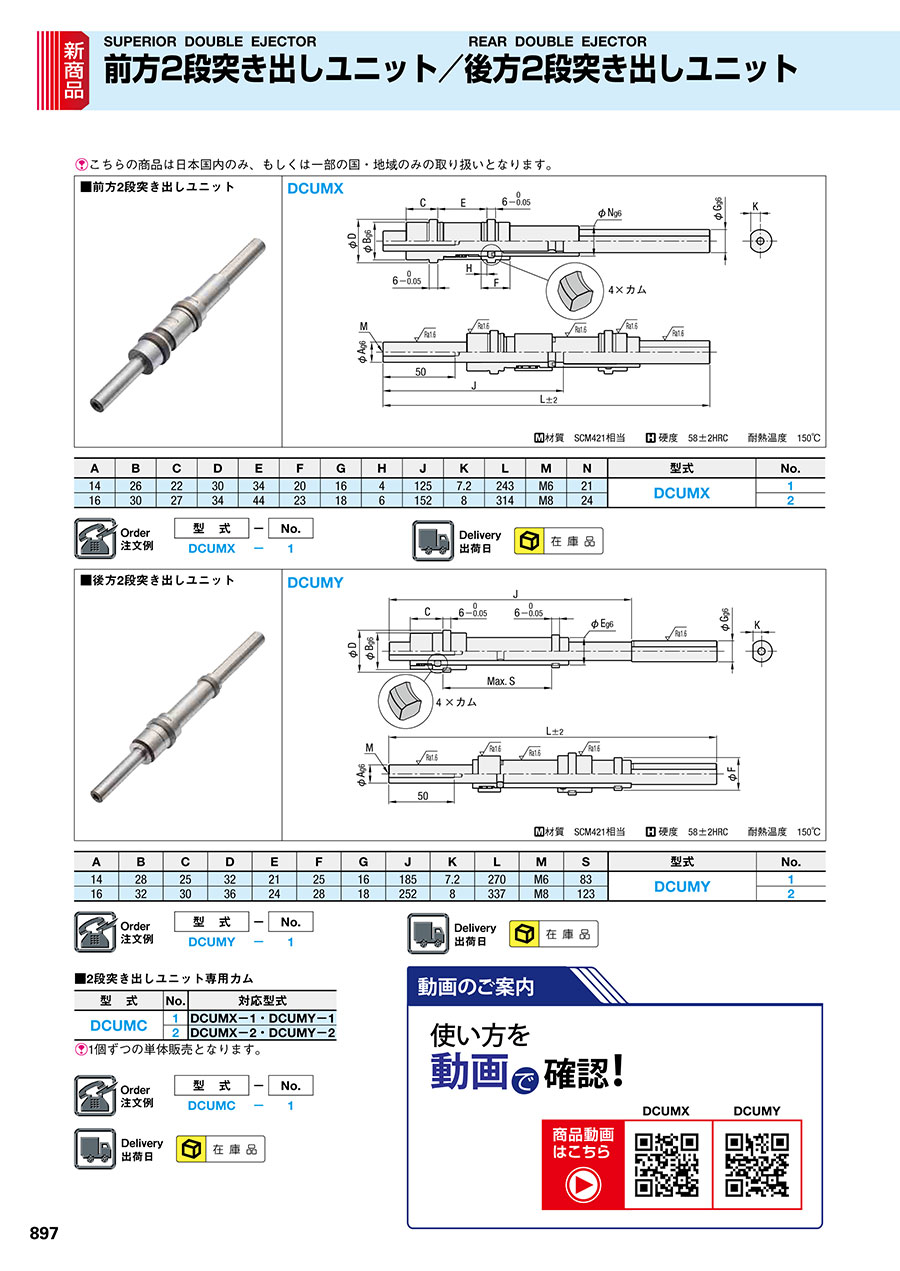

カタログ
