耐熱・抜きタップ付きデートマーク専用抜き治具
- 通常単価(税別)
- 2,000円～3,500円
- 税込単価
- 2,200円～3,850円
通常出荷日：在庫品1日目当日出荷可能
耐熱・抜きタップ付きタイプのデートマーク専用抜き治具となります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

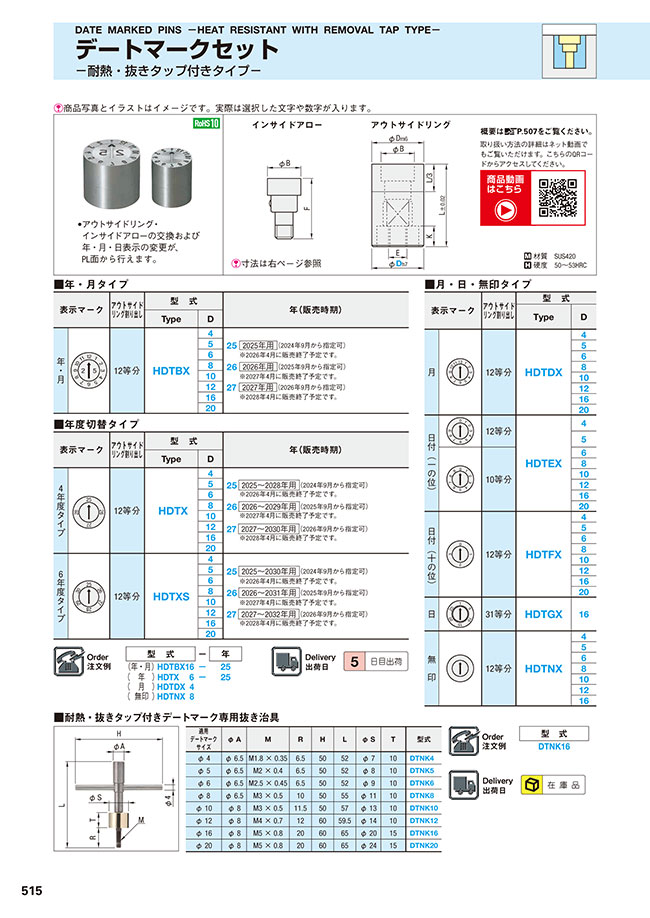

外形図・製品仕様
規格表
| 適用デートマークサイズ | φA | M | R | H | L | φS | T | 型式 |
|---|---|---|---|---|---|---|---|---|
| φ4 | φ6.5 | M1.8×0.35 | 6.5 | 50 | 52 | φ7 | 10 | DTNK4 |
| φ5 | φ6.5 | M2×0.4 | 6.5 | 50 | 52 | φ8 | 10 | DTNK5 |
| φ6 | φ6.5 | M2.5×0.45 | 6.5 | 50 | 52 | φ9 | 10 | DTNK6 |
| φ8 | φ6.5 | M3×0.5 | 10 | 50 | 55 | φ11 | 10 | DTNK8 |
| φ10 | φ8 | M3×0.5 | 11.5 | 50 | 57 | φ13 | 10 | DTNK10 |
| φ12 | φ8 | M4×0.7 | 12 | 60 | 59.5 | φ14 | 10 | DTNK12 |
| φ16 | φ8 | M5×0.8 | 20 | 60 | 65 | φ20 | 15 | DTNK16 |
| φ20 | φ8 | M5×0.8 | 20 | 60 | 65 | φ24 | 15 | DTNK20 |
注文例
出荷日
絞り込み条件：1 項目の仕様が未選択です
適用D寸(㎜)
- 4
- 5
- 6
- 8
- 10
- 12
- 16
- 20
タイプ
- DTNK
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
詳細情報
基本情報
耐熱・抜きタップ付きタイプのデートマーク専用抜き治具となります。
耐熱・抜きタップ付きデートマーク専用抜き治具のレビュー
抜き
4
4.02020/05/23
こちらの工具
がないと抜くのが
かなり難しく
難航するので
購入しました
1人が参考にしています。
２サイズ購入
5
5.02023/04/14
プラ型のデートマークを抜くためだけの治具ですが、
これがあれば、金型を傷めずに抜くことができます。
よく使うD8とD10...もっと読む
0人が参考にしています。
新製品のデートマークを表から抜くために使用。
4
4.02020/04/01
以前まではインサイドアローは表から取り外しできたのですが、デートマーク本体はそのまま取る事が出来ませんでした。
しかし抜...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q治具を使ってデートマークを取り外すとき、押さえた部分に負荷がかかり、型に傷がつきませんか。固定して抑えている部分の材質、硬度はどのようなものですか。
A
本商品は金型に傷が付かない仕様となっております。金型と接する箇所の材質は真鍮であり、硬度は入っておりません。
