プラ型用部品技術窓口

絞り込み条件

未確定：候補が137型番あります。

仕様
~mm
表示マーク
~mm
アウトサイドリング指定文字数
~mm
年(年)
~mm
- 25
- 26
適用デートマーク外径(mm)
~mm
- 4
- 5
- 6
- 8
- 10
- 12
- 16
- 20
刻印文字指定
~mm
- ※WOSで指定
タイプ
~mm
- HDTBX
- HDTDX
- HDTEX
- HDTFX
- HDTGX
- HDTMBX
- HDTNX
- HDTX
- HDTXS
CAD
- 2D
- 3D
出荷日
- すべて
- 5日以内

ミスミ

耐熱・抜きタップ付きタイプ

カタログ |P.515

数量スライド割引

4.2

平均満足度4.2

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

耐熱・抜きタップ付タイプ用インサイドアロー

通常価格(税別)： 3,570円 (税込価格：3,927円)

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

耐熱・抜きタップ付タイプ用アウトサイドリング

通常価格(税別)： 5,300円 (税込価格：5,830円)

通常出荷日：5 日目

耐熱・抜きタップ付きタイプのデートマークセットです。材質はマルテンサイト系ステ...

詳細情報を確認する

構成部品
インサイドアロー＋アウトサイドリング

未確定：候補が137型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

•アウトサイドリング・インサイドアローの交換および年・月・日表示の変更が、PL面から行えます。

No.	B	F	文字深さ	文字抜き勾配	矢印深さ	矢印抜き勾配
4	2.6	5.46	0.12	25°	0.22	13°
5	2.9	5.45	0.14	25°	0.25	13°
6	3.95	5.5	0.18	25°	0.35	13°
8	5	7.1	0.18	25°	0.35	13°
10	6.3	8.76	0.2	25°	0.4	13°
12	7.5	9.8	0.2	25°	0.4	13°
16	11	9.8	0.22	25°	0.4	13°
20	13.2	11.8	0.22	25°	0.4	13°

材質 SUS420
硬度 50～53HRC

概要は P.507をご覧ください。
取り扱い方法の詳細はネット動画でもご覧いただけます。こちらのQRコードからアクセスしてください。

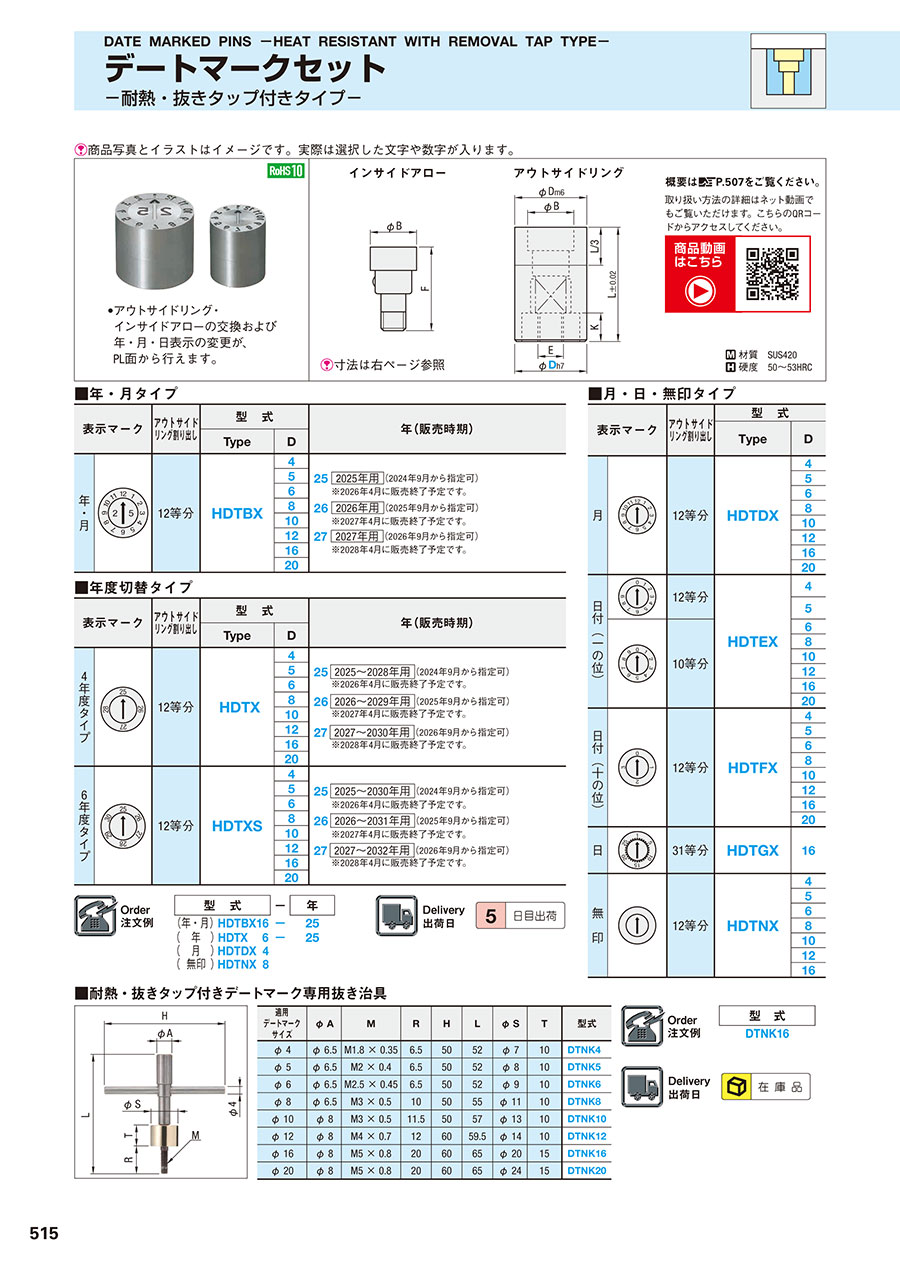

耐熱・抜きタップ付きタイプ

商品動画はこちら金型デートマークセット～特徴と取り付け・取り外し方法～ - YouTube

規格表

■年・月タイプ

表示マーク	アウ卜サイドリング割り出し	型式		年（販売時期）
表示マーク	アウ卜サイドリング割り出し	Type	D	年（販売時期）
年・月	12等分	HDTBX	4	25 2025年用 ※ 2025年11月以降は生産調整の為、5日目出荷となります。 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2026年11月以降は生産調整の為、5日目出荷となります。 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2027年11月以降は生産調整の為、5日目出荷となります。 2028年4月に販売終了予定です。
			5
			6
			8
			10
			12
			16
			20

■年度切替タイプ

表示マーク	アウ卜サイドリング割り出し	型式		年（販売時期）
表示マーク	アウ卜サイドリング割り出し	Type	D	年（販売時期）
4年度タイプ	12等分	HDTX	4	25 2025年用 ※ 2025年11月以降は生産調整の為、5日目出荷となります。 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2026年11月以降は生産調整の為、5日目出荷となります。 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2027年11月以降は生産調整の為、5日目出荷となります。 2028年4月に販売終了予定です。
			5
			6
			8
			10
			12
			16
			20
6年度タイプ	12等分	HDTXS	4	25 2025年用 ※ 2025年11月以降は生産調整の為、5日目出荷となります。 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2026年11月以降は生産調整の為、5日目出荷となります。 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2027年11月以降は生産調整の為、5日目出荷となります。 2028年4月に販売終了予定です。
			5
			6
			8
			10
			12
			16
			20

■月・日・無印タイプ

表示マーク	アウ卜サイドリング割り出し	型式
表示マーク	アウ卜サイドリング割り出し	Type	D
月	12等分	HDTDX	4
			5
			6
			8
			10
			12
			16
			20
日付（一の位）	12等分	HDTEX	4
	12等分		5
	10等分		6
			8
			10
			12
			16
			20
日付（十の位）	12等分	HDTFX	4
			5
			6
			8
			10
			12
			16
			20
日	31等分	HDTGX	16
無印	12等分	HDTNX	4
			5
			6
			8
			10
			12
			16

注文例

出荷日

外形図・製品仕様

•アウトサイドリング・インサイドアローの交換および年・月・日表示の変更が、PL面から行えます。

No.	B	F	文字深さ	文字抜き勾配	矢印深さ	矢印抜き勾配
4	2.6	5.46	0.12	25°	0.22	13°
5	2.9	5.45	0.14	25°	0.25	13°
6	3.95	5.5	0.18	25°	0.35	13°
8	5	7.1	0.18	25°	0.35	13°
10	6.3	8.76	0.2	25°	0.4	13°
12	7.5	9.8	0.2	25°	0.4	13°
16	11	9.8	0.22	25°	0.4	13°
20	13.2	11.8	0.22	25°	0.4	13°



1 6 A F K P U Z	2 7 B G L Q V	3 8 C H M R W	4 9 D I N S X	5 0 E J O T Y

材質 SUS420 硬度 50～53HRC
概要は P.507をご覧ください。

規格表

■インサイドアロー文字指定タイプ

表示マーク	アウ卜サイドリング割り出し	型式		刻印文字（2文字指定・表示マークの青文字部）
表示マーク	アウ卜サイドリング割り出し	Type	D	刻印文字（2文字指定・表示マークの青文字部）
2文字・月	12等分	HDTMBX	4
			5	1 6 A F K P U Z	2 7 B G L Q V	3 8 C H M R W	4 9 D I N S X	5 0 E J O T Y
			6
			8
			10
			12
			16

／（スラッシュ）は／で、-（マイナス）は＃で、耐熱・抜きタップ付きタイプ（スペース）は%でご指定ください。

注文例

出荷日

規格表

■アウトサイドリング文字指定タイプデートマークセット

表示マーク
1M （1ヶ所）	2M （2ヶ所）	3M （3ヶ所）	4M （4ヶ所）	5M （5ヶ所）	6M （6ヶ所）	10M （10ヶ所）	12M （12ヶ所）
刻印位置	刻印位置	刻印位置	刻印位置	刻印位置	刻印位置	刻印位置	刻印位置

				アウトサイドリングの割り出しは10等分です。		アウトサイドリングの割り出しは10等分です。
各刻印位置に1～3文字まで指定可			各刻印位置に1～2文字まで指定可			各刻印位置に1文字のみ指定可

型式					刻印文字（1～3文字指定・表示マークの青文字部）
Type	表示マーク			D	刻印位置①～⑫
HDTX	1M 2M 3M	4M 5M※ 6M※	10M※ 12M	4
				5	1 6 A F K P U Z	2 7 B G L Q V	3 8 C H M R W	4 9 D I N S X	5 0 E J O T Y
				6
				8
				10
				12
				16

／（スラッシュ）は／、-（マイナス）は＃、耐熱・抜きタップ付きタイプ（スペース）は%でご指定ください。※表示マーク5M・6M・10MのD4・D5は適用不可です

●アウトサイドリングの割り出し

1M・2M・3M 4M・6M・12M	12等分	D4・D5の割り出しは、12等分に設定するため、位置をずらしたボール2コ+6本溝を採用しています。 P.507
5M・10M	10等分

注文例

出荷日

型番リスト

表示件数

型番

仕様

表示マーク

アウトサイドリング指定文字数

年

(年)

適用デートマーク外径

(mm)

刻印文字指定

RoHS?

最小発注数量

年・月タイプ	年・月	-	25	4	-	10	1個
年・月タイプ	年・月	-	26	4	-	10	1個
年・月タイプ	年・月	-	25	5	-	10	1個
年・月タイプ	年・月	-	26	5	-	10	1個
年・月タイプ	年・月	-	25	6	-	10	1個
年・月タイプ	年・月	-	26	6	-	10	1個
年・月タイプ	年・月	-	25	8	-	10	1個
年・月タイプ	年・月	-	26	8	-	10	1個
年・月タイプ	年・月	-	25	10	-	10	1個
年・月タイプ	年・月	-	26	10	-	10	1個
年・月タイプ	年・月	-	25	12	-	10	1個
年・月タイプ	年・月	-	26	12	-	10	1個
年・月タイプ	年・月	-	25	16	-	10	1個
年・月タイプ	年・月	-	26	16	-	10	1個
年・月タイプ	年・月	-	25	20	-	10	1個
年・月タイプ	年・月	-	26	20	-	10	1個
月・日・無印タイプ	月	-	-	4	-	10	1個
月・日・無印タイプ	月	-	-	5	-	10	1個
月・日・無印タイプ	月	-	-	6	-	10	1個
月・日・無印タイプ	月	-	-	8	-	10	1個
月・日・無印タイプ	月	-	-	10	-	10	1個
月・日・無印タイプ	月	-	-	12	-	10	1個
月・日・無印タイプ	月	-	-	16	-	10	1個
月・日・無印タイプ	月	-	-	20	-	10	1個
月・日・無印タイプ	日付（一の位）	-	-	4	-	10	1個
月・日・無印タイプ	日付（一の位）	-	-	5	-	10	1個
月・日・無印タイプ	日付（一の位）	-	-	6	-	10	1個
月・日・無印タイプ	日付（一の位）	-	-	8	-	10	1個
月・日・無印タイプ	日付（一の位）	-	-	10	-	10	1個
月・日・無印タイプ	日付（一の位）	-	-	12	-	10	1個
月・日・無印タイプ	日付（一の位）	-	-	16	-	10	1個
月・日・無印タイプ	日付（一の位）	-	-	20	-	10	1個
月・日・無印タイプ	日付（十の位）	-	-	4	-	10	1個
月・日・無印タイプ	日付（十の位）	-	-	5	-	10	1個
月・日・無印タイプ	日付（十の位）	-	-	6	-	10	1個
月・日・無印タイプ	日付（十の位）	-	-	8	-	10	1個
月・日・無印タイプ	日付（十の位）	-	-	10	-	10	1個
月・日・無印タイプ	日付（十の位）	-	-	12	-	10	1個
月・日・無印タイプ	日付（十の位）	-	-	16	-	10	1個
月・日・無印タイプ	日付（十の位）	-	-	20	-	10	1個
月・日・無印タイプ	日（31等分）	-	-	16	-	10	1個
インサイドアロー文字指定	インサイドアロー文字指定	-	-	4	※WOSで指定	10	1個
インサイドアロー文字指定	インサイドアロー文字指定	-	-	5	※WOSで指定	10	1個
インサイドアロー文字指定	インサイドアロー文字指定	-	-	6	※WOSで指定	10	1個
インサイドアロー文字指定	インサイドアロー文字指定	-	-	8	※WOSで指定	10	1個
インサイドアロー文字指定	インサイドアロー文字指定	-	-	10	※WOSで指定	10	1個
インサイドアロー文字指定	インサイドアロー文字指定	-	-	12	※WOSで指定	10	1個
インサイドアロー文字指定	インサイドアロー文字指定	-	-	16	※WOSで指定	10	1個
月・日・無印タイプ	無印	-	-	4	-	10	1個
月・日・無印タイプ	無印	-	-	5	-	10	1個
月・日・無印タイプ	無印	-	-	6	-	10	1個
月・日・無印タイプ	無印	-	-	8	-	10	1個
月・日・無印タイプ	無印	-	-	10	-	10	1個
月・日・無印タイプ	無印	-	-	12	-	10	1個
月・日・無印タイプ	無印	-	-	16	-	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	-	4	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	-	5	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	-	6	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	-	8	※WOSで指定	10	1個
アウトサイドリング文字指定	アウトサイドリング文字指定	1ヶ所	-	10	※WOSで指定	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,410円 ( 14,751円 )	5日目
13,410円 ( 14,751円 )	5日目
12,800円 ( 14,080円 )	5日目
12,800円 ( 14,080円 )	5日目
11,450円 ( 12,595円 )	5日目
11,450円 ( 12,595円 )	5日目
11,670円 ( 12,837円 )	5日目
11,670円 ( 12,837円 )	5日目
11,990円 ( 13,189円 )	5日目
11,990円 ( 13,189円 )	5日目
12,420円 ( 13,662円 )	5日目
12,420円 ( 13,662円 )	5日目
14,150円 ( 15,565円 )	5日目
14,150円 ( 15,565円 )	5日目
15,960円 ( 17,556円 )	5日目
15,960円 ( 17,556円 )	5日目
12,740円 ( 14,014円 )	5日目
12,160円 ( 13,376円 )	5日目
10,910円 ( 12,001円 )	5日目
11,130円 ( 12,243円 )	5日目
11,450円 ( 12,595円 )	5日目
11,880円 ( 13,068円 )	5日目
13,500円 ( 14,850円 )	5日目
15,300円 ( 16,830円 )	5日目
12,740円 ( 14,014円 )	5日目
12,160円 ( 13,376円 )	5日目
11,240円 ( 12,364円 )	5日目
11,450円 ( 12,595円 )	5日目
11,780円 ( 12,958円 )	5日目
12,420円 ( 13,662円 )	5日目
14,150円 ( 15,565円 )	5日目
15,300円 ( 16,830円 )	5日目
12,060円 ( 13,266円 )	5日目
11,520円 ( 12,672円 )	5日目
10,700円 ( 11,770円 )	5日目
10,910円 ( 12,001円 )	5日目
11,130円 ( 12,243円 )	5日目
11,780円 ( 12,958円 )	5日目
13,400円 ( 14,740円 )	5日目
14,460円 ( 15,906円 )	5日目
14,800円 ( 16,280円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
10,060円 ( 11,066円 )	5日目
9,600円 ( 10,560円 )	5日目
8,860円 ( 9,746円 )	5日目
9,080円 ( 9,988円 )	5日目
9,290円 ( 10,219円 )	5日目
9,830円 ( 10,813円 )	5日目
11,240円 ( 12,364円 )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

耐熱・抜きタップ付きタイプのデートマークセットです。材質はマルテンサイト系ステンレス鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐熱・抜きタップ付きタイプのレビュー

4.2平均満足度：4.25件のレビュー

星5
60%
星4
20%
星3
0%
星2
20%
星1
0%

樹脂型のデートマーク

満足度：5.02018/11/19

新規型にデートマークを追加したかったのですが、水管があり設置に困ってました。　その際にこの商品を見つけて、助かってます。...もっと読む

1人が参考にしています。

ゴム型で使用

満足度：2.02023/10/12

仕組みとしてはとても良いですが、ゴム型への導入は要検討した方が良いです。1回生産したら中の駒が回らなくなります。

ミスミからのコメント

ご利用いただき、またフィードバックを頂きありがとうございます。本製品は主に樹脂成型向けに設計されており、ゴム型への使用は推奨しておりません。ゴム型用の商品は商品名に「ゴム型用」と明記しております。こちらの商品をご確認いただけますと幸いです。今後ともより良い商品・サービス提供に努めて参る所存でございます。引き続きご高配賜りますよう、何卒宜しくお願い申し上げます。

0人が参考にしています。

射出成形金型用製造ロットトレーサビリティー用途

満足度：4.02023/02/01

国内金型メーカー指定である事から月平均1～2個購入しております。以前より価格変動もなく品質も安定しており助かっております...もっと読む

0人が参考にしています。

金型用

満足度：5.02023/01/26

この商品は自社の金型用に購入しました。通常、ミスミのデートマークを使っていますので、字体が統一されて良いように思います。...もっと読む

0人が参考にしています。

製品成形ロッド識別に使用。

満足度：5.02020/03/02

以前のＰＬ交換タイプはインサイドアローは表から取れましたがアウトサイドリングは裏から叩かないと抜けませんでしたが、新しく...もっと読む

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品耐熱・抜きタップ付きタイプ	耐熱・抜きタップ付タイプ用アウトサイドリング	耐熱・抜きタップ付タイプ用インサイドアロー	耐熱・抜きタップ付きデートマーク専用抜き治具	金型デートマークセット（PL面交換タイプ）	金型デートマークセット（プレート側交換タイプ）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	2,000円 -	-	-
通常出荷日	5日目	5日目	5日目	在庫品1日目	在庫品1日目〜	在庫品1日目〜
構成部品	インサイドアロー＋アウトサイドリング	アウトサイドリングのみ	インサイドアローのみ	-	-	-
