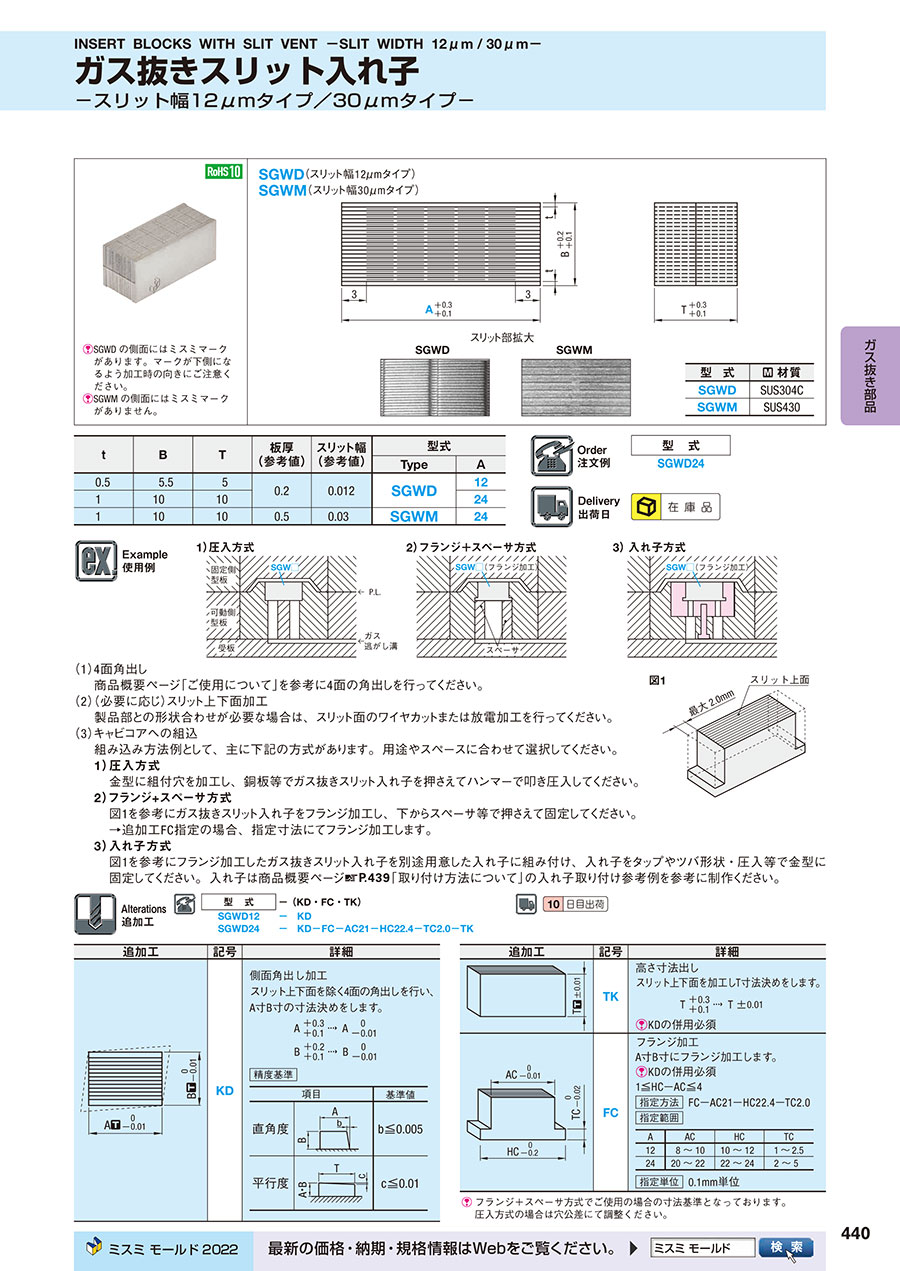

ガス抜きスリット入れ子

外形図・製品仕様

[ ! ] SGWD の側面にはミスミマークがあります。マークが下側になるよう加工時の向きにご注意ください。
[ ! ] SGWM の側面にはミスミマークがありません。

SGWD（スリット幅12μmタイプ）
SGWM（スリット幅30μmタイプ）

SGWD

SGWM

スリット部拡大

[ M ] 材質 SGWD：SUS304C   SGWM：SUS430

規格表

注文例

出荷日

在庫品

関連情報

使用例

1）圧入方式 2）フランジ＋スペーサ方式 3）入れ子方式

図1

（1）4面角出し
     商品概要ページ「ご使用について」を参考に4面の角出しを行ってください。
（2）（必要に応じ）スリット上下面加工
     製品部との形状合わせが必要な場合は、スリット面のワイヤカットまたは放電加工を行ってください。
（3）キャビコアへの組込
     組み込み方法例として、主に下記の方式があります。用途やスペースに合わせて選択してください。
     1）圧入方式
         金型に組付穴を加工し、銅板等でガス抜きスリット入れ子を押さえてハンマーで叩き圧入してください。
     2）フランジ+スペーサ方式
         図1を参考にガス抜きスリット入れ子をフランジ加工し、下からスペーサ等で押さえて固定してください。
         →追加工FC指定の場合、指定寸法にてフランジ加工します。
     3）入れ子方式
         図1を参考にフランジ加工したガス抜きスリット入れ子を別途用意した入れ子に組み付け、入れ子をタップやツバ形状・圧入等で金型に
         固定してください。入れ子は商品概要ページ>> P.439「取り付け方法について」の入れ子取り付け参考例を参考に制作ください。

追加工

追加工	記号	詳細
	KD	側面角出し加工 スリット上下面を除く4面の角出しを行い、 A寸B寸の寸法決めをします。
		A＋0.3＋0.1 → A 0－0.01  B＋0.2＋0.1 → B 0－0.01
		精度基準
		項目 基準値 直角度 b≦0.005 平行度 c≦0.01

追加工	記号	詳細
	TK	高さ寸法出し スリット上下面を加工しT寸法決めをします。 T＋0.3＋0.1 → T±0.01 [ ! ]KDの併用必須
	FC	フランジ加工 A寸B寸にフランジ加工します [ ! ]KDの併用必須 1≦HC－AC≦4 指定方法 FC－AC21－HC22.4－TC2.0
		指定範囲
		A AC HC TC 12 8 ～ 10 10 ～ 12 1～2.5 24 20 ～ 22 22 ～ 24 2 ～ 5
		指定単位 0.1mm単位

[ ! ] フランジ+スペーサ方式でご使用の場合の寸法基準となっております。圧入方式の場合は穴公差にて調整ください。
