プラ型用部品技術窓口
二色成形用スライドコアユニット スライド量6㎜
- 通常単価(税別)
- 31,600円～78,000円
- 税込単価
- 34,760円～85,800円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
二色成形用スライドコアユニットとなります。スライド量6mmです。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

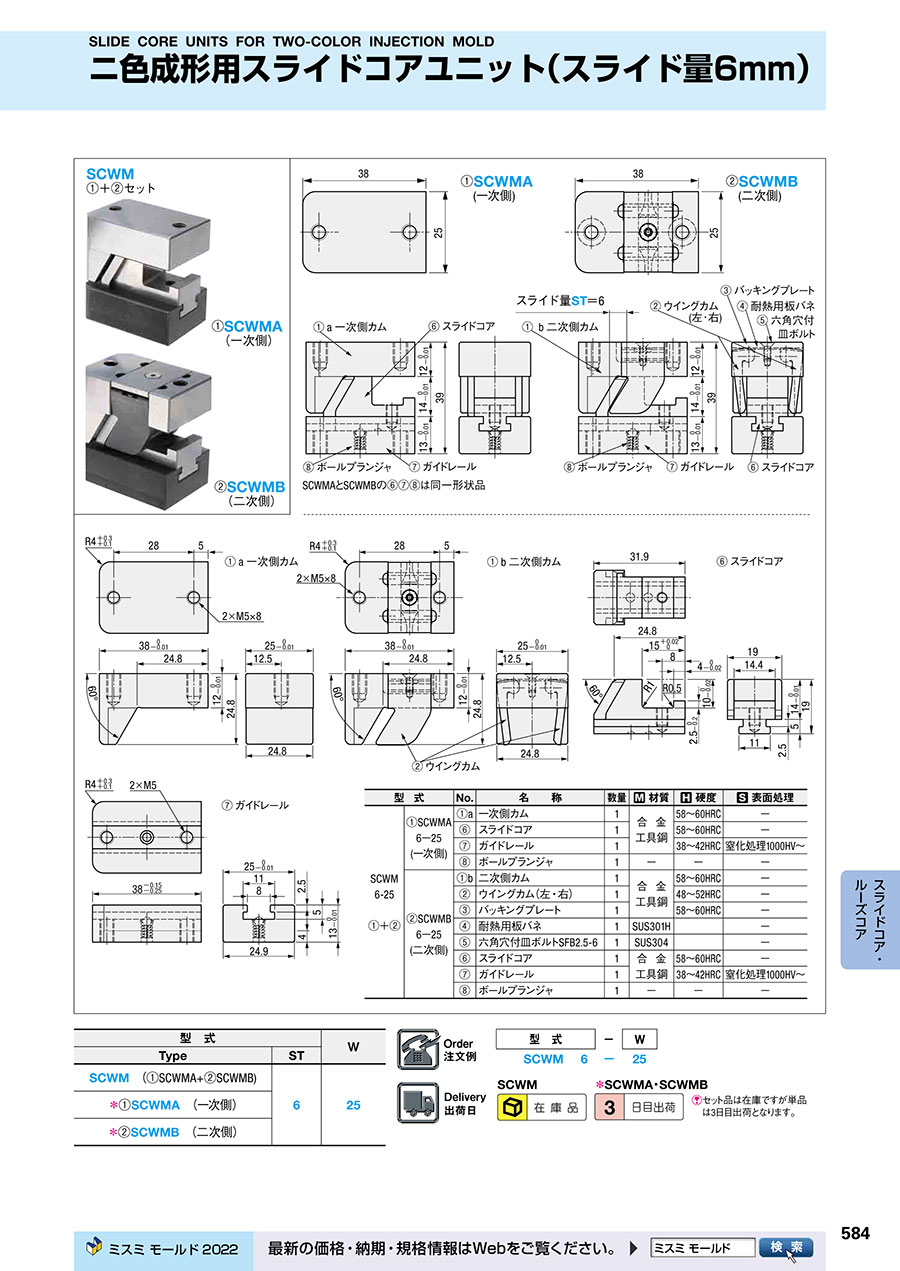

外形図・製品仕様
| 型 式 | No. | 名 称 | 数量 | 材質 | 硬度 | 表面処理 | |
|---|---|---|---|---|---|---|---|
| SCWM 6-25 ①+② | ①SCWMA 6-25 （一次側） | ①a | 一次側カム | 1 | 合 金 工具鋼 | 58～60HRC | - |
| ⑥ | スライドコア | 1 | 58～60HRC | - | |||
| ⑦ | ガイドレール | 1 | 38～42HRC | 窒化処理1000HV～ | |||
| ⑧ | ボールプランジャ | 1 | - | - | - | ||
| ②SCWMB 6-25 （二次側） | ①b | 二次側カム | 1 | 合 金 工具鋼 | 58～60HRC | - | |
| ② | ウイングカム（左・右） | 1 | 48～52HRC | - | |||
| ③ | バッキングプレート | 1 | 58～60HRC | - | |||
| ④ | 耐熱用板バネ | 1 | SUS301H | - | |||
| ⑤ | 六角穴付皿ボルトSFB2.5-6 | 1 | SUS304 | - | |||
| ⑥ | スライドコア | 1 | 合 金 工具鋼 | 58～60HRC | - | ||
| ⑦ | ガイドレール | 1 | 38～42HRC | 窒化処理1000HV～ | |||
| ⑧ | ボールプランジャ | 1 | - | - | - | ||
規格表
| 型 式 | W | |
|---|---|---|
| Type | ST | |
| SCWM （①SCWMA+②SCWMB） | 6 | 25 |
| ※①SCWMA （一次側） | ||
| ※②SCWMB （二次側） | ||
注文例
出荷日
カタログ
