冷却回路板 -耐熱タイプ-
- 通常単価(税別)
- 2,540円～3,390円
- 税込単価
- 2,794円～3,729円
通常出荷日：在庫品1日目当日出荷可能
耐熱タイプの冷却回路板（耐熱180℃）です。本体の材質は機械構造用炭素鋼＋ニッケルメッキです。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 材質 | |
| 本体：S45C+ニッケルメッキ | |
| Oリング：ふっ素ゴム | |
| 付属品 SCB6-20 |
規格表
| Oリング サイズ | W | W1 | 型 式 | |
|---|---|---|---|---|
| Type | L | |||
| JIS G40 | 95 | 75 | BRJH | 50 |
| JIS G60 | 125 | 105 | 80 | |
| JIS G70 | 145 | 125 | 100 | |
| 常圧980kPa（10kgf/cm2）以下でご使用ください。 | ||||
注文例
出荷日
関連情報

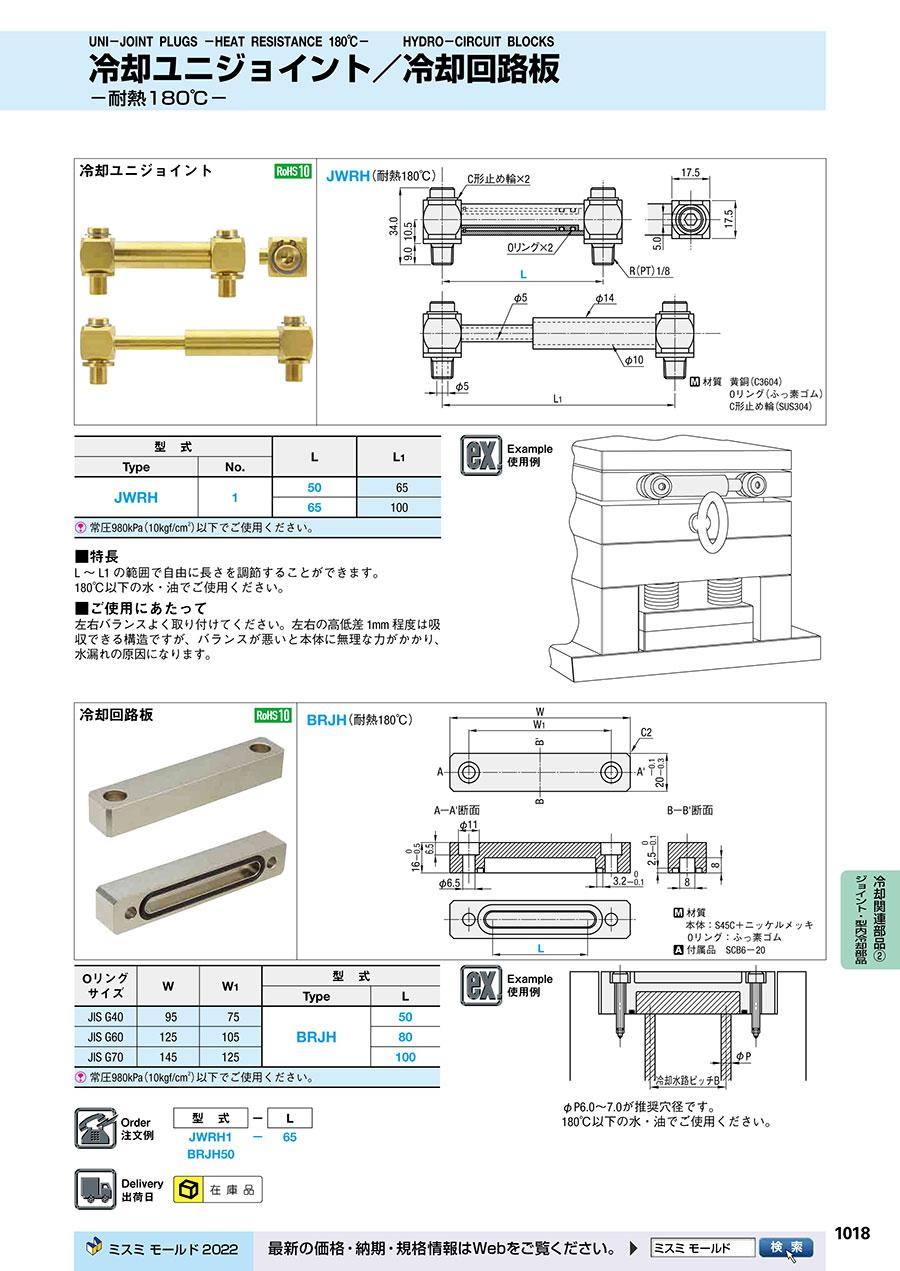

カタログ
冷却回路板 -耐熱タイプ-のレビュー
金型の冷却回路
4
4.02022/03/08
射出成形金型の冷却水の折り返し水管の代わりに設置。付けたままに出来るのは良いですが、水が完全に抜け難いのが難点です。
0人が参考にしています。
金型温調回路
5
5.02019/05/09
プラスチック製からの交換パーツとして購入
寸法もピッタリでした。
パッキンもついていて、すぐに使えました。
0人が参考にしています。
金型内で水冷を循環させる為に使用
4
4.02018/03/01
簡単に取り付けられて型への収まりも良いので非常に使える部品でありますが、入荷まである程度日数がかかっても、全長を指定でき...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q冷却回路板に使用しているOリングは一般的なものですか？材質や寸法の詳細を教えてください。
A
OリングはJIS相当品となります。材質や寸法はカタログのORG（P1037）をご参照ください。
