ステンレスバッフル板 -テーパスクリューブラグ付き-
- 通常単価(税別)
- -
- 税込単価
- -
テーパスクリューブラグ付きのステンレスバッフル板です。バッフル版の回転方向の位...
詳細情報を確認する型番

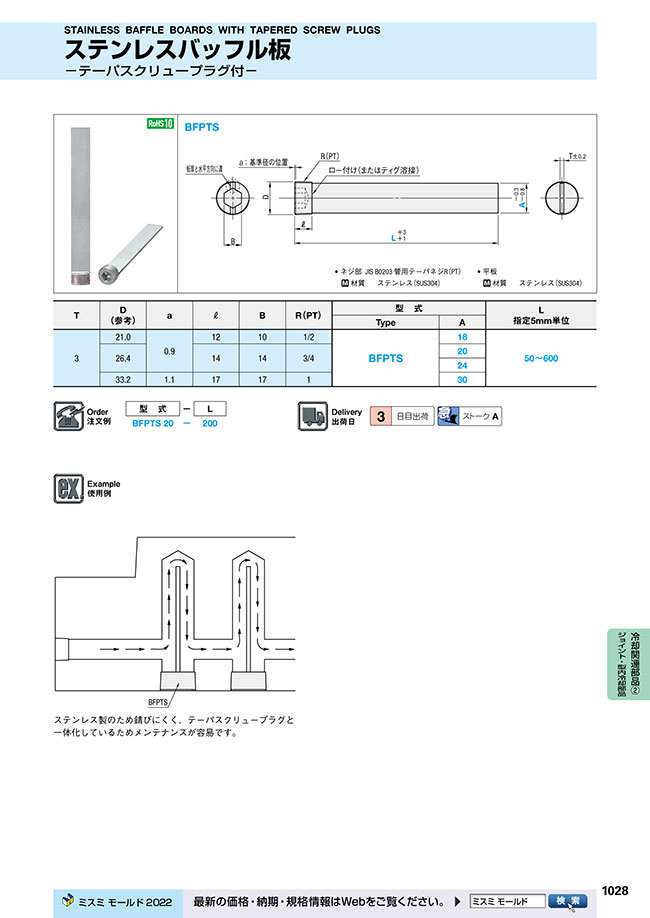

外形図・製品仕様
• ネジ部 JIS B0203 管用テーパネジR（PT）
材質 ステンレス（SUS304）
材質 ステンレス（SUS304）
• 平板
材質 ステンレス（SUS304）
材質 ステンレス（SUS304）
規格表
| T | D （参考） | a | ℓ | B | R（PT） | 型 式 | L 指定5mm単位 | |
|---|---|---|---|---|---|---|---|---|
| Type | A | |||||||
| 3 | 21.0 | 0.9 | 12 | 10 | 1/2 | BFPTS | 18 | 50～600 |
| 26.4 | 14 | 14 | 3/4 | 20 | ||||
| 24 | ||||||||
| 33.2 | 1.1 | 17 | 17 | 1 | 30 | |||
注文例
出荷日
関連情報
絞り込み条件：2 項目の仕様が未選択です
A寸法（幅）(mm)
- 18
- 20
- 24
- 30
L(全長)(mm)
[50-600/5mm単位]タイプ
- BFPTS
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
テーパスクリューブラグ付きのステンレスバッフル板です。バッフル版の回転方向の位置は締め具合で調整可能です。
ステンレスバッフル板 -テーパスクリューブラグ付き-のレビュー
金型冷却用
5
5.02023/01/16
この商品は自社の金型工程の金型の冷却用の設備で使用しています。この商品のおかげで金型用の冷却水の流れがスムーズになって、...もっと読む
0人が参考にしています。
固定
4
4.02021/03/28
下がネジで固定されているので
その点は普通のバッフルとは
違います
成形屋がばらすときはこちらです
0人が参考にしています。
冷却
4
4.02021/01/13
バッフルの下が
ネジ式なので垂直度がたもたれて
冷却回路がスム−ズに
いきますね
0人が参考にしています。
冷却
4
4.02021/01/13
おおかたコアピンがある場合
ピンのうらにこちらを
設置して冷却回路を
もうけます
変形せずにすみます
0人が参考にしています。
金型部品
5
5.02020/06/15
この様な専門的分野の商品を取り扱って頂いて、手軽に注文できるので重宝しております。性能も問題ありませんでした。
0人が参考にしています。
よくあるご質問（FAQ）
Qステンレスバッフル板の下穴（水穴）の加工方法を教えてください。
A
A寸+1㎜以下を目安にしてください。なお、最大で1㎜としているのはA寸公差がマイナス目になっているためです。
