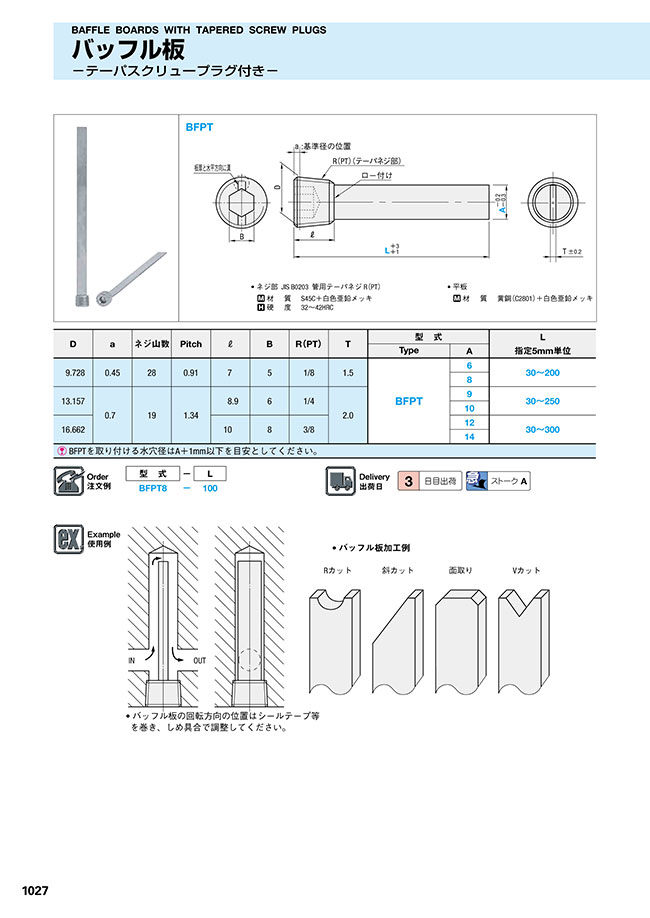

カタログ |P.1027

ミスミ

バッフル板 -テーパスクリューブラグ付き-

4.1

平均満足度4.1

この商品のレビューをみる（12件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

バッフル板 -ブランクタイプ-

4.3

通常価格(税別)： 280円 (税込価格：308円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スパイラルバッフル板 -セパレートタイプ・ストレートタイプ-

通常価格(税別)： 300円 (税込価格：330円)

通常出荷日：在庫品1日目

テーパスクリューブラグ付きのバッフル板です。バッフル版の回転方向の位置は締め具...

詳細情報を確認する

材質
黄銅
テーパスクリュプラグ有無
有
仕切り板
なし
形状
平板

ご注意

表面処理仕様を亜鉛メッキから白色亜鉛メッキに変更いたしました。

無料3D-CADライブラリー申し込み受付中

型番

未確定 6 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

• ネジ部 JIS B0203 管用テーパネジ R（PT）
材質 S45C+白色亜鉛メッキ
硬度 32～42HRC

• 平板
材質黄銅（C2801）+白色亜鉛メッキ

規格表

D	a	ネジ山数	Pitch	ℓ	B	R（PT）	T	型式		L
D	a	ネジ山数	Pitch	ℓ	B	R（PT）	T	Type	A	指定5mm単位
9.728	0.45	28	0.91	7	5	1/8	1.5	BFPT	6	30～200
9.728	0.45	28	0.91	7	5	1/8	1.5		8	30～200
13.157	0.7	19	1.34	8.9	6	1/4	2.0		9	30～250
13.157				8.9	6	1/4			10	30～250
16.662				10	8	3/8			12	30～300
16.662				10	8	3/8			14	30～300
BFPTを取り付ける水穴径はA+1mm以下を目安としてください。

注文例

出荷日

絞り込み条件：2 項目の仕様が未選択です

A寸法（幅）(mm)
- 6
- 8
- 9
- 10
- 12
- 14
L(全長)(mm)
[30-300/5mm単位]
タイプ
- BFPT
CAD
- 2D
- 3D
出荷日
すべて
3日以内

型番リスト

表示件数

型番

A寸法（幅）

(mm)

L(全長)

(mm)

最小発注数量

6	30 ～ 200	1個
8	30 ～ 200	1個
9	30 ～ 250	1個
10	30 ～ 250	1個
12	30 ～ 300	1個
14	30 ～ 300	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

テーパスクリューブラグ付きのバッフル板です。バッフル版の回転方向の位置は締め具合で調整可能です。

ご注意

表面処理仕様を亜鉛メッキから白色亜鉛メッキに変更いたしました。

商品担当おすすめ

ミスミ
冷却用ジョイント
冷却用ジョイントです。ステンレス、黄銅、黄銅（六角穴付）タイプから選択可能です。
ミスミ
冷却ユニジョイント -耐熱80℃-
冷却ユニジョイント（耐熱80℃）は、金型の冷却配管用のジョイントパイプです。
ミスミ
冷却ユニジョイント -耐熱タイプ-
冷却ユニジョイント（耐熱180℃）です。金型の冷却配管用に使用するジョイントパイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
