金型用マニホールド
未確定：候補が36型番あります。
商品情報
外形図・製品仕様
※上記は「KMB-ABC4-G8-R3」の図面です。
| 材質： | アルミ（A6063） |
| 付属品： | 六角穴付ボルト（4本） |
※上記は「KMS-K3-G3」の図面です。
| 材質： | アルミ（A6063） |
| 付属品： | 六角穴付ボルト（4本） |
規格表
| 付属品 4本 | d1 | d2 | t1 | Q | W | 型式 | Rc（PT）選択 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 穴加工面（H） | 一面の穴数（N） | G | R | |||||||||
| CB 5- 40 | 9.5 | 5.5 | 5.4 | 6 | 30 | KMB- （分岐タイプ） KMS- （集約タイプ） | （分岐タイプ） 一面：A・B・C 二面：AB・BC・AC 三面：ABC （集約タイプ） L字穴：L 貫通穴：K | 1～4 | 1（1/8） | 1（1/8） 2（1/4） 3（3/8） 4（1/2） 6（3/4） KMSは Rの指定不要 | |||
| CB 5- 45 | 35 | 2（1/4） | |||||||||||
| CB 5- 50 | 40 | 3（3/8） | |||||||||||
| CB 8- 65 | 14 | 9 | 8.6 | 8 | 50 | 4（1/2） | |||||||
| CB 8- 75 | 60 | 6（3/4） | |||||||||||
| CB 8- 80 | 65 | 8（1） | |||||||||||
| CB10- 90 | 17 | 11 | 10.8 | 9 | 75 | 10（1・1/4） | |||||||
| CB10-100 | 85 | 12（1・1/2） | |||||||||||
| KMBの場合は、G≧R、KMSの場合は、G≦6となります。 | |||||||||||||
注文例
出荷日
追加工
関連情報
ピッチ（P）と全長（L）
| 分岐（R） 集約（G） | ピッチ （P） | 全長L＝（N-1）×P+70 | |||
|---|---|---|---|---|---|
| N＝1 | N＝2 | N＝3 | N＝4 | ||
| 1 | 25 | 70 | 95 | 120 | 145 |
| 2 | 35 | 70 | 105 | 140 | 175 |
| 3 | 40 | 70 | 110 | 150 | 190 |
| 4 | 45 | 70 | 115 | 160 | 205 |
| 6 | 50 | 70 | 120 | 170 | 220 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |

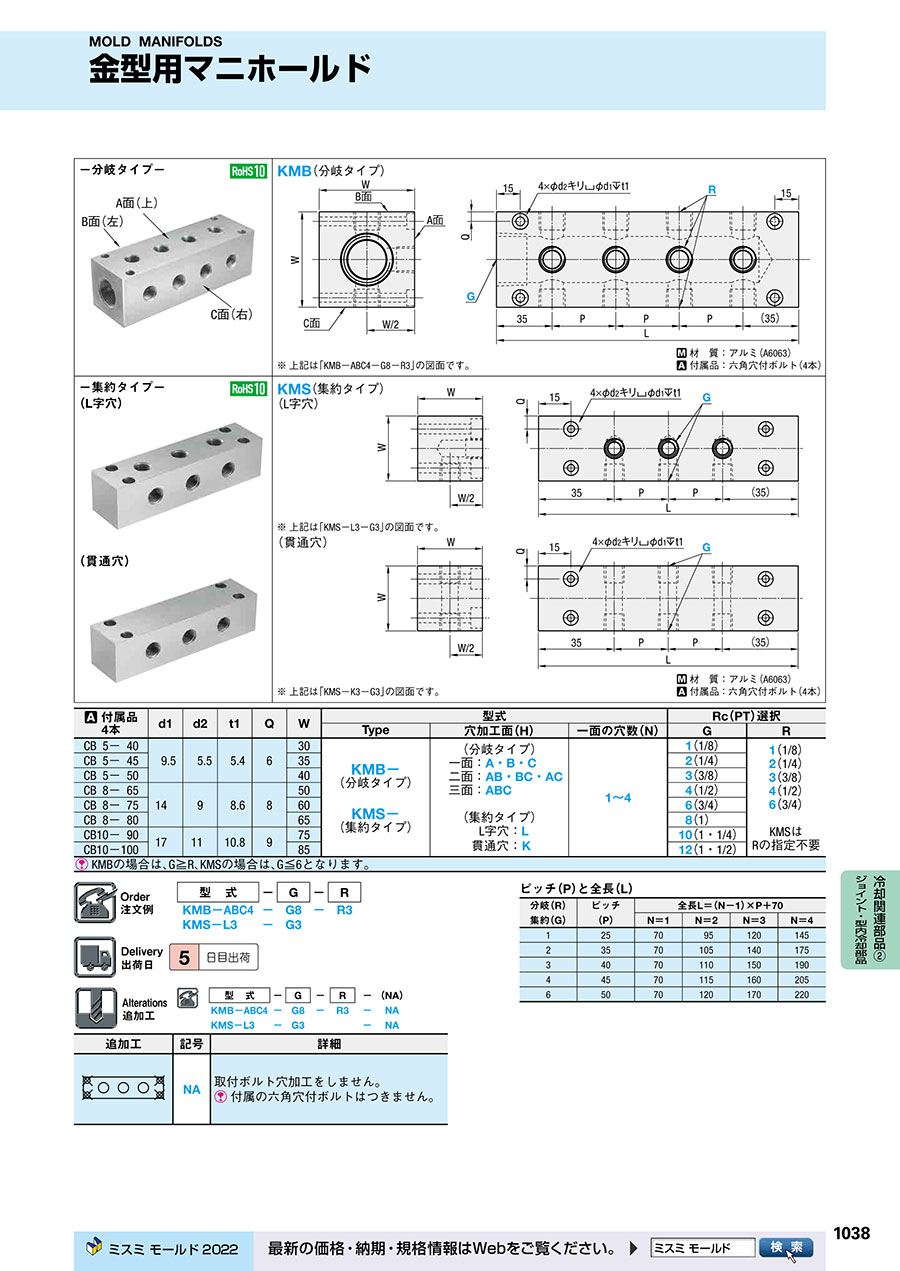

カタログ
