パーティングロックセット -型開き・型閉じ制御タイプ-
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 7,650円～54,800円
- 税込単価
- 8,415円～60,280円
型開き・型閉じ制御タイプのパーティングロックセットです。ロックバーが長いためス...
詳細情報を確認する商品情報

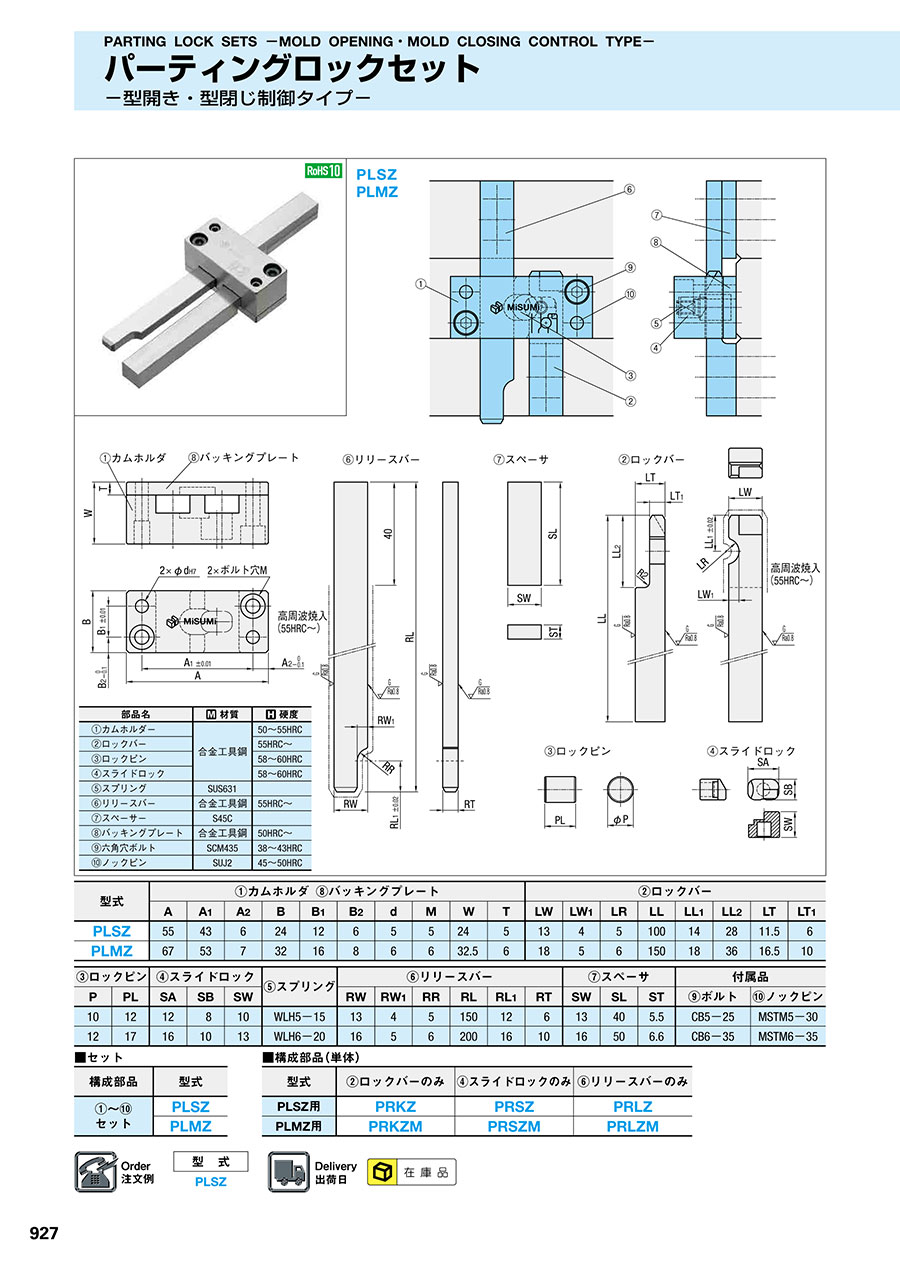

外形図・製品仕様
| 部品名 | 材質 | 硬度 | |
|---|---|---|---|
| ①カムホルダー | 合金工具鋼 | 50～55HRC | |
| ②ロックバー | 55HRC～ | ||
| ③ロックピン | 58～60HRC | ||
| ④スライドロック | 58～60HRC | ||
| ⑤スプリング | SUS631 | ||
| ⑥リリースバー | 合金工具鋼 | 55HRC～ | |
| ⑦スペーサー | S45C | ||
| ⑧バッキングプレート | 合金工具鋼 | 50HRC～ | |
| ⑨六角穴ボルト | SCM435 | 38～43HRC | |
| ⑩ノックピン | SUJ2 | 45～50HRC | |
規格表
| 型式 | ①カムホルダ ⑧バッキングプレート | ②ロックバー | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A1 | A2 | B | B1 | B2 | d | M | W | T | LW | LW1 | LR | LL | LL1 | LL2 | LT | LT1 | |
| PLSZ | 55 | 43 | 6 | 24 | 12 | 6 | 5 | 5 | 24 | 5 | 13 | 4 | 5 | 100 | 14 | 28 | 11.5 | 6 |
| PLMZ | 67 | 53 | 7 | 32 | 16 | 8 | 6 | 6 | 32.5 | 6 | 18 | 5 | 6 | 150 | 18 | 36 | 16.5 | 10 |
| ③ロックピン | ④スライドロック | ⑤スプリング | ⑥リリースバー | ⑦スペーサ | 付属品 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | PL | SA | SB | SW | RW | RW1 | RR | RL | RL1 | RT | SW | SL | ST | ⑨ボルト | ⑩ノックピン | |
| 10 | 12 | 12 | 8 | 10 | WLH5-15 | 13 | 4 | 5 | 150 | 12 | 6 | 13 | 40 | 5.5 | CB5-25 | MSTM5-30 |
| 12 | 17 | 16 | 10 | 13 | WLH6-20 | 16 | 5 | 6 | 200 | 16 | 10 | 16 | 50 | 6.6 | CB6-35 | MSTM6-35 |
■セット
| 構成部品 | 型式 |
|---|---|
| ①～⑩ セット | PLSZ |
| PLMZ |
■構成部品（単体）
| 型式 | ②ロックバーのみ | ④スライドロックのみ | ⑥リリースバーのみ |
|---|---|---|---|
| PLSZ用 | PRKZ | PRSZ | PRLZ |
| PLMZ用 | PRKZM | PRSZM | PRLZM |
注文例
出荷日
関連情報
■特長
• 従来のパーティングロックセット（PLS・PLSW）にはできない型閉じ制御（ストリッパプレートが閉じてからPL面を閉じる等）が可能となります。
• ロックバーが長いため、ストリッパプレート突き出しにも対応可能です。
• 型開閉の作動が正確で反動がありません。
■ ロックピンが作動し始める位置
| a | |
|---|---|
| PLSZ | 5.2 |
| PLMZ | 6.5 |
| |||||
| 型閉時 | • 型板B、Cが移動し、空間（I）が開く • 空間（II）が開き始める | リリースバーの凹部 にロックピンが移動 | ロックバーとロックピンが 外れ型板B・Cが離れる | スライドロックがロックピンを 押さえ型板Bは空間（I）を保持する | |
| |||||
| • 空間（II）が閉じてから 空間（I）が閉じる | ロックバーの凹部に ロックピンが移動 | ロックバーによりス ライドロックを解除 | |||
|
| ||||
■取り付け方法
（1） パーティングロックセットを金型の対称な位置に2セット以上取付。
PLSZ ：1型あたり10kN以下/2セット取り付け時
PLMZ：1型あたり20kN以下/2セット取り付け時
（2） ボルト穴、リーマ穴をNCで加工し、カムホルダーをPL面と平行に取り付け。
（3） ロックバーを必要な長さに切断、ボルト穴・リーマ下穴加工をし、型閉時にロックバーを引張ながらボルト締めを行い現物合わせにてノック穴加工し固定。
（4） リリースバーを必要な長さに切断し、型板と直角に取り付け、リリースポイントを同一にするため突き出し長さ ℓ を揃える
（リリースポイントがずれると片当たりとなり破損の原因となります）。
| 型式 | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | W | LT | RT | ST | d | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLSZ | 55 | 43 | 6 | 12 | 12 | 24 | 12 | 6 | 6 | 24 | 11.5 | 6 | 5.5 | 5 | 5 |
| PLMZ | 67 | 53 | 7 | 15 | 14 | 32 | 16 | 8 | 8 | 32.5 | 16.5 | 10 | 6.5 | 6 | 6 |
