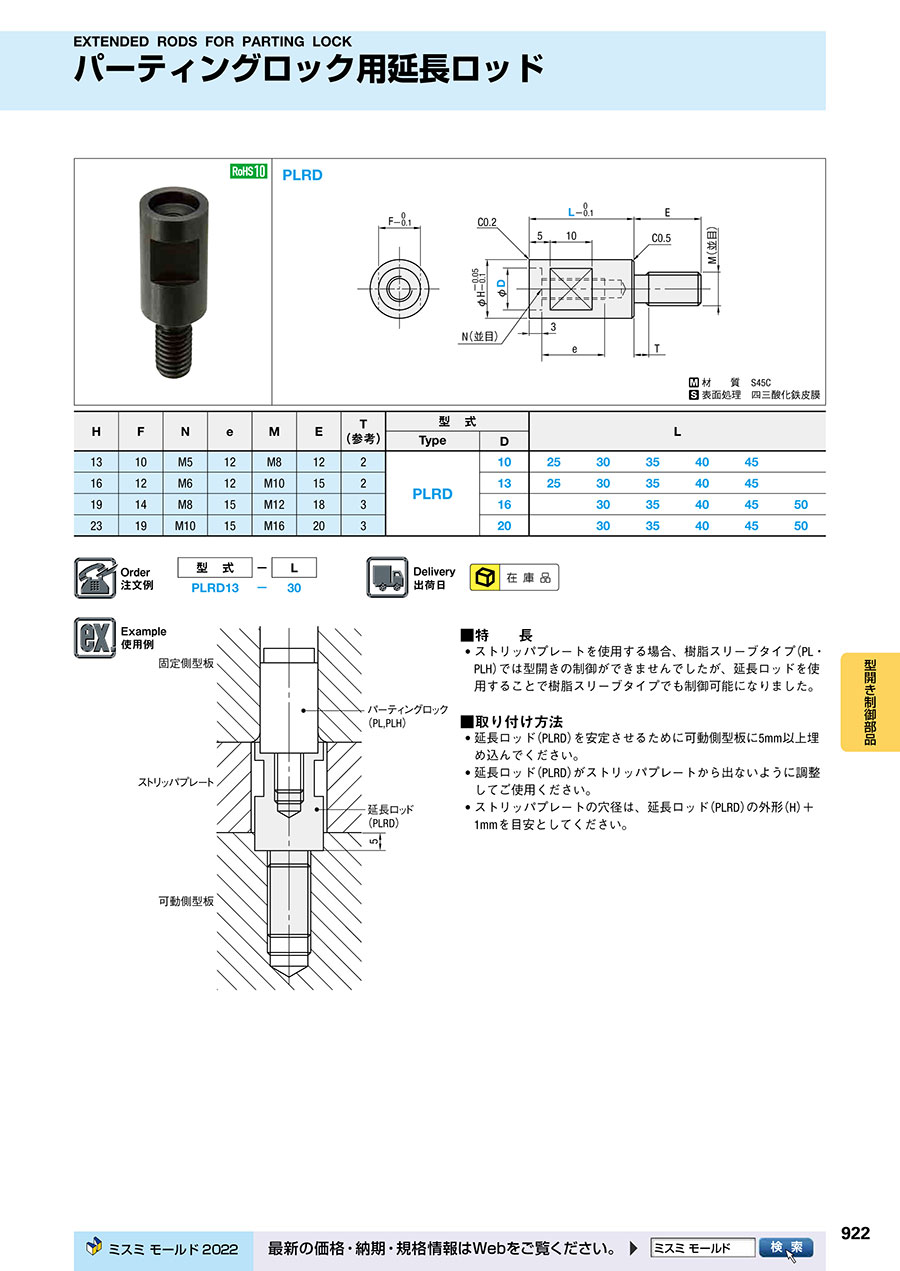

パーティングロック用延長ロッド
未確定：候補が20型番あります。
商品情報
外形図・製品仕様
材質S45C
表面処理四三酸化鉄皮膜
| H | F | N | e | M | E | T （参考） | 型 式 | L | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||
| 13 | 10 | M5 | 12 | M8 | 12 | 2 | PLRD | 10 | 25 | 30 | 35 | 40 | 45 | |
| 16 | 12 | M6 | 12 | M10 | 15 | 2 | 13 | 25 | 30 | 35 | 40 | 45 | ||
| 19 | 14 | M8 | 15 | M12 | 18 | 3 | 16 | 30 | 35 | 40 | 45 | 50 | ||
| 23 | 19 | M10 | 15 | M16 | 20 | 3 | 20 | 30 | 35 | 40 | 45 | 50 | ||
注文例
出荷日
関連情報
■特長
・ストリッパプレートを使用する場合、樹脂スリーブタイプ（PL・PLH）では型開きの制御ができませんでしたが、延長ロッドを使用することで樹脂スリーブタイプでも制御可能になりました。
■取り付け方法
・延長ロッド（PLRD）を安定させるために可動側型板に5mm以上埋め込んでください。
・延長ロッド（PLRD）がストリッパプレートから出ないように調整してご使用ください。
・ストリッパプレートの穴径は、延長ロッド（PLRD）の外形（H）+1mmを目安としてください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
