プラーボルト -おねじ先端ショートタイプ/先端ショート強化タイプ-

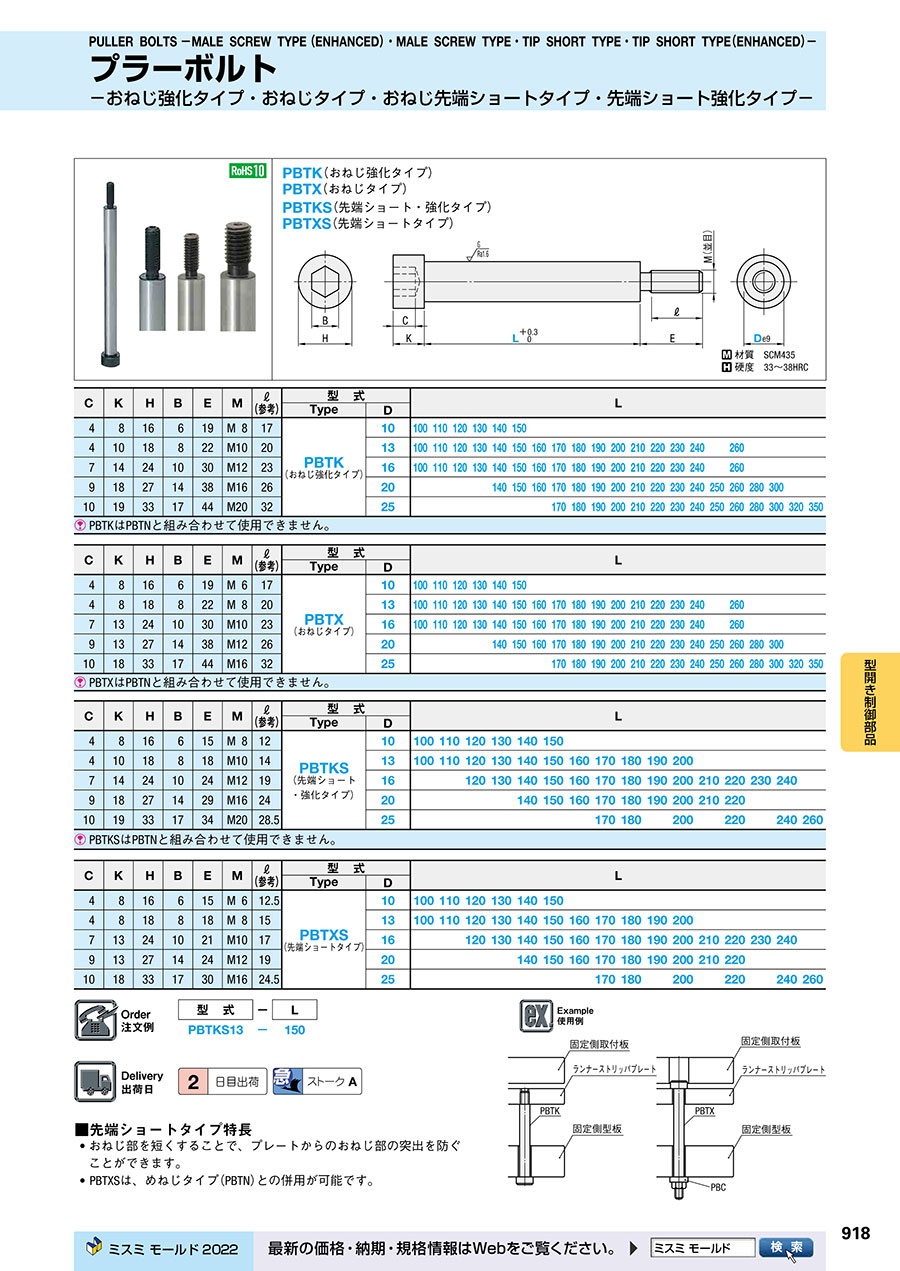

カタログ |P.918

数量スライド割引

4.4

平均満足度4.4

この商品のレビューをみる（5件）

通常単価(税別): 600円～3,680円

税込単価: 660円～4,048円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プラーボルト用カラー

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プラーボルト -めねじタイプ-

4.3

通常価格(税別)： 390円 (税込価格：429円)

通常出荷日：在庫品1日目

おねじ先端ショート・おねじ先端ショート強化タイプのプラーボルトです。材質はクロ...

詳細情報を確認する

商品名
プラーボルト

無料3D-CADライブラリー申し込み受付中

未確定：候補が90型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 SCM435
硬度 33～38HRC

規格表

C	K	H	B	E	M	ℓ （参考）	型式		L
C	K	H	B	E	M	ℓ （参考）	Type	D	L
4	8	16	6	15	M8	12	PBTKS （先端ショート・強化タイプ）	10	100	110	120	130	140	150
4	10	18	8	18	M10	14		13	100	110	120	130	140	150	160	170	180	190	200
7	14	24	10	24	M12	19		16			120	130	140	150	160	170	180	190	200	210	220	230	240
9	18	27	14	29	M16	24		20					140	150	160	170	180	190	200	210	220
10	19	33	17	34	M20	28.5		25								170	180		200		220		240	260
PBTKSはPBTNと組み合わせて使用できません。

C	K	H	B	E	M	ℓ （参考）	型式		L
C	K	H	B	E	M	ℓ （参考）	Type	D	L
4	8	16	6	15	M6	12.5	PBTXS （先端ショートタイプ）	10	100	110	120	130	140	150
4	8	18	8	18	M8	15		13	100	110	120	130	140	150	160	170	180	190	200
7	13	24	10	21	M10	17		16			120	130	140	150	160	170	180	190	200	210	220	230	240
9	13	27	14	24	M12	19		20					140	150	160	170	180	190	200	210	220
10	18	33	17	30	M16	24.5		25								170	180		200		220		240	260

注文例

出荷日

型番リスト

表示件数

型番

D（軸径）

(mm)

ネジタイプ

L寸

(mm)

RoHS?

最小発注数量

10	オネジ(先端ショート・強化タイプ)	100	10	1個
10	オネジ(先端ショート・強化タイプ)	110	10	1個
10	オネジ(先端ショート・強化タイプ)	120	10	1個
10	オネジ(先端ショート・強化タイプ)	130	10	1個
10	オネジ(先端ショート・強化タイプ)	140	10	1個
10	オネジ(先端ショート・強化タイプ)	150	10	1個
13	オネジ(先端ショート・強化タイプ)	100	10	1個
13	オネジ(先端ショート・強化タイプ)	110	10	1個
13	オネジ(先端ショート・強化タイプ)	120	10	1個
13	オネジ(先端ショート・強化タイプ)	130	10	1個
13	オネジ(先端ショート・強化タイプ)	140	10	1個
13	オネジ(先端ショート・強化タイプ)	150	10	1個
13	オネジ(先端ショート・強化タイプ)	160	10	1個
13	オネジ(先端ショート・強化タイプ)	170	10	1個
13	オネジ(先端ショート・強化タイプ)	180	10	1個
13	オネジ(先端ショート・強化タイプ)	190	10	1個
13	オネジ(先端ショート・強化タイプ)	200	10	1個
16	オネジ(先端ショート・強化タイプ)	120	10	1個
16	オネジ(先端ショート・強化タイプ)	130	10	1個
16	オネジ(先端ショート・強化タイプ)	140	10	1個
16	オネジ(先端ショート・強化タイプ)	150	10	1個
16	オネジ(先端ショート・強化タイプ)	160	10	1個
16	オネジ(先端ショート・強化タイプ)	170	10	1個
16	オネジ(先端ショート・強化タイプ)	180	10	1個
16	オネジ(先端ショート・強化タイプ)	190	10	1個
16	オネジ(先端ショート・強化タイプ)	200	10	1個
16	オネジ(先端ショート・強化タイプ)	210	10	1個
16	オネジ(先端ショート・強化タイプ)	220	10	1個
16	オネジ(先端ショート・強化タイプ)	230	10	1個
16	オネジ(先端ショート・強化タイプ)	240	10	1個
20	オネジ(先端ショート・強化タイプ)	140	10	1個
20	オネジ(先端ショート・強化タイプ)	150	10	1個
20	オネジ(先端ショート・強化タイプ)	160	10	1個
20	オネジ(先端ショート・強化タイプ)	170	10	1個
20	オネジ(先端ショート・強化タイプ)	180	10	1個
20	オネジ(先端ショート・強化タイプ)	190	10	1個
20	オネジ(先端ショート・強化タイプ)	200	10	1個
20	オネジ(先端ショート・強化タイプ)	210	10	1個
20	オネジ(先端ショート・強化タイプ)	220	10	1個
25	オネジ(先端ショート・強化タイプ)	170	10	1個
25	オネジ(先端ショート・強化タイプ)	180	10	1個
25	オネジ(先端ショート・強化タイプ)	200	10	1個
25	オネジ(先端ショート・強化タイプ)	220	10	1個
25	オネジ(先端ショート・強化タイプ)	240	10	1個
25	オネジ(先端ショート・強化タイプ)	260	10	1個
10	オネジ(先端ショート)	100	10	1個
10	オネジ(先端ショート)	110	10	1個
10	オネジ(先端ショート)	120	10	1個
10	オネジ(先端ショート)	130	10	1個
10	オネジ(先端ショート)	140	10	1個
10	オネジ(先端ショート)	150	10	1個
13	オネジ(先端ショート)	100	10	1個
13	オネジ(先端ショート)	110	10	1個
13	オネジ(先端ショート)	120	10	1個
13	オネジ(先端ショート)	130	10	1個
13	オネジ(先端ショート)	140	10	1個
13	オネジ(先端ショート)	150	10	1個
13	オネジ(先端ショート)	160	10	1個
13	オネジ(先端ショート)	170	10	1個
13	オネジ(先端ショート)	180	10	1個

通常単価(税別) (税込単価)	通常出荷日

750円 ( 825円 )	3日目
750円 ( 825円 )	3日目
750円 ( 825円 )	3日目
780円 ( 858円 )	3日目
780円 ( 858円 )	3日目
780円 ( 858円 )	3日目
760円 ( 836円 )	3日目
760円 ( 836円 )	3日目
760円 ( 836円 )	3日目
860円 ( 946円 )	3日目
860円 ( 946円 )	3日目
860円 ( 946円 )	3日目
1,090円 ( 1,199円 )	3日目
1,090円 ( 1,199円 )	3日目
1,090円 ( 1,199円 )	3日目
1,230円 ( 1,353円 )	3日目
1,230円 ( 1,353円 )	3日目
990円 ( 1,089円 )	3日目
1,100円 ( 1,210円 )	3日目
1,100円 ( 1,210円 )	3日目
1,100円 ( 1,210円 )	3日目
1,380円 ( 1,518円 )	3日目
1,380円 ( 1,518円 )	3日目
1,380円 ( 1,518円 )	3日目
1,560円 ( 1,716円 )	3日目
1,560円 ( 1,716円 )	3日目
2,360円 ( 2,596円 )	3日目
2,360円 ( 2,596円 )	3日目
2,360円 ( 2,596円 )	3日目
2,360円 ( 2,596円 )	3日目
1,610円 ( 1,771円 )	3日目
1,610円 ( 1,771円 )	3日目
1,870円 ( 2,057円 )	3日目
1,870円 ( 2,057円 )	3日目
1,870円 ( 2,057円 )	3日目
2,060円 ( 2,266円 )	3日目
2,060円 ( 2,266円 )	3日目
2,650円 ( 2,915円 )	3日目
2,650円 ( 2,915円 )	3日目
2,420円 ( 2,662円 )	3日目
2,420円 ( 2,662円 )	3日目
2,650円 ( 2,915円 )	3日目
2,940円 ( 3,234円 )	3日目
3,220円 ( 3,542円 )	3日目
3,680円 ( 4,048円 )	3日目
600円 ( 660円 )	3日目
600円 ( 660円 )	3日目
600円 ( 660円 )	3日目
660円 ( 726円 )	3日目
660円 ( 726円 )	3日目
660円 ( 726円 )	3日目
630円 ( 693円 )	3日目
630円 ( 693円 )	3日目
630円 ( 693円 )	3日目
740円 ( 814円 )	3日目
740円 ( 814円 )	3日目
740円 ( 814円 )	3日目
940円 ( 1,034円 )	3日目
940円 ( 1,034円 )	3日目
940円 ( 1,034円 )	3日目

基本情報

基本情報

おねじ先端ショート・おねじ先端ショート強化タイプのプラーボルトです。材質はクロモリ鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
