位置決めスクウェアブロック

通常単価(税別): 4,600円～8,720円

税込単価: 5,060円～9,592円

通常出荷日：在庫品1日目当日出荷可能

ストレートタイプの位置決めスクウェアブロックです、材質はSKD11です。

よく一緒に見られています

ミスミ

テーパブロックセット

通常価格(税別)： 3,290円 (税込価格：3,619円)

通常出荷日：在庫品1日目

形状タイプ
ブロック
外径公差/外形公差
0/-0.005

無料3D-CADライブラリー申し込み受付中

未確定 6 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

TBSS

B部：拡大図

[ ! ]セット販売ではありません。

[ M ]材質：SKD11
[ H ]硬度：58～62HRC

規格表

注文例

型式	－	L	－	K
TBSS10	－	10	－	1

Ｅ	T1	(T2)	Ｍ×Ｐ	ℓ	(F)	型式		L	K°
						Type	A
8	18	10	M4×0.7	8	3	TBSS	10	10	1 3
10	22	12	M5×0.8	10	4		15	15
12	26	14	M6×1.0	12	5		20	20
[ ! ] セット販売ではありません。

納期

在庫品

翌日出荷

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

仕様・概要

■特長
・キャビティ、コアの中に埋め込み可能な小型の位置決め部品です。
・テーパピンに比べると、熱膨張に対して有効です。

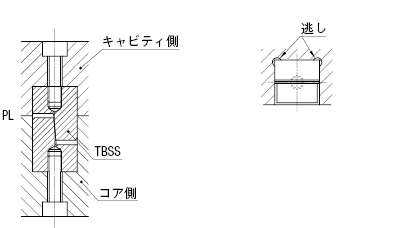

■取付け方法（2個使用時）

取付は左図のようになります。また、掘り込みの穴は上図のように逃げを設けるか、TBSSに面取り加工を行ってください。

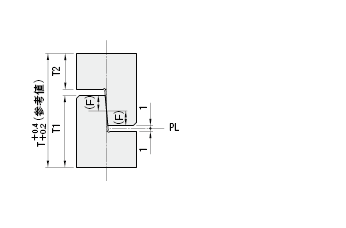

■セット時の寸法

セット時の寸法は左図のようになります。T寸法は参考値ですので、最終の合わせは現物合わせで調整してください。

■調整方法

型閉時にTBSSがポケットと干渉してしまう場合には、
上図のように逃し加工を行ってください。

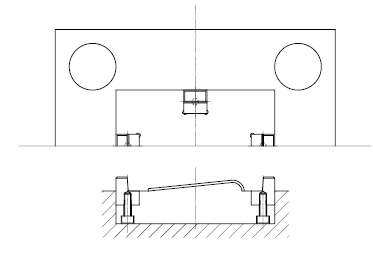

■取付け例

絞り込み条件：3 項目の仕様が未選択です

テーパ形状の角度(°)
- 1
- 3
A(外形)(mm)
- 10
- 15
- 20
L(外形)(mm)
- 10
- 15
- 20
タイプ
- TBSS
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

テーパ形状の角度

(°)

A(外形)

(mm)

L(外形)

(mm)

RoHS?

最小発注数量

1	10	10	10	1個
3	10	10	10	1個
1	15	15	10	1個
3	15	15	10	1個
1	20	20	10	1個
3	20	20	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,600円 ( 5,060円 )	在庫品1日目当日出荷可能
4,600円 ( 5,060円 )	在庫品1日目当日出荷可能
6,300円 ( 6,930円 )	在庫品1日目当日出荷可能
6,300円 ( 6,930円 )	在庫品1日目当日出荷可能
8,720円 ( 9,592円 )	在庫品1日目当日出荷可能
8,720円 ( 9,592円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

ストレートタイプの位置決めスクウェアブロックです、材質はSKD11です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
