ルーズコア用無給油スライド傾斜ピンホルダ -固定・高さ調整代ありタイプ-
- 通常単価(税別)
- 5,600円～14,020円
- 税込単価
- 6,160円～15,422円
固定・高さ調整代ありタイプのルーズコア用無給油スライド傾斜ピンホルダです。
詳細情報を確認する未確定：候補が5型番あります。
商品情報
外形図・製品仕様
| No. | 構成部品 | 材質 | 個数 |
|---|---|---|---|
| ① | 傾斜ピンホルダ | SCM440 | 1 |
| ② | スライドプレート | 焼結合金+スチール | 2 |
ボルトは付属していません。
規格表
| W | T±0.01 | L | Se7 | H | h | φd | n | f | M | 型式 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | No.（M） | |||||||||||
| 14 | 3 | 12 | 8 | -0.025 -0.040 | 10 | 6 | 4.5 | 8 | 12 | M4 | KSCNP | 4 |
| 16 | 15 | 10 | 12 | 7 | 5.5 | 10 | 14 | M5 | 5 | |||
| 20 | 4 | 18 | 12 | -0.032 -0.050 | 14 | 8 | 6.5 | 12 | 16 | M6 | 6 | |
| 28 | 6.5 | 35 | 20 | -0.040 -0.061 | 20 | 12 | 8.5 | 15 | 19 | M8 | 8 | |
| 31 | 40 | 21 | 10.5 | 18 | 22 | M10 | 10 | |||||
注文例
出荷日
関連情報

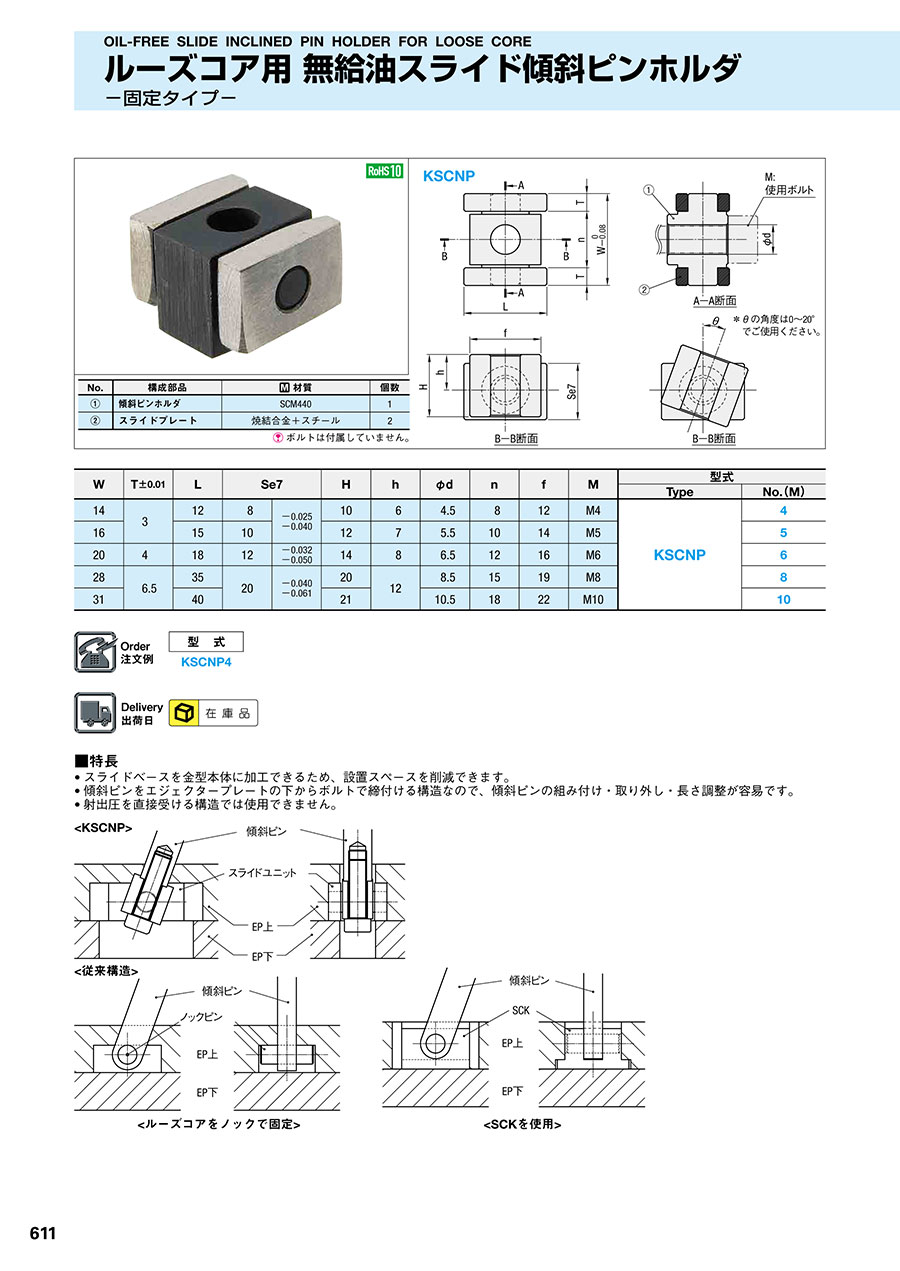

■特長
• スライドベースを金型本体に加工できるため、設置スペースを削減できます。
• 傾斜ピンをエジェクタープレートの下からボルトで締付ける構造なので、傾斜ピンの組み付け・取り外し・長さ調整が容易です。
• 射出圧を直接受ける構造では使用できません。
| ■取り付け方法 | ||||||||
| 1. 傾斜ピンの形状、高さ方向の調整が必要な場合は、 傾斜ピンホルダに追加工を行い、傾斜ピンホルダにセットできます。 |
| 2. 最後に六角穴付ボルトまたは低頭六角穴付ボルトで傾斜ピンを確実に固定してください。 |
| ||||
傾斜ピンホルダには、追加工可能な部分がありますので、位置決め・
高さ調整のために追加工が可能です。
※追加工時は、スライドプレートを外して、加工が可能です。
