プラ型用部品技術窓口
ガス抜きアシストユニット（真空発生器）
- 通常単価(税別)
- 3,360円～5,600円
- 税込単価
- 3,696円～6,160円
通常出荷日：在庫品1日目当日出荷可能
ノズルやディフューザー構造により圧縮空気を高速噴液に変換し、高い真空度を得ることができるガス抜きアシス...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 材質 | ||
| M-VCL | M-VCLH | |
|---|---|---|
| ワンタッチ 継手部 | 黄銅+無電解ニッケルメッキ ポリアセタール | 黄銅+無電解ニッケルメッキ |
| シールゴム | ニトリルゴム | ふっ素ゴム |
| 本 体 | アルミニウム | アルミニウム |
| サイレンサ | ポリビニルホルマール | SUS304 |
| ネジ部 | シール材塗布 | 無し |
規格表
| L | L1 | L2 | V1 | V2 | V3 | F | チューブ径 φP | D | D1 | A | R （PT） | 型式 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | No. | ||||||||||||
| 65.2 | 27.2 | 18.2 | 28 | 24 | 16 | 16 | 8 | 16 | 15 | 8 | 1/8 | M−VCL | 10-018C |
| M−VCLH | |||||||||||||
| 使用温度範囲：M-VCL（0～60℃）・M-VCLH（0～120℃）、使用圧力範囲：0.15～0.7MPa、定格供給圧力：0.5MPa M-VCLH（高温用）は本体にサイレンサを組み込まない状態で納品いたします。ご使用時は排気部分を取りはずし、サイレンサを組み込んでください。 | |||||||||||||
注文例
出荷日
関連情報
真空発生器は、ノズルやディフューザーという構造により、圧縮空気を高速噴流に変換し、高い真空度を得ることができる装置です。
| 圧縮エアー | バキューム流量 | 真空度 | 排気流量 |
| 0.5MPa | 42ℓ/min（ANR※） | -66kPa | 46ℓ/min |
| ※ANR（Atmosphere Normale de Reference）参照基準大気（温度20℃・絶対圧101.3kPa・相対湿度65%） | |||
■ご使用上の注意点
• 使用温度範囲：M-VC（L 0～60℃）、M-VCLH（0～120℃）
• 使用圧力範囲：0.15～0.7MPa
• 定格供給圧力：0.5MPa
• 圧縮エアーはできるだけクリーンエアをご使用ください。（異物が機器内に付着し、機能を低下させる原因になります。）
• M-VCLH（高温用）のサイレンサはSUS304のため洗浄して再利用が可能です。（M-VCLは不可）
• サイレンサ（内蔵部品）は取り外しても使用できます。（多少排気音が大きくなりますが機能的には支障ありません。）
■ガスが発生しやすい樹脂
• ACS樹脂
• PC（ポリカーボネート）
• ABS樹脂
• PC/ABS（Alloy）
• POM（ポリアセタール）
• 変性PP（E 変性ポリフェニレンエーテル）
• 変性PPO（変性ポリフェニレンオキシド）
• P（P ポリプロピレン）
• TPE全般（熱可塑性エラストマー）
• 使用温度範囲：M-VC（L 0～60℃）、M-VCLH（0～120℃）
• 使用圧力範囲：0.15～0.7MPa
• 定格供給圧力：0.5MPa
• 圧縮エアーはできるだけクリーンエアをご使用ください。（異物が機器内に付着し、機能を低下させる原因になります。）
• M-VCLH（高温用）のサイレンサはSUS304のため洗浄して再利用が可能です。（M-VCLは不可）
• サイレンサ（内蔵部品）は取り外しても使用できます。（多少排気音が大きくなりますが機能的には支障ありません。）
■ガスが発生しやすい樹脂
• ACS樹脂
• PC（ポリカーボネート）
• ABS樹脂
• PC/ABS（Alloy）
• POM（ポリアセタール）
• 変性PP（E 変性ポリフェニレンエーテル）
• 変性PPO（変性ポリフェニレンオキシド）
• P（P ポリプロピレン）
• TPE全般（熱可塑性エラストマー）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
5,600円 ( 6,160円 ) | 在庫品1日目当日出荷可能 |

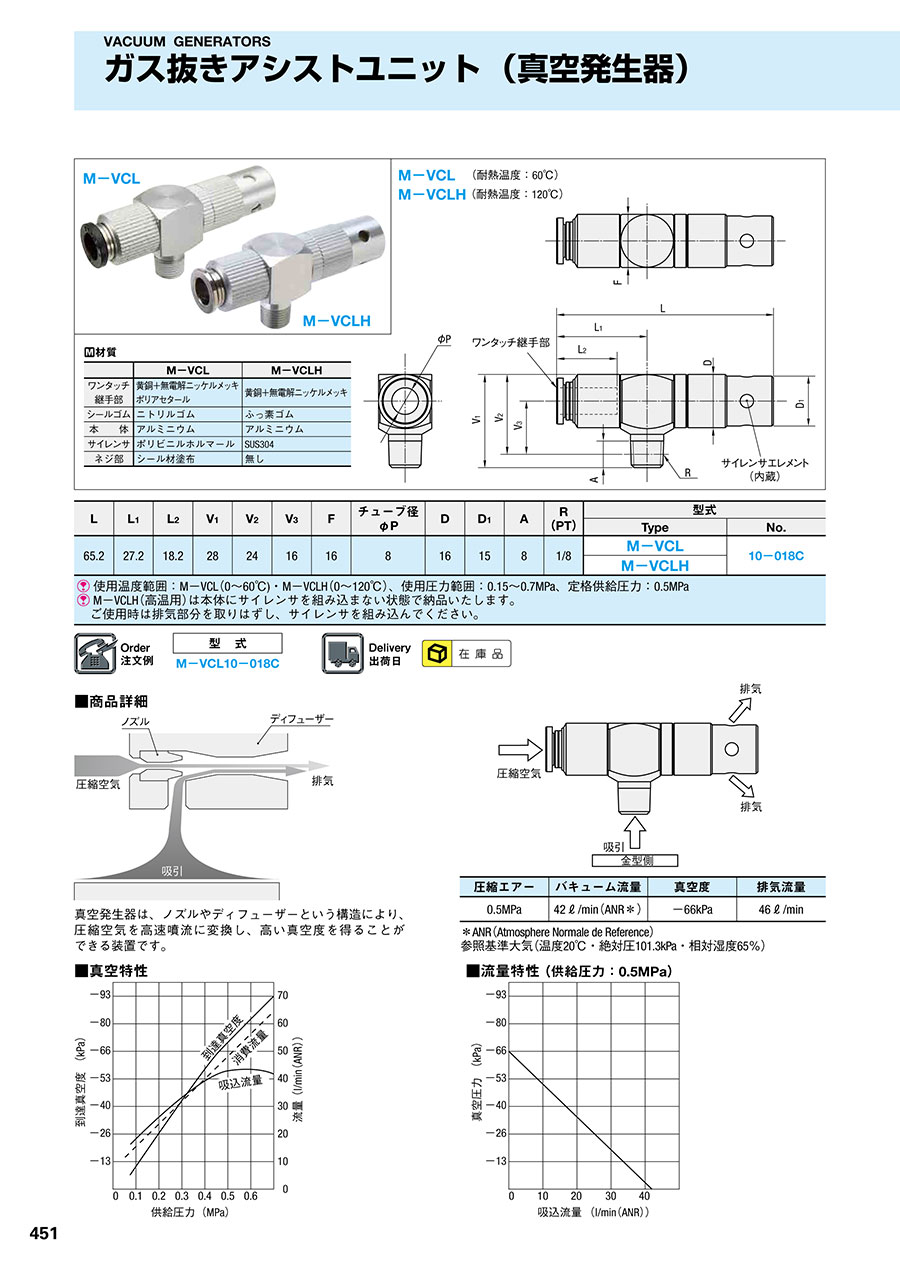

カタログ
ガス抜きアシストユニット（真空発生器）のレビュー
ガス抜きに使用しました
5
5.02019/06/15
成形性がよくなり、連続成形ができるようになった
バキュームユニットよりも加工内容が楽にできます
4人が参考にしています。
金型ガス抜きに使用
4
4.02018/06/04
取り付けが簡単で使用し易い製品です。
十分な吸引力があると思います。
サイズもそんなに大きくないので効果を上げる為に数個...もっと読む
4人が参考にしています。
金型部品として
5
5.02023/06/10
機能的に問題無く、安価なのが魅力です。また利用させてもらいます。
0人が参考にしています。
金型ガス対策
4
4.02022/05/31
ガスによる不具合が良化され、効果ありです。
すぐに他の型用にも購入しました。
0人が参考にしています。
