ガス抜きユニット用スペーサ（ストレート）
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
ガス抜きユニットL寸に対して型板が厚い場合に使用するガス抜きユニット用スペーサー（ストレート）です。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
材質 SUS303
T寸15以下の場合V1
＝V 判別溝なし
規格表
| V | V1 | 型式 | T | |
|---|---|---|---|---|
| Type | D | 指定0.1mm単位 | ||
| 1.5 | 2 | MSTVS | 5 | 5.0～50.0 |
| 2 | 2.5 | 8 | ||
注文例
出荷日
追加工
関連情報
■取り付け穴加工寸法例（MSTV用）
| 型 式 | L | 先端部段差 F | T | H1 | |
|---|---|---|---|---|---|
| Type | D | ||||
| MSTV | 2 | 20 | - | 6 | 5※ |
| 3 | 20 | 0.3 | 6 | ||
| 6 | 25 | 0.5 | 8.5 | ||
※ ガス抜きユニットMSTV2-20にガス抜きユニット用スペーサーMSTVS・MSTVMを使用する場合、H1＝6とし、MSTVS5・MSTVM5を使用してください。
• L寸に対して型板が厚い場合は、スペーサ等（MSTVS・MSTVM）をご使用ください。

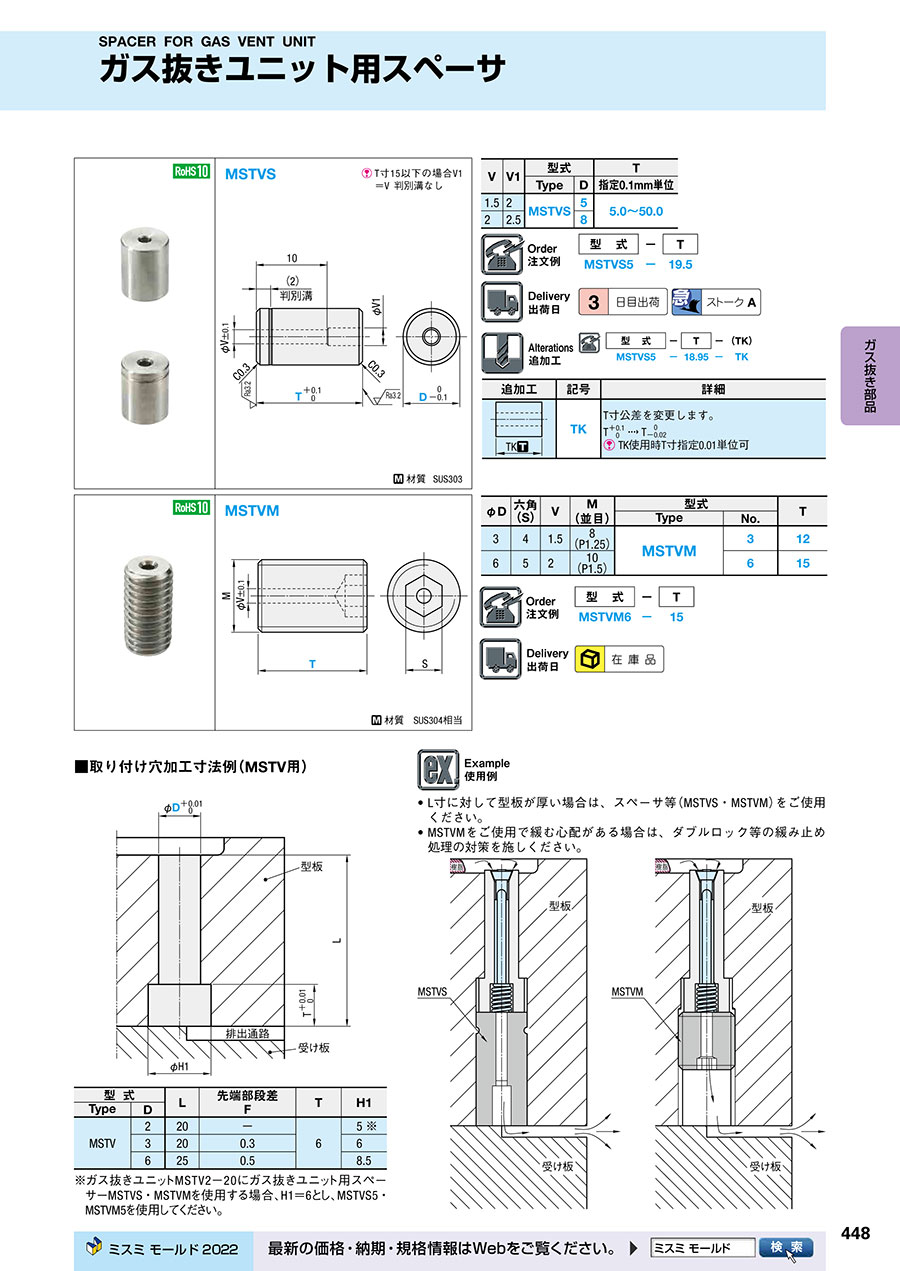

カタログ
Loading...
ガス抜きユニット用スペーサ（ストレート）のレビュー
プラ型の部品
4
4.02019/11/30
ガス抜きユニットの下に組み込んでいます。
こういうかゆいところに手が届く商品はありがたいです。
