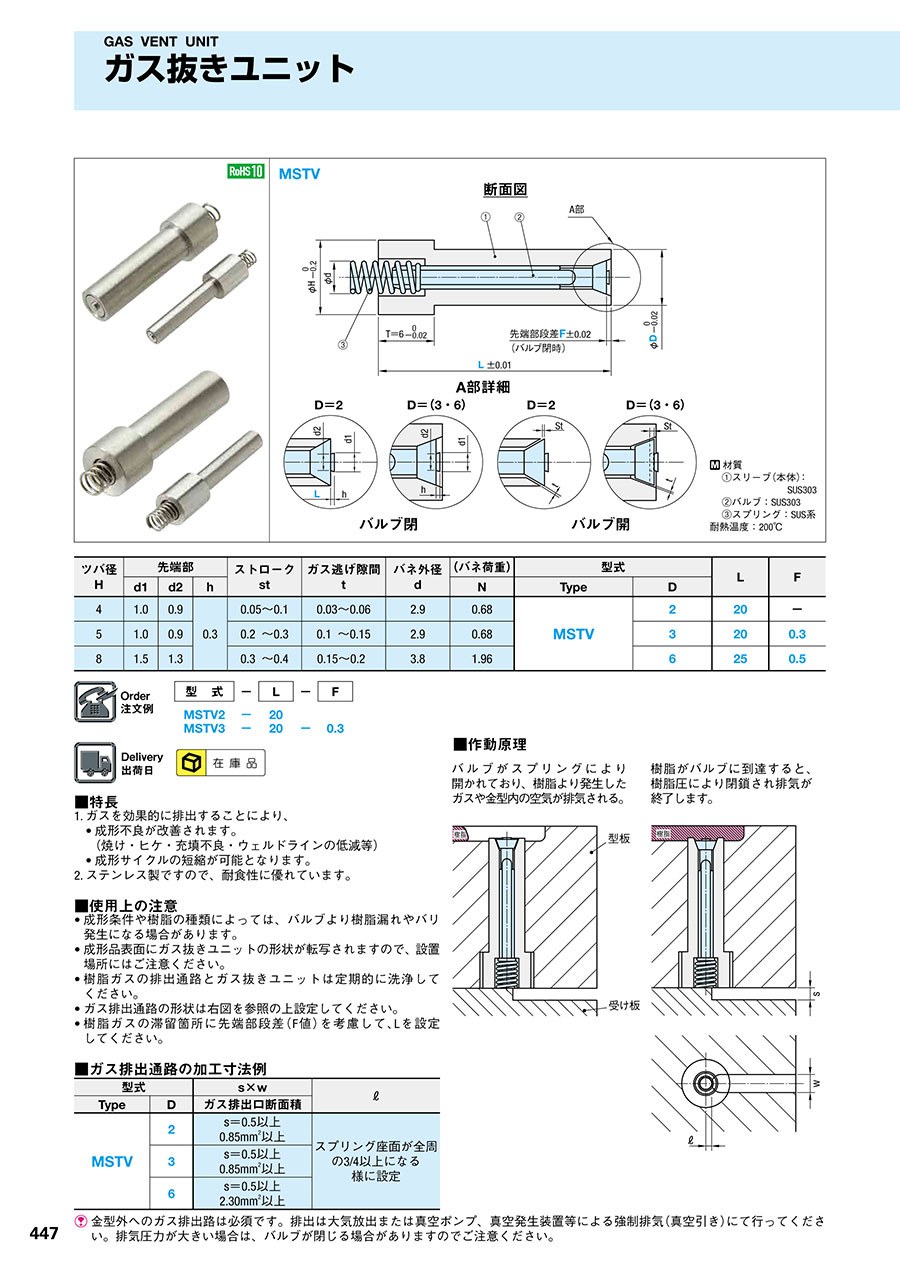

ガス抜きユニット

外形図・製品仕様

 材質
①スリーブ（本体）：SUS303
②バルブ：SUS303
③スプリング：SUS系
耐熱温度：200℃

規格表

注文例

出荷日

関連情報

■特長
1. ガスを効果的に排出することにより、
   • 成形不良が改善されます。
（焼け・ヒケ・充填不良・ウェルドラインの低減等）
   • 成形サイクルの短縮が可能となります。
2. ステンレス製ですので、耐食性に優れています。

■使用上の注意
• 成形条件や樹脂の種類によっては、バルブより樹脂漏れやバリ発生になる場合があります。
• 成形品表面にガス抜きユニットの形状が転写されますので、設置場所にはご注意ください。
• 樹脂ガスの排出通路とガス抜きユニットは定期的に洗浄してください。
• ガス排出通路の形状は右図を参照の上設定してください。
• 樹脂ガスの滞留箇所に先端部段差（F値）を考慮して、Lを設定してください。

■作動原理

■ガス排出通路の加工寸法例

 金型外へのガス排出路は必須です。排出は大気放出または真空ポンプ、真空発生装置等による強制排気（真空引き）にて行ってください。
排気圧力が大きい場合は、バルブが閉じる場合がありますのでご注意ください。
