ダイカスト用デートマーク -ポンチタイプ/焼入れタイプ-

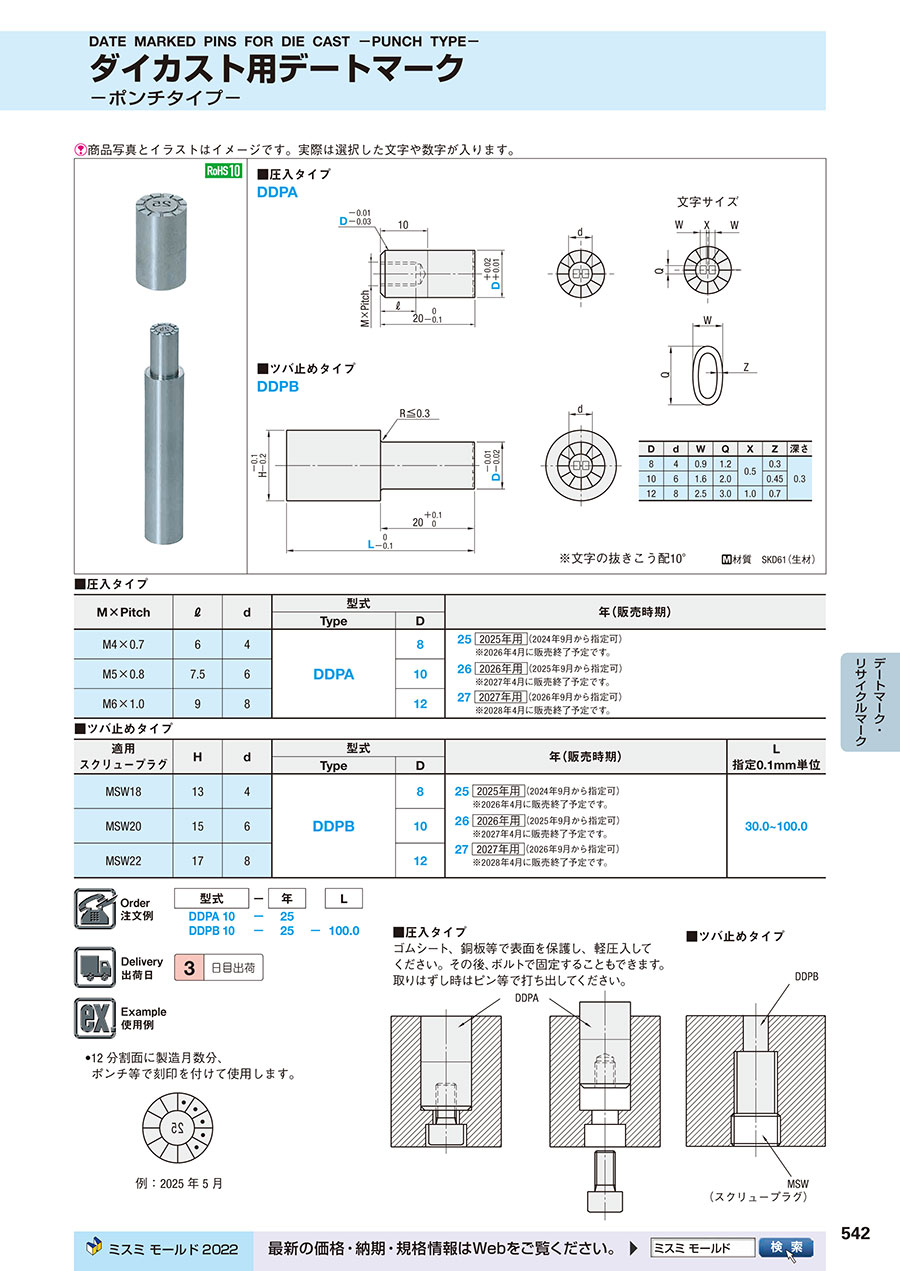

カタログ |P.542

数量スライド割引

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダイカスト用デートマーク -小径タイプ-

3.7

通常価格(税別)： 610円 (税込価格：671円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ダイカスト用デートマーク -レギュラータイプ-

4.5

通常価格(税別)： 940円 (税込価格：1,034円)

通常出荷日：3 日目～

ポンチタイプのダイカスト用デートマークです。圧入タイプ、ツバ止めタイプの選択が...

詳細情報を確認する

商品タイプ
デートマーク
刻印文字
年

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

無料3D-CADライブラリー申し込み受付中

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

※文字の抜きこう配10°

D	d	W	Q	X	Z	深さ
8	4	0.9	1.2	0.5	0.3	0.3
10	6	1.6	2.0	0.5	0.45
12	8	2.5	3.0	1.0	0.7

材質 SKD61（生材）

規格表

■圧入タイプ

M×Pitch	ℓ	d	型式
M×Pitch	ℓ	d	Type	D	25 2025年用 ※ 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2028年4月に販売終了予定です。
M4×0.7	6	4	DDPA （生材） DDPAH （総焼入れ）	8
M5×0.8	7.5	6		10
M6×1.0	9	8		12

■ツバ止めタイプ

適用スクリュープラグ	H	d	型式			L 指定0.1mm単位
適用スクリュープラグ	H	d	Type	D	25 2025年用 ※ 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2028年4月に販売終了予定です。	L 指定0.1mm単位
MSW18	13	4	DDPB （生材） DDPBH （総焼入れ）	8		30.0～100.0
MSW20	15	6		10
MSW22	17	8		12

注文例

出荷日

型番リスト

表示件数

型番

取付方式

D（軸径）

(mm)

材質

年

(年)

L(全長)

(mm)

RoHS?

最小発注数量

圧入	8	SKD61(生材)	25	-	10	1個
圧入	8	SKD61(生材)	26	-	10	1個
圧入	10	SKD61(生材)	25	-	10	1個
圧入	10	SKD61(生材)	26	-	10	1個
圧入	12	SKD61(生材)	25	-	10	1個
圧入	12	SKD61(生材)	26	-	10	1個
圧入	8	SKD61(総焼入れ)	25	-	10	1個
圧入	8	SKD61(総焼入れ)	26	-	10	1個
圧入	10	SKD61(総焼入れ)	25	-	10	1個
圧入	10	SKD61(総焼入れ)	26	-	10	1個
圧入	12	SKD61(総焼入れ)	25	-	10	1個
圧入	12	SKD61(総焼入れ)	26	-	10	1個
ツバ止め	8	SKD61(生材)	25	30 ～ 100	10	1個
ツバ止め	8	SKD61(生材)	26	30 ～ 100	10	1個
ツバ止め	10	SKD61(生材)	25	30 ～ 100	10	1個
ツバ止め	10	SKD61(生材)	26	30 ～ 100	10	1個
ツバ止め	12	SKD61(生材)	25	30 ～ 100	10	1個
ツバ止め	12	SKD61(生材)	26	30 ～ 100	10	1個
ツバ止め	8	SKD61(総焼入れ)	25	30 ～ 100	10	1個
ツバ止め	8	SKD61(総焼入れ)	26	30 ～ 100	10	1個
ツバ止め	10	SKD61(総焼入れ)	25	30 ～ 100	10	1個
ツバ止め	10	SKD61(総焼入れ)	26	30 ～ 100	10	1個
ツバ止め	12	SKD61(総焼入れ)	25	30 ～ 100	10	1個
ツバ止め	12	SKD61(総焼入れ)	26	30 ～ 100	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,050円 ( 1,155円 )	3日目
1,050円 ( 1,155円 )	3日目
1,200円 ( 1,320円 )	3日目
1,200円 ( 1,320円 )	3日目
1,300円 ( 1,430円 )	3日目
1,300円 ( 1,430円 )	3日目
1,770円 ( 1,947円 )	3日目
1,770円 ( 1,947円 )	3日目
1,920円 ( 2,112円 )	3日目
1,920円 ( 2,112円 )	3日目
2,020円 ( 2,222円 )	3日目
2,020円 ( 2,222円 )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ポンチタイプのダイカスト用デートマークです。圧入タイプ、ツバ止めタイプの選択が可能です。

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダイカスト用デートマーク -ポンチタイプ/焼入れタイプ-のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

金型用

満足度：4.02023/01/16

この商品は自社の金型の工程で、金型につける刻印用に使っています。ポンチタイプなので使いやすいです。金型につけるデートマー...もっと読む

0人が参考にしています。

ダイカスト金型

満足度：4.02017/12/21

デートマーク使用金型が多く製品ごとに規格が違っていましたが規格を統一できたので、満足です。あと少し安くできれば、なおO...もっと読む

0人が参考にしています。
