ミスミ

刻印付ブロックコアピン

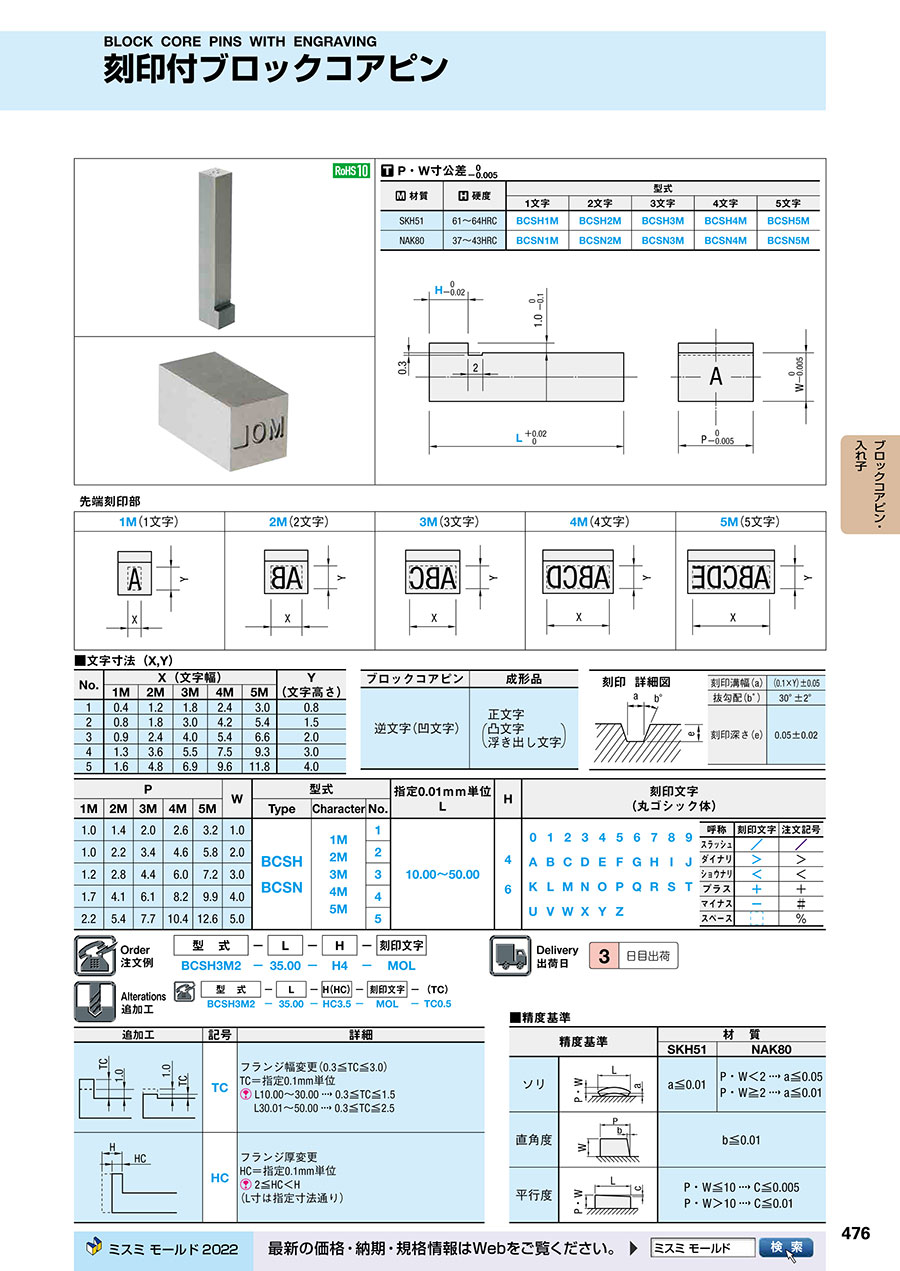

カタログ |P.476

通常単価(税別): -

税込単価: -

通常出荷日：3日目

5文字まで選定可能、全長0.01㎜指定タイプの刻印付ブロックコアピンです

3.53.5

未確定：候補が100型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

P・W寸公差0/-0.005

材質	硬度	型式
材質	硬度	1文字	2文字	3文字	4文字	5文字
SKH51	61～64HRC	BCSH1M	BCSH2M	BCSH3M	BCSH4M	BCSH5M
NAK80	37～43HRC	BCSN1M	BCSN2M	BCSN3M	BCSN4M	BCSN5M

規格表

■文字寸法（X,Y）

No.	X （文字幅）					Y （文字高さ）
No.	1M	2M	3M	4M	5M	Y （文字高さ）
1	0.4	1.2	1.8	2.4	3.0	0.8
2	0.8	1.8	3.0	4.2	5.4	1.5
3	0.9	2.4	4.0	5.4	6.6	2.0
4	1.3	3.6	5.5	7.5	9.3	3.0
5	1.6	4.8	6.9	9.6	11.8	4.0

ブロックコアピン	成形品
逆文字（凹文字）	正文字（凸文字/浮き出し文字）


	刻印溝幅（a）	（0.1×Y）±0.05
	抜勾配（b゜）	30°±2°
	刻印深さ（e）	0.05±0.02

P					W	型式			指定0.01mm単位 L	H	刻印文字（丸ゴシック体）
1M	2M	3M	4M	5M	W	Type	Character	No.	指定0.01mm単位 L	H	刻印文字（丸ゴシック体）
1.0	1.4	2.0	2.6	3.2	1.0	BCSH BCSN	1M 2M 3M 4M 5M	1	10.00～50.00	4 6
1.0	2.2	3.4	4.6	5.8	2.0			2
1.2	2.8	4.4	6.0	7.2	3.0			3
1.7	4.1	6.1	8.2	9.9	4.0			4
2.2	5.4	7.7	10.4	12.6	5.0			5

注文例

出荷日

追加工

型番リスト

表示件数

型番

BCSH1M1-[10-50/0.01]-H[4,6]-*

BCSH1M1-[10-50/0.01]-HC[2-5.9/0.1]-*

BCSH1M2-[10-50/0.01]-H[4,6]-*

BCSH1M2-[10-50/0.01]-HC[2-5.9/0.1]-*

BCSH1M3-[10-50/0.01]-H[4,6]-*

BCSH1M3-[10-50/0.01]-HC[2-5.9/0.1]-*

BCSH1M4-[10-50/0.01]-H[4,6]-*

BCSH1M4-[10-50/0.01]-HC[2-5.9/0.1]-*

BCSH1M5-[10-50/0.01]-H[4,6]-*

BCSH1M5-[10-50/0.01]-HC[2-5.9/0.1]-*

BCSH2M1-[10-50/0.01]-H[4,6]-**

BCSH2M1-[10-50/0.01]-HC[2-5.9/0.1]-**

BCSH2M2-[10-50/0.01]-H[4,6]-**

BCSH2M2-[10-50/0.01]-HC[2-5.9/0.1]-**

BCSH2M3-[10-50/0.01]-H[4,6]-**

BCSH2M3-[10-50/0.01]-HC[2-5.9/0.1]-**

BCSH2M4-[10-50/0.01]-H[4,6]-**

BCSH2M4-[10-50/0.01]-HC[2-5.9/0.1]-**

BCSH2M5-[10-50/0.01]-H[4,6]-**

BCSH2M5-[10-50/0.01]-HC[2-5.9/0.1]-**

BCSH3M1-[10-50/0.01]-H[4,6]-***

BCSH3M1-[10-50/0.01]-HC[2-5.9/0.1]-***

BCSH3M2-[10-50/0.01]-H[4,6]-***

BCSH3M2-[10-50/0.01]-HC[2-5.9/0.1]-***

BCSH3M3-[10-50/0.01]-H[4,6]-***

BCSH3M3-[10-50/0.01]-HC[2-5.9/0.1]-***

BCSH3M4-[10-50/0.01]-H[4,6]-***

BCSH3M4-[10-50/0.01]-HC[2-5.9/0.1]-***

BCSH3M5-[10-50/0.01]-H[4,6]-***

BCSH3M5-[10-50/0.01]-HC[2-5.9/0.1]-***

BCSH4M1-[10-50/0.01]-H[4,6]-****

BCSH4M1-[10-50/0.01]-HC[2-5.9/0.1]-****

BCSH4M2-[10-50/0.01]-H[4,6]-****

BCSH4M2-[10-50/0.01]-HC[2-5.9/0.1]-****

BCSH4M3-[10-50/0.01]-H[4,6]-****

BCSH4M3-[10-50/0.01]-HC[2-5.9/0.1]-****

BCSH4M4-[10-50/0.01]-H[4,6]-****

BCSH4M4-[10-50/0.01]-HC[2-5.9/0.1]-****

BCSH4M5-[10-50/0.01]-H[4,6]-****

BCSH4M5-[10-50/0.01]-HC[2-5.9/0.1]-****

BCSH5M1-[10-50/0.01]-H[4,6]-*****

BCSH5M1-[10-50/0.01]-HC[2-5.9/0.1]-*****

BCSH5M2-[10-50/0.01]-H[4,6]-*****

BCSH5M2-[10-50/0.01]-HC[2-5.9/0.1]-*****

BCSH5M3-[10-50/0.01]-H[4,6]-*****

BCSH5M3-[10-50/0.01]-HC[2-5.9/0.1]-*****

BCSH5M4-[10-50/0.01]-H[4,6]-*****

BCSH5M4-[10-50/0.01]-HC[2-5.9/0.1]-*****

BCSH5M5-[10-50/0.01]-H[4,6]-*

BCSH5M5-[10-50/0.01]-HC[2-5.9/0.1]-*

BCSN1M1-[10-50/0.01]-H[4,6]-*

BCSN1M1-[10-50/0.01]-HC[2-5.9/0.1]-*

BCSN1M2-[10-50/0.01]-H[4,6]-*

BCSN1M2-[10-50/0.01]-HC[2-5.9/0.1]-*

BCSN1M3-[10-50/0.01]-H[4,6]-*

BCSN1M3-[10-50/0.01]-HC[2-5.9/0.1]-*

BCSN1M4-[10-50/0.01]-H[4,6]-*

BCSN1M4-[10-50/0.01]-HC[2-5.9/0.1]-*

BCSN1M5-[10-50/0.01]-H[4,6]-*

BCSN1M5-[10-50/0.01]-HC[2-5.9/0.1]-*

材質

刻印文字数

硬度

W(外形)

(mm)

H(フランジ厚)

(mm)

HC(フランジ厚変更)

(mm)

L(全長)

(mm)

刻印文字指定

RoHS?

最小発注数量

SKH51	1文字	61～64HRC	1	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	1文字	61～64HRC	1	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	1文字	61～64HRC	2	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	1文字	61～64HRC	2	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	1文字	61～64HRC	3	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	1文字	61～64HRC	3	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	1文字	61～64HRC	4	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	1文字	61～64HRC	4	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	1文字	61～64HRC	5	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	1文字	61～64HRC	5	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	2文字	61～64HRC	1	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	2文字	61～64HRC	1	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	2文字	61～64HRC	2	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	2文字	61～64HRC	2	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	2文字	61～64HRC	3	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	2文字	61～64HRC	3	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	2文字	61～64HRC	4	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	2文字	61～64HRC	4	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	2文字	61～64HRC	5	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	2文字	61～64HRC	5	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	3文字	61～64HRC	1	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	3文字	61～64HRC	1	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	3文字	61～64HRC	2	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	3文字	61～64HRC	2	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	3文字	61～64HRC	3	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	3文字	61～64HRC	3	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	3文字	61～64HRC	4	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	3文字	61～64HRC	4	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	3文字	61～64HRC	5	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	3文字	61～64HRC	5	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	4文字	61～64HRC	1	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	4文字	61～64HRC	1	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	4文字	61～64HRC	2	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	4文字	61～64HRC	2	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	4文字	61～64HRC	3	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	4文字	61～64HRC	3	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	4文字	61～64HRC	4	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	4文字	61～64HRC	4	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	4文字	61～64HRC	5	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	4文字	61～64HRC	5	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	5文字	61～64HRC	1	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	5文字	61～64HRC	1	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	5文字	61～64HRC	2	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	5文字	61～64HRC	2	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	5文字	61～64HRC	3	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	5文字	61～64HRC	3	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	5文字	61～64HRC	4	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	5文字	61～64HRC	4	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
SKH51	5文字	61～64HRC	5	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
SKH51	5文字	61～64HRC	5	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
NAK80	1文字	37～43HRC	1	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
NAK80	1文字	37～43HRC	1	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
NAK80	1文字	37～43HRC	2	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
NAK80	1文字	37～43HRC	2	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
NAK80	1文字	37～43HRC	3	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
NAK80	1文字	37～43HRC	3	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
NAK80	1文字	37～43HRC	4	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
NAK80	1文字	37～43HRC	4	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個
NAK80	1文字	37～43HRC	5	4 ～ 6	-	10 ～ 50	※WOSで指定	10	1個
NAK80	1文字	37～43HRC	5	-	2 ～ 5.9	10 ～ 50	※WOSで指定	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

5文字まで選定可能、全長0.01㎜指定タイプの刻印付ブロックコアピンです

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
