段付エジェクタスリーブ -SKH51/同軸度◎0.01/片肉厚0.6mm～/S寸ロングタイプ-

カタログ |P.243

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

段付エジェクタスリーブ -SKH51/片肉厚0.6mm～タイプ-

4.5

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級小径･薄肉段付エジェクタスリーブ -SKH51/同軸度◎0.01/片肉厚0.3mm～タイプ-

4.7

通常出荷日：3 日目

ハイス鋼SKH51・同軸度◎0.01・片肉厚0.6mm～・S寸ロングタイプの段...

詳細情報を確認する

商品構成
スリーブ単体
材質
SKH51
表面処理
なし
同軸度
◎0.01
内径公差
+0.01/0
逃げテーパ有無
無
軸径公差
-0.01/-0.02

無料3D-CADライブラリー申し込み受付中

未確定：候補が55型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

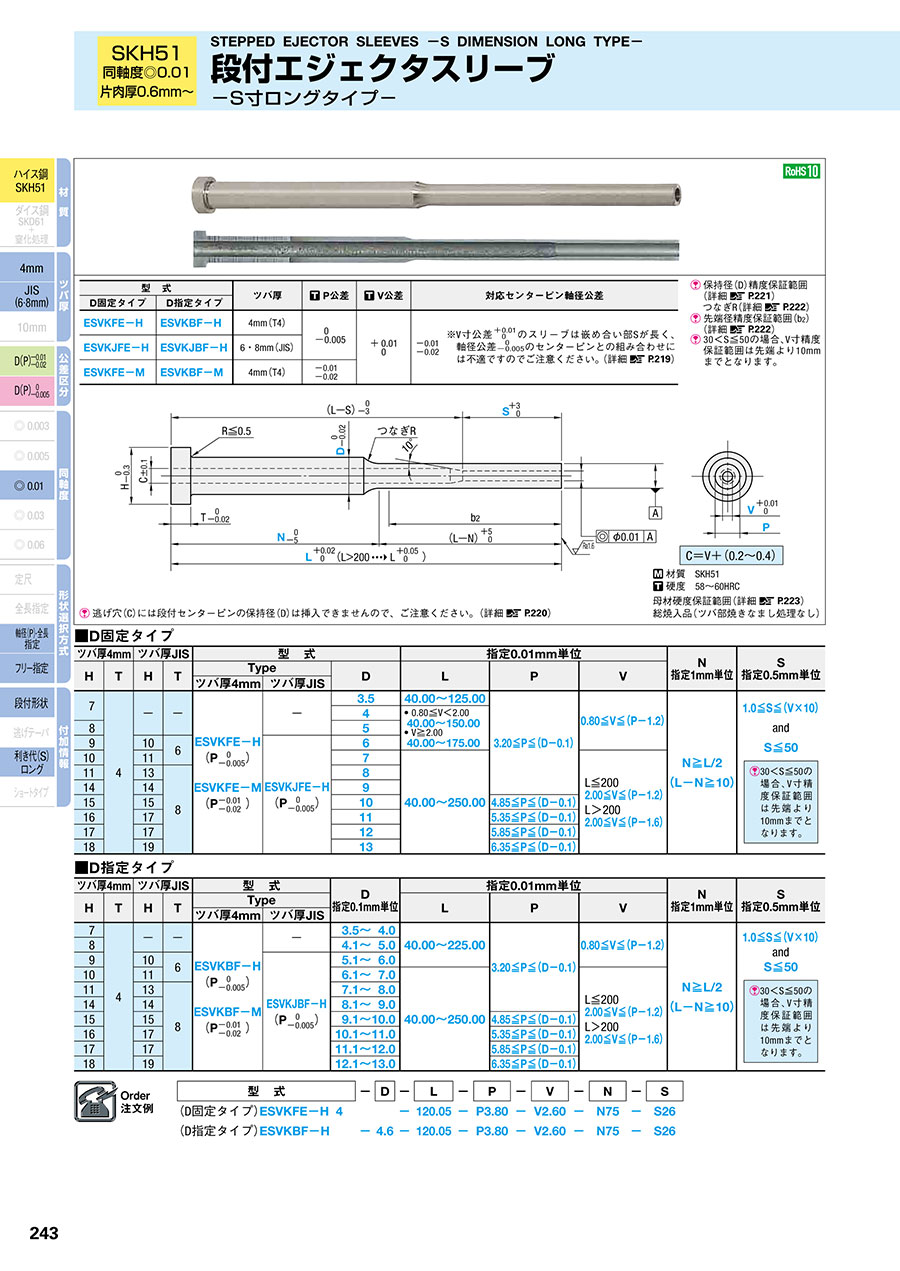

外形図・製品仕様

逃げ穴（C）には段付センターピンの保持径（D）は挿入できませんので、ご注意ください。（詳細 P.220）

保持径（D）精度保証範囲（詳細  P.221）
     つなぎR（詳細  P.222）
先端径精度保証範囲（b2）（詳細  P.222）
30＜S≦50の場合、V寸精度保証範囲は先端より10mmまでとなります。

型式		ツバ厚	P公差	V公差	対応センターピン軸径公差
D固定タイプ	D指定タイプ	ツバ厚	P公差	V公差	対応センターピン軸径公差
ESVKFE-H	ESVKBF-H	4mm（T4）	0 -0.005	+0.01 0	-0.01 -0.02	※ V寸公差+0.01/0 のスリーブは嵌め合い部Sが長く、軸径公差 0/-0.005のセンターピンとの組み合わせには不適ですのでご注意ください。（詳細 P.219）
ESVKJFE-H	ESVKJBF-H	6・8mm（JIS）	0 -0.005
ESVKFE-M	ESVKBF-M	4mm（T4）	-0.01 -0.02

材質 SKH51
硬度 58～60HRC
母材硬度保証範囲（詳細 P.223）
総焼入品（ツバ部焼きなまし処理なし）

規格表

■D固定タイプ

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位			N 指定1mm 単位	S 指定0.5mm単位
H	T	H	T	Type		D	L	P	V
H	T	H	T	ツバ厚4mm	ツバ厚JIS	D	L	P	V
7	4	-	-	ESVKFE-H （P 0/-0.005） ESVKFE-M （P -0.01/-0.02 ）	-	3.5	40.00～125.00	3.20≦P≦ （D-0.1）	0.80≦V≦ （P-1.2）	N≧L/2 （L-N≧10）	1.0≦S≦（V×10） and S≦50
7						4	• 0.80≦V＜2.00 40.00～150.00 • V≧2.00 40.00～175.00
8						5
9		10	6		ESVKJFE-H （P 0/-0.005）	6
10		11	6			7	40.00～250.00		L≦200 2.00≦V≦ （P-1.2） L＞200 2.00≦V≦ （P-1.6）
11		13	8			8
14		14				9						30＜S≦50の場合、V寸精度保証範囲は先端より 10mmまでとなります。
15		15				10		4.85≦P≦ （D-0.1）
16		17				11		5.35≦P≦ （D-0.1）
17		17				12		5.85≦P≦ （D-0.1）
18		19				13		6.35≦P≦ （D-0.1）

■D指定タイプ

ツバ厚4mm		ツバ厚JIS		型式		D 指定0.1mm 単位	指定0.01mm単位			N 指定1mm 単位	S 指定0.5mm単位
H	T	H	T	Type			L	P	V
H	T	H	T	ツバ厚4mm	ツバ厚JIS		L	P	V
7	4	-	-	ESVKBF-H （P 0/-0.005） ESVKBF-M （P -0.01/-0.02 ）	-	3.5～4.0	40.00 ～ 225.00	3.20≦P≦ （D-0.1）	0.80≦V≦ （P-1.2）	N≧L/2 （L-N≧10）	1.0≦S≦（V×10） and S≦50
8		-	-		-	4.1～5.0
9		10	6		ESVKJBF-H （P 0/-0.005）	5.1～6.0
10		11	6			6.1～7.0	40.00 ～ 250.00		L≦200 2.00≦V≦ （P-1.2） L＞200 2.00≦V≦ （P-1.6）
11		13	8			7.1～8.0
14		14				8.1～9.0						30＜S≦50の場合、V寸精度保証範囲は先端より 10mmまでとなります。
15		15				9.1～10.0		4.85≦P≦ （D-0.1）
16		17				10.1～11.0		5.35≦P≦ （D-0.1）
17		17				11.1～12.0		5.85≦P≦ （D-0.1）
18		19				12.1～13.0		6.35≦P≦ （D-0.1）

注文例

出荷日

追加工

P.225
