段付エジェクタスリーブ -SKH51/片肉厚0.6mm～タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ストレートタイプと異なる段付きエジェクタスリーブです。先端の肉厚は最小0.6m...
詳細情報を確認する商品情報

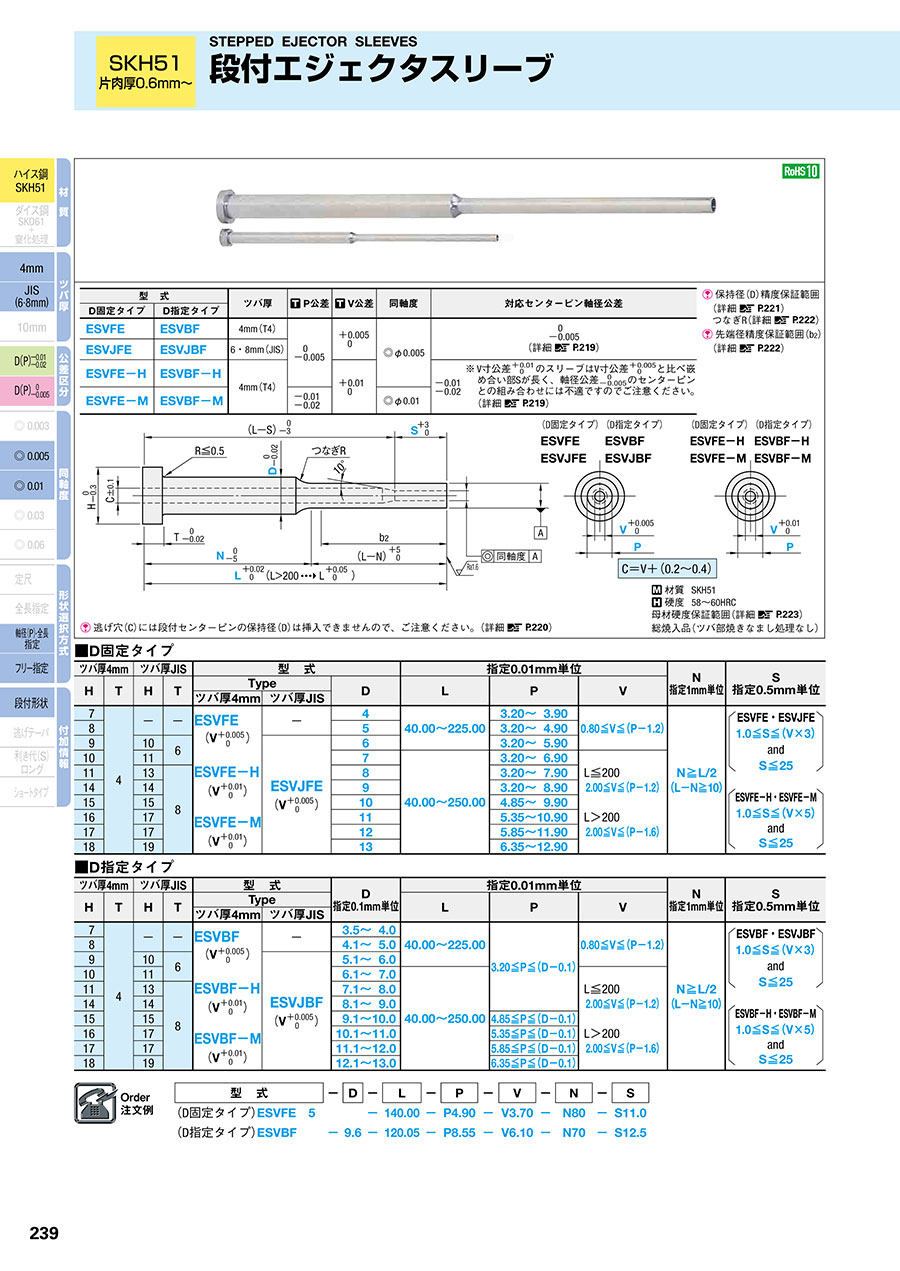

外形図・製品仕様
逃げ穴（C）には段付センターピンの保持径（D）は挿入できませんので、ご注意ください。（詳細 P.220）
保持径（D）精度保証範囲（詳細 P.221）
つなぎR（詳細 P.222）
先端径精度保証範囲（b2）（詳細 P.222）
| 型 式 | ツバ厚 | P公差 | V公差 | 同軸度 | 対応センターピン軸径公差 | ||
|---|---|---|---|---|---|---|---|
| D固定タイプ | D指定タイプ | ||||||
| ESVFE | ESVBF | 4mm（T4） | 0 -0.005 | +0.005 0 | ◎φ0.005 | 0 -0.005 （詳細 P.219） | |
| ESVJFE | ESVJBF | 6・8mm（JIS） | |||||
| ESVFE-H | ESVBF-H | 4mm（T4） | +0.01 0 | -0.01 -0.02 | ※ V寸公差+0.01/0 のスリーブはV寸公差+0.005/0 と比べ嵌 め合い部Sが長く、軸径公差 0/-0.005のセンターピン との組み合わせには不適ですのでご注意ください。 （詳細 P.219） | ||
| ESVFE-M | ESVBF-M | -0.01 -0.02 | ◎φ0.01 | ||||
材質 SKH51
硬度 58～60HRC
母材硬度保証範囲（詳細 P.223）
総焼入品（ツバ部焼きなまし処理なし）
規格表
■D固定タイプ
| ツバ厚4mm | ツバ厚JIS | 型 式 | 指定0.01mm単位 | N 指定1mm 単位 | S 指定0.5mm単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | D | L | P | V | |||
| ツバ厚4mm | ツバ厚JIS | ||||||||||
| 7 | 4 | - | - | ESVFE （V +0.005/0 ） ESVFE-H （V +0.01/0 ） ESVFE-M （V +0.01/0 ） | - | 4 | 40.00～ 225.00 | 3.20～ 3.90 | 0.80≦V≦（P-1.2） | N≧L/2 （L-N≧10） |
|
| 8 | 5 | 3.20～ 4.90 | |||||||||
| 9 | 10 | 6 | ESVJFE （V +0.005/0 ） | 6 | 3.20～ 5.90 | ||||||
| 10 | 11 | 7 | 40.00～ 250.00 | 3.20～ 6.90 | L≦200 2.00≦V≦（P-1.2） L＞200 2.00≦V≦（P-1.6） | ||||||
| 11 | 13 | 8 | 8 | 3.20～ 7.90 | |||||||
| 14 | 14 | 9 | 3.20～ 8.90 | ||||||||
| 15 | 15 | 10 | 4.85～ 9.90 | ||||||||
| 16 | 17 | 11 | 5.35～ 10.90 | ||||||||
| 17 | 17 | 12 | 5.85～ 11.90 | ||||||||
| 18 | 19 | 13 | 6.35～ 12.90 | ||||||||
■D指定タイプ
| ツバ厚4mm | ツバ厚JIS | 型 式 | D 指定0.1mm 単位 | 指定0.01mm単位 | N 指定1mm 単位 | S 指定0.5mm単位 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | L | P | V | ||||
| ツバ厚4mm | ツバ厚JIS | ||||||||||
| 7 | 4 | - | - | ESVBE （V +0.005/0 ） ESVBE-H （V +0.01/0 ） ESVBE-M （V +0.01/0 ） | - | 3.5～ 4.0 | 40.00～ 225.00 | 3.20≦P≦ （D-0.1） | 0.80≦V≦ （P-1.2） | N≧L/2 （L-N≧10） |
|
| 8 | 4.1～ 5.0 | ||||||||||
| 9 | 10 | 6 | ESVJBE （V +0.005/0 ） | 5.1～ 6.0 | |||||||
| 10 | 11 | 6.1～ 7.0 | 40.00～ 250.00 | L≦200 2.00≦V≦ （P-1.2） L＞200 2.00≦V≦ （P-1.6） | |||||||
| 11 | 13 | 8 | 7.1～ 8.0 | ||||||||
| 14 | 14 | 8.1～ 9.0 | |||||||||
| 15 | 15 | 9.1～ 10.0 | 4.85≦P≦ （D-0.1） | ||||||||
| 16 | 17 | 10.1～ 11.0 | 5.35≦P≦ （D-0.1） | ||||||||
| 17 | 17 | 11.1～ 12.0 | 5.85≦P≦ （D-0.1） | ||||||||
| 18 | 19 | 12.1～ 13.0 | 6.35≦P≦ （D-0.1） | ||||||||
注文例
