ストレートエジェクタスリーブ -SKH51/同軸度◎0.01/片肉厚0.6mm～/S寸ロングタイプ-

プラ型用部品技術窓口

絞り込み条件

未確定：候補が110型番あります。

chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
  調査中
- EU_RoHS
  対応
ツバ厚
~mm
軸径公差
~mm
- 0/-0.005
- -0.01/-0.02
D/P（軸径）(mm)
~mm
- 3.5
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
[3.2-13.99/0.01mm単位]
V（穴径）(mm)
~mm
[0.8-12.2/0.01mm単位]
穴加工方法
~mm
- ワイヤーカット&みがき
軸径指定方法
~mm
- 軸径0.01mm単位指定
- 軸径固定
L(全長)(mm)
~mm
[40-250/0.01mm単位]
S(V穴径長さ)(mm)
~mm
[1-50/0.5mm単位]
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内

ミスミ

ストレートエジェクタスリーブ -SKH51/同軸度◎0.01/片肉厚0.6mm～/S寸ロングタイプ-

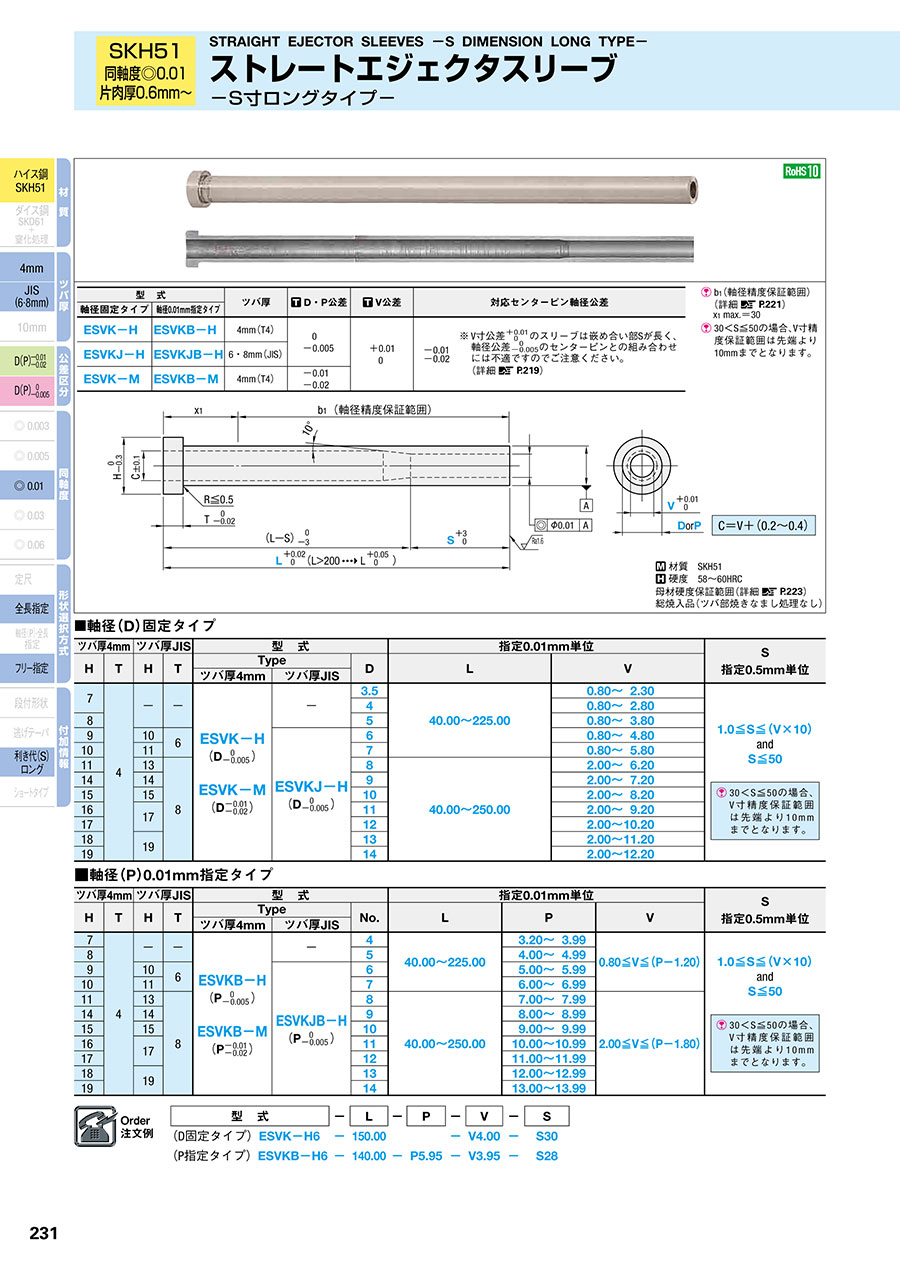

カタログ |P.231

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚4mm/軸径指定タイプ-

4.2

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタスリーブ -SKH51/片肉厚0.6mm～タイプ-

通常出荷日：3 日目

先端の肉厚が最小0.6mmに設定できるエジェクタスリーブです。通常の商品と比べ...

詳細情報を確認する

材質
SKH51
表面処理
なし
穴径と軸径の同軸度
◎0.01
商品構成
スリーブ単体
内径公差
+0.01/0
逃げテーパ有無
無
センターピン先端形状
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が110型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

b1（軸径精度保証範囲）（詳細 P.221）
x1 max.＝30
30＜S≦50の場合、V寸精度保証範囲は先端より10mmまでとなります。

型式		ツバ厚	D・P公差	V公差	対応センターピン軸径公差
軸径固定タイプ	軸径0.01mm指定タイプ	ツバ厚	D・P公差	V公差	対応センターピン軸径公差
ESVK-H	ESVKB-H	4mm（T4）	0 -0.005	+0.01 0	-0.01 -0.02	※ V寸公差+0.01/0 のスリーブは嵌め合い部Sが長く、軸径公差 0/-0.005のセンターピンとの組み合わせには不適ですのでご注意ください。（詳細 P.219）
ESVKJ-H	ESVKJB-H	6・8mm（JIS）	0 -0.005
ESVK-M	ESVKB-M	4mm（T4）	-0.01 -0.02

材質 SKH51
硬度 58～60HRC
母材硬度保証範囲（詳細 P.223）
総焼入品（ツバ部焼きなまし処理なし）

規格表

■軸径（D）固定タイプ

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位		S 指定0.5mm単位
H	T	H	T	Type		D	L	V
H	T	H	T	ツバ厚4mm	ツバ厚JIS	D	L	V
7	4	-	-	ESVK-H （D 0/-0.005 ） ESVK-M （D -0.01/-0.02）	-	3.5	40.00～225.00	0.80～2.30	1.0≦S≦（V×10） and S≦50
7						4		0.80～2.80
8						5		0.80～3.80
9		10	6		ESVKJ-H （D 0/-0.005 ）	6		0.80～4.80
10		11	6			7		0.80～5.80
11		13	8			8	40.00～250.00	2.00～6.20
14		14				9		2.00～7.20		30＜S≦50の場合、 V 寸精度保証範囲は先端より10mm までとなります。
15		15				10		2.00～8.20
16		17				11		2.00～9.20
17		17				12		2.00～10.20
18		19				13		2.00～11.20
19		19				14		2.00～12.20

■軸径（P）0.01mm指定タイプ

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位			S 指定0.5mm単位
H	T	H	T	Type		No.	L	P	V
H	T	H	T	ツバ厚4mm	ツバ厚JIS	No.	L	P	V
7	4	-	-	ESVKB-H （D 0/-0.005 ） ESVKB-M （D -0.01/-0.02）	-	4	40.00～225.00	3.20～3.99	0.80≦V≦（P-1.20）	1.0≦S≦（V×10） and S≦50
8		-	-		-	5		4.00～4.99
9		10	6		ESVKJB-H （D 0/-0.005 ）	6		5.00～5.99
10		11	6			7		6.00～6.99
11		13	8			8	40.00～250.00	7.00～7.99	2.00≦V≦（P-1.80）
14		14				9		8.00～8.99			30＜S≦50の場合、 V 寸精度保証範囲は先端より10mm までとなります。
15		15				10		9.00～9.99
16		17				11		10.00～10.99
17		17				12		11.00～11.99
18		19				13		12.00～12.99
19		19				14		13.00～13.99

注文例

出荷日

追加工

P.225

型番リスト

表示件数

型番

ESVK-H3.5-[40-225/0.01]-V[0.8-2.2/0.01]-S[1-23/0.5]

ESVK-H3.5-[40-225/0.01]-V[2.21-2.3/0.01]-S[1-23/0.5]

ESVK-H4-[40-225/0.01]-V[0.8-2.2/0.01]-S[1-28/0.5]

ESVK-H4-[40-225/0.01]-V[2.21-2.8/0.01]-S[1-28/0.5]

ESVK-H5-[40-225/0.01]-V[0.8-2.2/0.01]-S[1-38/0.5]

ESVK-H5-[40-225/0.01]-V[2.21-3.8/0.01]-S[1-38/0.5]

ESVK-H6-[40-225/0.01]-V[0.8-2.2/0.01]-S[1-48/0.5]

ESVK-H6-[40-225/0.01]-V[2.21-4.8/0.01]-S[1-48/0.5]

ESVK-H7-[40-225/0.01]-V[0.8-2.2/0.01]-S[1-50/0.5]

ESVK-H7-[40-225/0.01]-V[2.21-5.8/0.01]-S[1-50/0.5]

ESVK-H8-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-H8-[40-250/0.01]-V[2.21-6.2/0.01]-S[1-50/0.5]

ESVK-H9-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-H9-[40-250/0.01]-V[2.21-7.2/0.01]-S[1-50/0.5]

ESVK-H10-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-H10-[40-250/0.01]-V[2.21-8.2/0.01]-S[1-50/0.5]

ESVK-H11-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-H11-[40-250/0.01]-V[2.21-9.2/0.01]-S[1-50/0.5]

ESVK-H12-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-H12-[40-250/0.01]-V[2.21-10.2/0.01]-S[1-50/0.5]

ESVK-H13-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-H13-[40-250/0.01]-V[2.21-11.2/0.01]-S[1-50/0.5]

ESVK-H14-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-H14-[40-250/0.01]-V[2.21-12.2/0.01]-S[1-50/0.5]

ESVK-M3.5-[40-225/0.01]-V[0.8-2.2/0.01]-S[1-23/0.5]

ESVK-M3.5-[40-225/0.01]-V[2.21-2.3/0.01]-S[1-23/0.5]

ESVK-M4-[40-225/0.01]-V[0.8-2.2/0.01]-S[1-28/0.5]

ESVK-M4-[40-225/0.01]-V[2.21-2.8/0.01]-S[1-28/0.5]

ESVK-M5-[40-225/0.01]-V[0.8-2.2/0.01]-S[1-38/0.5]

ESVK-M5-[40-225/0.01]-V[2.21-3.8/0.01]-S[1-38/0.5]

ESVK-M6-[40-225/0.01]-V[0.8-2.2/0.01]-S[1-48/0.5]

ESVK-M6-[40-225/0.01]-V[2.21-4.8/0.01]-S[1-48/0.5]

ESVK-M7-[40-225/0.01]-V[0.8-2.2/0.01]-S[1-50/0.5]

ESVK-M7-[40-225/0.01]-V[2.21-5.8/0.01]-S[1-50/0.5]

ESVK-M8-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-M8-[40-250/0.01]-V[2.21-6.2/0.01]-S[1-50/0.5]

ESVK-M9-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-M9-[40-250/0.01]-V[2.21-7.2/0.01]-S[1-50/0.5]

ESVK-M10-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-M10-[40-250/0.01]-V[2.21-8.2/0.01]-S[1-50/0.5]

ESVK-M11-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-M11-[40-250/0.01]-V[2.21-9.2/0.01]-S[1-50/0.5]

ESVK-M12-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-M12-[40-250/0.01]-V[2.21-10.2/0.01]-S[1-50/0.5]

ESVK-M13-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-M13-[40-250/0.01]-V[2.21-11.2/0.01]-S[1-50/0.5]

ESVK-M14-[40-250/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVK-M14-[40-250/0.01]-V[2.21-12.2/0.01]-S[1-50/0.5]

ESVKB-H4-[40-225/0.01]-P[3.2-3.99/0.01]-V[0.8-2.2/0.01]-S[1-27.5/0.5]

ESVKB-H4-[40-225/0.01]-P[3.2-3.99/0.01]-V[2.21-2.79/0.01]-S[1-27.5/0.5]

ESVKB-H5-[40-225/0.01]-P[4-4.99/0.01]-V[0.8-2.2/0.01]-S[1-37.5/0.5]

ESVKB-H5-[40-225/0.01]-P[4-4.99/0.01]-V[2.21-3.79/0.01]-S[1-37.5/0.5]

ESVKB-H6-[40-225/0.01]-P[5-5.99/0.01]-V[0.8-2.2/0.01]-S[1-47.5/0.5]

ESVKB-H6-[40-225/0.01]-P[5-5.99/0.01]-V[2.21-4.79/0.01]-S[1-47.5/0.5]

ESVKB-H7-[40-225/0.01]-P[6-6.99/0.01]-V[0.8-2.2/0.01]-S[1-50/0.5]

ESVKB-H7-[40-225/0.01]-P[6-6.99/0.01]-V[2.21-5.79/0.01]-S[1-50/0.5]

ESVKB-H8-[40-250/0.01]-P[7-7.99/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVKB-H8-[40-250/0.01]-P[7-7.99/0.01]-V[2.21-6.19/0.01]-S[1-50/0.5]

ESVKB-H9-[40-250/0.01]-P[8-8.99/0.01]-V[2-2.2/0.01]-S[1-50/0.5]

ESVKB-H9-[40-250/0.01]-P[8-8.99/0.01]-V[2.21-7.19/0.01]-S[1-50/0.5]

ツバ厚

軸径公差

D/P（軸径）

(mm)

V（穴径）

(mm)

穴加工方法

軸径指定方法

L(全長)

(mm)

S(V穴径長さ)

(mm)

RoHS?

最小発注数量

4mm(T4)	0/-0.005	3.5	0.8 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 225	1 ～ 23	10	1個
4mm(T4)	0/-0.005	3.5	2.21 ～ 2.3	ワイヤーカット&みがき	軸径固定	40 ～ 225	1 ～ 23	10	1個
4mm(T4)	0/-0.005	4	0.8 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 225	1 ～ 28	10	1個
4mm(T4)	0/-0.005	4	2.21 ～ 2.8	ワイヤーカット&みがき	軸径固定	40 ～ 225	1 ～ 28	10	1個
4mm(T4)	0/-0.005	5	0.8 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 225	1 ～ 38	10	1個
4mm(T4)	0/-0.005	5	2.21 ～ 3.8	ワイヤーカット&みがき	軸径固定	40 ～ 225	1 ～ 38	10	1個
4mm(T4)	0/-0.005	6	0.8 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 225	1 ～ 48	10	1個
4mm(T4)	0/-0.005	6	2.21 ～ 4.8	ワイヤーカット&みがき	軸径固定	40 ～ 225	1 ～ 48	10	1個
4mm(T4)	0/-0.005	7	0.8 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 225	1 ～ 50	10	1個
4mm(T4)	0/-0.005	7	2.21 ～ 5.8	ワイヤーカット&みがき	軸径固定	40 ～ 225	1 ～ 50	10	1個
4mm(T4)	0/-0.005	8	2 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	8	2.21 ～ 6.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	9	2 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	9	2.21 ～ 7.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	10	2 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	10	2.21 ～ 8.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	11	2 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	11	2.21 ～ 9.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	12	2 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	12	2.21 ～ 10.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	13	2 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	13	2.21 ～ 11.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	14	2 ～ 2.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	14	2.21 ～ 12.2	ワイヤーカット&みがき	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	3.5	0.8 ～ 2.2	-	軸径固定	40 ～ 225	1 ～ 23	10	1個
4mm(T4)	-0.01/-0.02	3.5	2.21 ～ 2.3	-	軸径固定	40 ～ 225	1 ～ 23	10	1個
4mm(T4)	-0.01/-0.02	4	0.8 ～ 2.2	-	軸径固定	40 ～ 225	1 ～ 28	10	1個
4mm(T4)	-0.01/-0.02	4	2.21 ～ 2.8	-	軸径固定	40 ～ 225	1 ～ 28	10	1個
4mm(T4)	-0.01/-0.02	5	0.8 ～ 2.2	-	軸径固定	40 ～ 225	1 ～ 38	10	1個
4mm(T4)	-0.01/-0.02	5	2.21 ～ 3.8	-	軸径固定	40 ～ 225	1 ～ 38	10	1個
4mm(T4)	-0.01/-0.02	6	0.8 ～ 2.2	-	軸径固定	40 ～ 225	1 ～ 48	10	1個
4mm(T4)	-0.01/-0.02	6	2.21 ～ 4.8	-	軸径固定	40 ～ 225	1 ～ 48	10	1個
4mm(T4)	-0.01/-0.02	7	0.8 ～ 2.2	-	軸径固定	40 ～ 225	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	7	2.21 ～ 5.8	-	軸径固定	40 ～ 225	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	8	2 ～ 2.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	8	2.21 ～ 6.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	9	2 ～ 2.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	9	2.21 ～ 7.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	10	2 ～ 2.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	10	2.21 ～ 8.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	11	2 ～ 2.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	11	2.21 ～ 9.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	12	2 ～ 2.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	12	2.21 ～ 10.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	13	2 ～ 2.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	13	2.21 ～ 11.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	14	2 ～ 2.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	-0.01/-0.02	14	2.21 ～ 12.2	-	軸径固定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	3.2 ～ 3.99	0.8 ～ 2.2	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 225	1 ～ 27.5	10	1個
4mm(T4)	0/-0.005	3.2 ～ 3.99	2.21 ～ 2.79	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 225	1 ～ 27.5	10	1個
4mm(T4)	0/-0.005	4 ～ 4.99	0.8 ～ 2.2	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 225	1 ～ 37.5	10	1個
4mm(T4)	0/-0.005	4 ～ 4.99	2.21 ～ 3.79	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 225	1 ～ 37.5	10	1個
4mm(T4)	0/-0.005	5 ～ 5.99	0.8 ～ 2.2	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 225	1 ～ 47.5	10	1個
4mm(T4)	0/-0.005	5 ～ 5.99	2.21 ～ 4.79	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 225	1 ～ 47.5	10	1個
4mm(T4)	0/-0.005	6 ～ 6.99	0.8 ～ 2.2	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 225	1 ～ 50	10	1個
4mm(T4)	0/-0.005	6 ～ 6.99	2.21 ～ 5.79	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 225	1 ～ 50	10	1個
4mm(T4)	0/-0.005	7 ～ 7.99	2 ～ 2.2	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	7 ～ 7.99	2.21 ～ 6.19	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	8 ～ 8.99	2 ～ 2.2	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 250	1 ～ 50	10	1個
4mm(T4)	0/-0.005	8 ～ 8.99	2.21 ～ 7.19	ワイヤーカット&みがき	軸径0.01mm単位指定	40 ～ 250	1 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

先端の肉厚が最小0.6mmに設定できるエジェクタスリーブです。通常の商品と比べ内径摺動部の長さ（S寸）が50㎜の長さまで選択できる商品です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートエジェクタスリーブ -SKH51/同軸度◎0.01/片肉厚0.6mm～/S寸ロングタイプ-のレビュー

4.5平均満足度：4.56件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

金型用

満足度：4.02023/01/26

この商品は自社の金型工程で継続して使用しているものです。使いやすいのでリピート購入しているものになります。金型の工程で普...もっと読む

0人が参考にしています。

肉厚が薄い筒形状を突出すのに最適

満足度：5.02022/06/02

薄肉対応・段付ではない・Ｓ寸法が長いもの、要望している全てが叶ったピンです。破損の話も聞かないので信頼という事でもいつも...もっと読む

0人が参考にしています。

突出し

満足度：5.02020/05/31

エジェクターピンに使用しますが、問題なく使用できると思います。精度もしっかり出ています。

0人が参考にしています。

スリ−ブ

満足度：4.02019/07/03

短納期及び価格の面でも他社より条件よく非常に助かってます　　

0人が参考にしています。

プラ型の部品

満足度：4.02018/08/27

プラ型のスリーブピンですが、他社よりも選択できる寸法の幅が大きく助かります。

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ストレートエジェクタスリーブ -SKH51/同軸度◎0.01/片肉厚0.6mm～/S寸ロングタイプ-	精級小径･薄肉段付エジェクタスリーブ -SKH51/同軸度◎0.005/片肉厚0.3mm～-	ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚4mm/軸径指定タイプ-	ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚4mm/全長指定タイプ-	ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚4mm/定尺タイプ-	ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚4mm/定尺タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目
材質	SKH51	SKH51	SKD61	SKD61	SKD61	SKD61
表面処理	なし	なし	窒化処理	窒化処理	窒化処理	窒化処理
穴径と軸径の同軸度	◎0.01	◎0.005	◎0.06	◎0.06	◎0.06	◎0.03
商品構成	スリーブ単体	スリーブ単体	スリーブ単体	スリーブ単体	スリーブ単体	スリーブ単体
内径公差	+0.01/0	+0.005/0	H7	H7	H7	H7

よく一緒に購入される商品

ミスミ
1段センターピン -ハイス鋼SKH51/…4
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
先端加工ストレートセンターピン -ハイス…4.5
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
テーパレス1段センターピン -ハイス鋼S…4.4
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
ガス抜きストレートコアピン -軸径(D)…4.4
通常価格(税別) : -
通常出荷日 : 3日目
当日出荷可能
ミスミ
ストレートエジェクタピン -ハイス鋼SK…4.5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
ストレートエジェクタスリーブ -SKH5…4
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
スプルーブシュ -汎用ボルトタイプ・フラ…4.4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
精級エジェクタガイドピン -Cリングタイ…3
通常価格(税別) : -
通常出荷日 : 2日目
当日出荷可能
ミスミ
1段コアピン -軸径(P)0.01mm指…4.4
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能

エジェクタスリーブカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ツバ厚

軸径公差

D/P（軸径）(mm)

V（穴径）(mm)

穴加工方法

軸径指定方法

L(全長)(mm)

S(V穴径長さ)(mm)

タイプ

CAD

出荷日

ストレートエジェクタスリーブ -SKH51/同軸度◎0.01/片肉厚0.6mm～/S寸ロングタイプ-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

エジェクタスリーブカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
