ストレートエジェクタスリーブ -SKH51/片肉厚0.6mm～タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
先端の肉厚が最小0.6mmに設定できるエジェクタスリーブです。軸径固定タイプと...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

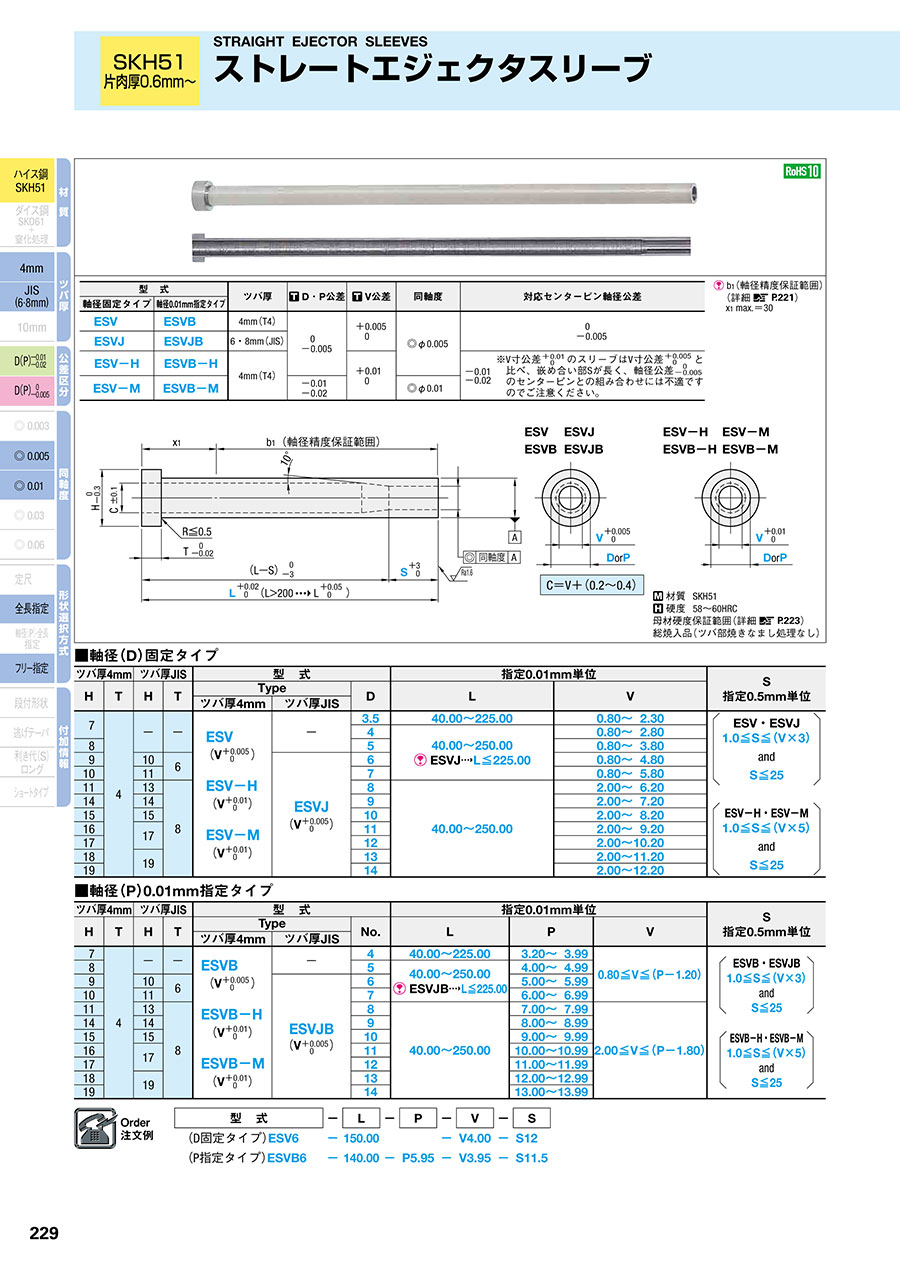

外形図・製品仕様
b1（軸径精度保証範囲）（詳細 P.221）
x1 max.＝30
| 型式 | ツバ厚 | D・P公差 | V公差 | 同軸度 | 対応センターピン軸径公差 | ||
|---|---|---|---|---|---|---|---|
| 軸径固定 タイプ | 軸径0.01mm指定 タイプ | ||||||
| ESV | ESVB | 4mm（T4） | 0 -0.005 | +0.005 0 | ◎φ0.005 | 0 -0.005 | |
| ESVJ | ESVJB | 6・8mm（JIS） | |||||
| ESV-H | ESVB-H | 4mm（T4） | +0.01 0 | -0.01 -0.02 | ※ V寸公差+0.01/0 のスリーブはV寸公差+0.005/0 と比べ、 嵌め合い部Sが長く、軸径公差 0/-0.005のセンターピンと の組み合わせには不適ですのでご注意ください。 | ||
| ESV-M | ESVB-M | -0.01 -0.02 | ◎φ0.01 | ||||
材質 SKH51
硬度 58～60HRC
母材硬度保証範囲（詳細 P.223）
総焼入品（ツバ部焼きなまし処理なし）
規格表
■軸径（D）固定タイプ
| ツバ厚4mm | ツバ厚JIS | 型 式 | 指定0.01mm単位 | S 指定0.5mm単位 | |||||
|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | D | L | V | ||
| ツバ厚4mm | ツバ厚JIS | ||||||||
| 7 | 4 | - | - | ESV （V +0.005/0 ） ESV-H （V +0.01/0 ） ESV-M （V +0.01/0 ） | - | 3.5 | 40.00～225.00 | 0.80～2.30 |
|
| 4 | 40.00～250.00 ESVJL ≦225.00 | 0.80～2.80 | |||||||
| 8 | 5 | 0.80～3.80 | |||||||
| 9 | 10 | 6 | ESVJ （V +0.005/0 ） | 6 | 0.80～4.80 | ||||
| 10 | 11 | 7 | 0.80～5.80 | ||||||
| 11 | 13 | 8 | 8 | 40.00～250.00 | 2.00～6.20 | ||||
| 14 | 14 | 9 | 2.00～7.20 | ||||||
| 15 | 15 | 10 | 2.00～8.20 | ||||||
| 16 | 17 | 11 | 2.00～9.20 | ||||||
| 17 | 12 | 2.00～10.20 | |||||||
| 18 | 19 | 13 | 2.00～11.20 | ||||||
| 19 | 14 | 2.00～12.20 | |||||||
■軸径（P）0.01mm指定タイプ
| ツバ厚4mm | ツバ厚JIS | 型 式 | 指定0.01mm単位 | S 指定0.5mm単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | No. | L | P | V | ||
| ツバ厚4mm | ツバ厚JIS | |||||||||
| 7 | 4 | - | - | ESVB （V +0.005/0 ） ESVB-H （V +0.01/0 ） ESVB-M （V +0.01/0 ） | - | 4 | 40.00～225.00 | 3.20～3.99 | 0.80≦V≦（P-1.20） |
|
| 8 | 5 | 40.00～250.00 ESVJBL ≦225.00 | 4.00～4.99 | |||||||
| 9 | 10 | 6 | ESVJB （V +0.005/0 ） | 6 | 5.00～5.99 | |||||
| 10 | 11 | 7 | 6.00～6.99 | |||||||
| 11 | 13 | 8 | 8 | 40.00～250.00 | 7.00～7.99 | 2.00≦V≦（P-1.80） | ||||
| 14 | 14 | 9 | 8.00～8.99 | |||||||
| 15 | 15 | 10 | 9.00～9.99 | |||||||
| 16 | 17 | 11 | 10.00～10.99 | |||||||
| 17 | 12 | 11.00～11.99 | ||||||||
| 18 | 19 | 13 | 12.00～12.99 | |||||||
| 19 | 14 | 13.00～13.99 | ||||||||
注文例
