ストレートエジェクタスリーブ -SKH51/片肉厚0.3mm～/逃げテーパタイプ-
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

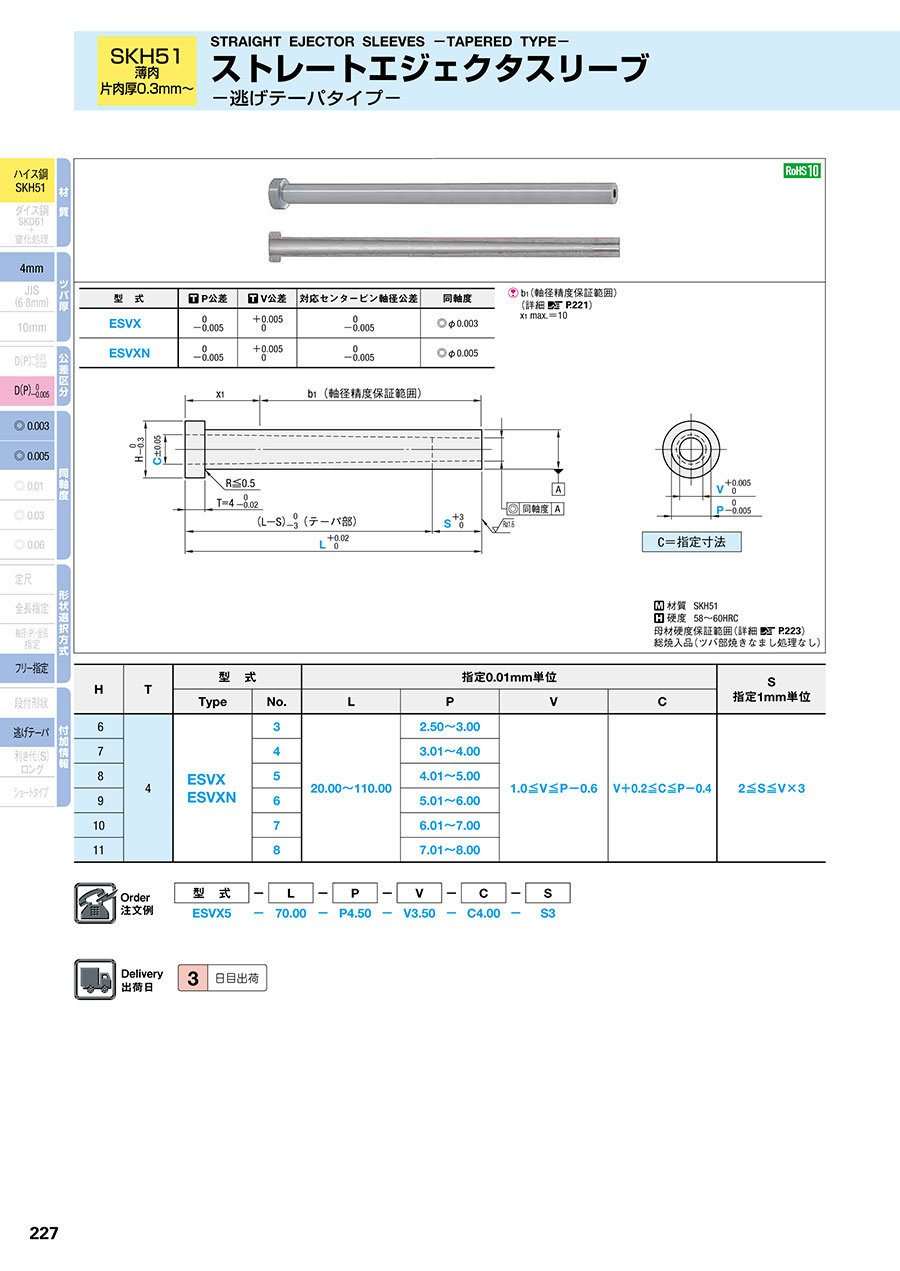

外形図・製品仕様
b1 （軸径精度保証範囲）（詳細 P.221）
x1 max.＝10
| 型式 | P公差 | V公差 | 対応センターピン軸径公差 | 同軸度 |
|---|---|---|---|---|
| ESVX | 0 -0.005 | +0.005 0 | 0 -0.005 | ◎φ0.003 |
| ESVXN | 0 -0.005 | +0.005 0 | 0 -0.005 | ◎φ0.005 |
材質 SKH51
硬度 58～60HRC
母材硬度保証範囲（詳細 P.223）
総焼入品（ツバ部焼きなまし処理なし）
規格表
| H | T | 型 式 | 指定0.01mm単位 | S 指定1mm単位 | ||||
|---|---|---|---|---|---|---|---|---|
| Type | No. | L | P | V | C | |||
| 6 | 4 | ESVX ESVXN | 3 | 20.00～110.00 | 2.50～3.00 | 1.0≦V≦P-0.6 | V+0.2≦C≦P-0.4 | 2≦S≦V×3 |
| 7 | 4 | 3.01～4.00 | ||||||
| 8 | 5 | 4.01～5.00 | ||||||
| 9 | 6 | 5.01～6.00 | ||||||
| 10 | 7 | 6.01～7.00 | ||||||
| 11 | 8 | 7.01～8.00 | ||||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
先端の肉厚が最小0.3mmと薄肉に設定できるエジェクタスリーブです。摺動部から逃げ穴まではテーパー形状となっています。また同軸度0.003/0.005と通常より高精度な商品となっております。
カタログ
ストレートエジェクタスリーブ -SKH51/片肉厚0.3mm～/逃げテーパタイプ-のレビュー
急に必要になり
4
4.02023/02/06
単品購入ができますので、必要個数での購入ができ不要在庫を持たなくて良いので助かります。
0人が参考にしています。
プラ金型
5
5.02022/04/30
丸もののエジェクターに使用。品質は安定しているかと思います。
0人が参考にしています。
金型に使用
5
5.02021/12/21
金型に使用したエジェクタピンを抜くのに使用しています。特に問題なく使用できています。ミスミの商品はカタログで選択・購入が...もっと読む
0人が参考にしています。
薄肉
4
4.02021/01/06
製品の肉厚が少ない箇所
に押し上げ機構を
つけるのに使いました
0人が参考にしています。
スリ−ブ
4
4.02020/06/12
薄肉でできるので
非常に助かります
製品で突き出しがない場合
非常に便利です
0人が参考にしています。
