大型用角R加工付エジェクタピン-ダイス鋼SKD61+窒化処理/P･W公差0_-0.02/フリー指定-

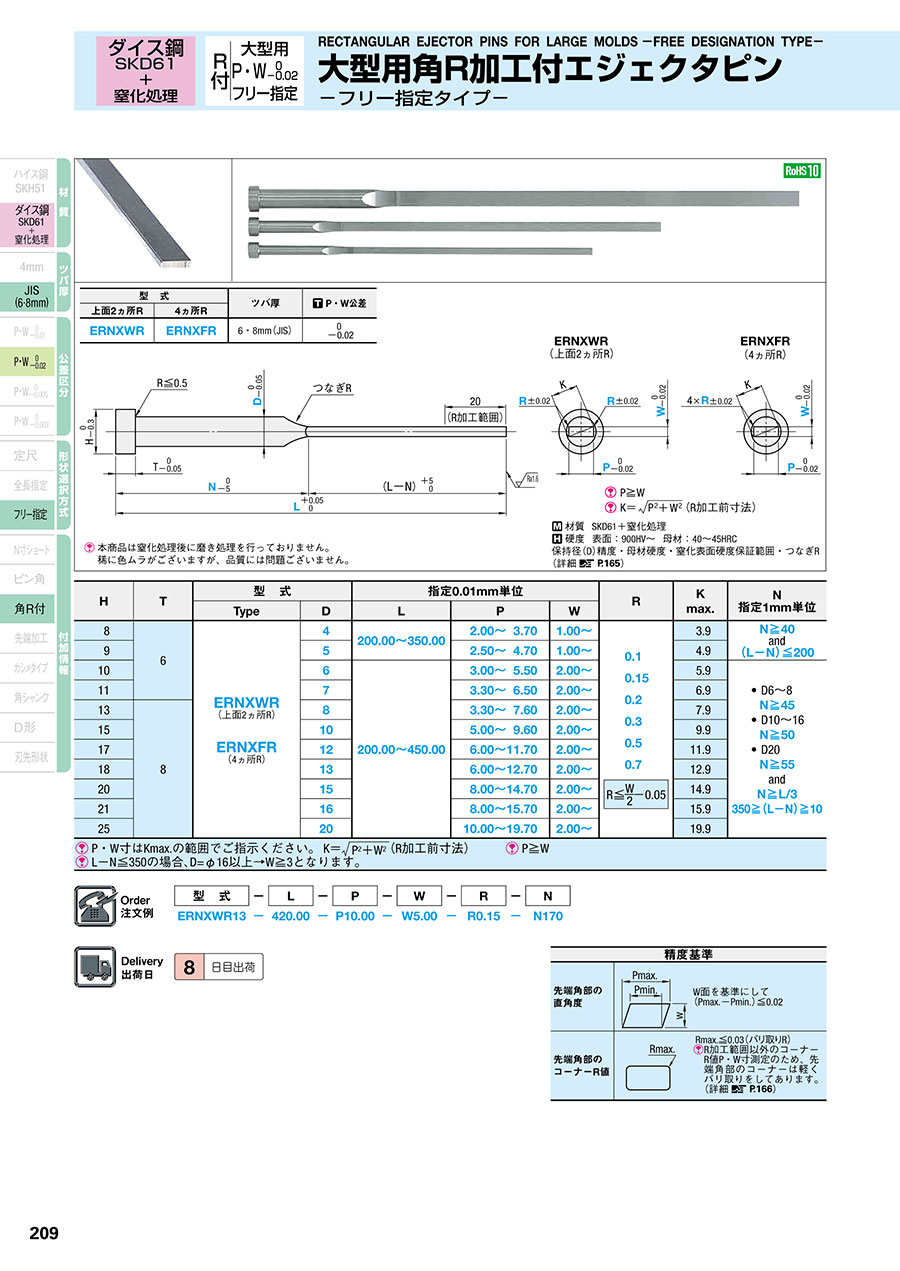

カタログ |P.209

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

大型用角エジェクタピン -ダイス鋼SKD61+窒化処理/P･W公差0_-0.02/フリー指定タイプ-

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-

4.3

通常出荷日：5 日目

ダイス鋼SKD61+窒化処理・P/W公差0_-0.02・フリー指定タイプの大型...

詳細情報を確認する

材質
SKD61
形状タイプ
ノーマル
バリ取り処理
ノーマル
P/W寸法公差（代表公差）
0/-0.02
表面処理
窒化処理
角処理
角R加工
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし
C面加工位置
なし
ガス抜き形状の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

大型用角R加工付エジェクタピン -ダイス鋼SKD61+窒化処理/P･W公差0_-0.02/フリー指定タイプ-

本商品は窒化処理後に磨き処理を行っておりません。
稀に色ムラがございますが、品質には問題ございません。

型式		ツバ厚	P・W公差
上面2ヵ所R	4ヵ所R	ツバ厚	P・W公差
ERNXWR	ERNXFR	6・8mm（JIS）	0 -0.02

材質 SKD61+窒化処理
硬度表面：900HV～母材：40～45HRC
保持径（D）精度・母材硬度・窒化表面硬度保証範囲・つなぎR（詳細 P.165）

規格表

H	T	型式		指定0.01mm単位			R	K max.	N 指定1mm単位
H	T	Type	D	L	P	W	R	K max.	N 指定1mm単位
8	6	ERNXWR （上面2ヵ所R） ERNXFR （4ヵ所R）	4	200.00～350.00	2.00～3.70	1.00～	0.1 0.15 0.2 0.3 0.5 0.7	3.9	N≧40 and （L-N）≦200
9			5	200.00～350.00	2.50～4.70	1.00～		4.9	N≧40 and （L-N）≦200
10			6	200.00～450.00	3.00～5.50	2.00～		5.9	• D6～8 N≧45 • D10～16 N≧50 • D20 N≧55 and N≧L/3 350≧（L-N）≧10
11			7		3.30～6.50	2.00～		6.9
13	8		8		3.30～7.60	2.00～		7.9
15			10		5.00～9.60	2.00～		9.9
17			12		6.00～11.70	2.00～		11.9
18			13		6.00～12.70	2.00～		12.9
20			15		8.00～14.70	2.00～		14.9
21			16		8.00～15.70	2.00～		15.9
25			20		10.00～19.70	2.00～		19.9
P・W寸はKmax.の範囲でご指示ください。（R加工前寸法） P≧W L-N≦350の場合、D=φ16以上→W≧3となります。

精度基準
先端角部の直角度		W面を基準にして（Pmax.-Pmin.）≦0.02
先端角部のコーナーR値		Rmax.≦0.03（バリ取りR） R加工範囲以外のコーナーR値P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。（詳細 P.166）

注文例

出荷日

追加工

P.167
P.168

型番リスト

表示件数

型番

ERNXFR4-[200-350/0.01]-P[2-3.7/0.01]-W[1-3.34/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[40-349/1]

ERNXFR5-[200-350/0.01]-P[2.5-4.7/0.01]-W[1-4.21/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[40-349/1]

ERNXFR6-[200-450/0.01]-P[3-5.5/0.01]-W[2-5.08/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[45-499/1]

ERNXFR7-[200-450/0.01]-P[3.3-6.6/0.01]-W[2-6.05/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[45-499/1]

ERNXFR8-[200-450/0.01]-P[3.3-7.6/0.01]-W[2-7.17/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[45-499/1]

ERNXFR10-[200-450/0.01]-P[5-9.6/0.01]-W[2-9.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]

ERNXFR12-[200-450/0.01]-P[6-11.7/0.01]-W[2-11.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]

ERNXFR13-[200-450/0.01]-P[6-12.7/0.01]-W[2-12.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]

ERNXFR15-[200-450/0.01]-P[8-14.7/0.01]-W[2-14.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]

ERNXFR16-[200-450/0.01]-P[8-15.7/0.01]-W[2-15.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]

ERNXFR20-[200-450/0.01]-P[10-19.7/0.01]-W[2-19.7/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[55-440/1]

ERNXWR4-[200-350/0.01]-P[2-3.7/0.01]-W[1-3.34/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[40-349/1]

ERNXWR5-[200-350/0.01]-P[2.5-4.7/0.01]-W[1-4.21/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[40-349/1]

ERNXWR6-[200-450/0.01]-P[3-5.5/0.01]-W[2-5.08/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[45-499/1]

ERNXWR7-[200-450/0.01]-P[3.3-6.6/0.01]-W[2-6.05/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[45-499/1]

ERNXWR8-[200-450/0.01]-P[3.3-7.6/0.01]-W[2-7.17/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[45-499/1]

ERNXWR10-[200-450/0.01]-P[5-9.6/0.01]-W[2-9.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]

ERNXWR12-[200-450/0.01]-P[6-11.7/0.01]-W[2-11.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]

ERNXWR13-[200-450/0.01]-P[6-12.7/0.01]-W[2-12.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]

ERNXWR15-[200-450/0.01]-P[8-14.7/0.01]-W[2-14.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]

ERNXWR16-[200-450/0.01]-P[8-15.7/0.01]-W[2-15.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[50-440/1]

ERNXWR20-[200-450/0.01]-P[10-19.7/0.01]-W[2-19.8/0.01]-R[0.1,0.15,0.2,0.3,0.5,0.7]-N[55-440/1]

ツバ厚

P（先端部）

(mm)

W（先端部）

(mm)

D（保持部軸径）

(mm)

角R加工位置

L(全長)

(mm)

R(先端角部コーナーR)

(mm)

RoHS?

最小発注数量

6mm(JIS)	2 ～ 3.7	1 ～ 3.34	4	FR	200 ～ 350	40 ～ 349	0.1 ～ 0.7	10	1個
6mm(JIS)	2.5 ～ 4.7	1 ～ 4.21	5	FR	200 ～ 350	40 ～ 349	0.1 ～ 0.7	10	1個
6mm(JIS)	3 ～ 5.5	2 ～ 5.08	6	FR	200 ～ 450	45 ～ 499	0.1 ～ 0.7	10	1個
6mm(JIS)	3.3 ～ 6.6	2 ～ 6.05	7	FR	200 ～ 450	45 ～ 499	0.1 ～ 0.7	10	1個
8mm(JIS)	3.3 ～ 7.6	2 ～ 7.17	8	FR	200 ～ 450	45 ～ 499	0.1 ～ 0.7	10	1個
8mm(JIS)	5 ～ 9.6	2 ～ 9.8	10	FR	200 ～ 450	50 ～ 440	0.1 ～ 0.7	10	1個
8mm(JIS)	6 ～ 11.7	2 ～ 11.8	12	FR	200 ～ 450	50 ～ 440	0.1 ～ 0.7	10	1個
8mm(JIS)	6 ～ 12.7	2 ～ 12.8	13	FR	200 ～ 450	50 ～ 440	0.1 ～ 0.7	10	1個
8mm(JIS)	8 ～ 14.7	2 ～ 14.8	15	FR	200 ～ 450	50 ～ 440	0.1 ～ 0.7	10	1個
8mm(JIS)	8 ～ 15.7	2 ～ 15.8	16	FR	200 ～ 450	50 ～ 440	0.1 ～ 0.7	10	1個
8mm(JIS)	10 ～ 19.7	2 ～ 19.7	20	FR	200 ～ 450	55 ～ 440	0.1 ～ 0.7	10	1個
6mm(JIS)	2 ～ 3.7	1 ～ 3.34	4	WR	200 ～ 350	40 ～ 349	0.1 ～ 0.7	10	1個
6mm(JIS)	2.5 ～ 4.7	1 ～ 4.21	5	WR	200 ～ 350	40 ～ 349	0.1 ～ 0.7	10	1個
6mm(JIS)	3 ～ 5.5	2 ～ 5.08	6	WR	200 ～ 450	45 ～ 499	0.1 ～ 0.7	10	1個
6mm(JIS)	3.3 ～ 6.6	2 ～ 6.05	7	WR	200 ～ 450	45 ～ 499	0.1 ～ 0.7	10	1個
8mm(JIS)	3.3 ～ 7.6	2 ～ 7.17	8	WR	200 ～ 450	45 ～ 499	0.1 ～ 0.7	10	1個
8mm(JIS)	5 ～ 9.6	2 ～ 9.8	10	WR	200 ～ 450	50 ～ 440	0.1 ～ 0.7	10	1個
8mm(JIS)	6 ～ 11.7	2 ～ 11.8	12	WR	200 ～ 450	50 ～ 440	0.1 ～ 0.7	10	1個
8mm(JIS)	6 ～ 12.7	2 ～ 12.8	13	WR	200 ～ 450	50 ～ 440	0.1 ～ 0.7	10	1個
8mm(JIS)	8 ～ 14.7	2 ～ 14.8	15	WR	200 ～ 450	50 ～ 440	0.1 ～ 0.7	10	1個
8mm(JIS)	8 ～ 15.7	2 ～ 15.8	16	WR	200 ～ 450	50 ～ 440	0.1 ～ 0.7	10	1個
8mm(JIS)	10 ～ 19.7	2 ～ 19.8	20	WR	200 ～ 450	55 ～ 440	0.1 ～ 0.7	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

詳細情報

基本情報

基本情報

ダイス鋼SKD61+窒化処理・P/W公差0_-0.02・フリー指定タイプの大型用角R加工付エジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
