大型用角エジェクタピン -ダイス鋼SKD61+窒化処理/P･W公差0_-0.02/フリー指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61+窒化処理・P/W公差0_-0.02・フリー指定タイプの大型...
詳細情報を確認する未確定：候補が12型番あります。
商品情報
外形図・製品仕様
本商品は窒化処理後に磨き処理を行っておりません。
稀に色ムラがございますが、品質には問題ございません。
| 型 式 | ツバ厚 | P・W公差 |
|---|---|---|
| ERNX | 6・8mm（JIS） | 0 -0.02 |
材質 SKD61+窒化処理
硬度 表面：900HV～ 母材：40～45HRC
保持径（D）精度・母材硬度・窒化表面硬度保証範囲・つなぎR（詳細 P.165）
規格表
| H | T | 型 式 | 指定0.01mm単位 | K max. | N 指定1mm単位 | |||
|---|---|---|---|---|---|---|---|---|
| Type | D | L | P | W | ||||
| 8 | 6 | ERNX | 4 | 200.00～350.00 | 2.00～3.70 | 1.00～ | 3.9 | N≧40 and （L-N）≦200 |
| 9 | 5 | 2.50～4.70 | 1.00～ | 4.9 | ||||
| 10 | 6 | 200.00～500.00 | 3.00～5.50 | 2.00～ | 5.9 | • D6～8 N≧45 • D10～16 N≧50 • D20・25 N≧55 and N≧L/3 350≧（L-N）≧10 | ||
| 11 | 7 | 3.30～6.60 | 2.00～ | 6.9 | ||||
| 13 | 8 | 8 | 3.30～7.60 | 2.00～ | 7.9 | |||
| 15 | 10 | 5.00～9.60 | 2.00～ | 9.9 | ||||
| 17 | 12 | 200.00～500.00 | 6.00～11.70 | 2.00～ | 11.9 | |||
| 18 | 13 | 6.00～12.70 | 2.00～ | 12.9 | ||||
| 20 | 15 | 8.00～14.70 | 2.00～ | 14.9 | ||||
| 21 | 16 | 200.00～500.00 | 8.00～15.70 | 2.00～ | 15.9 | |||
| 25 | 20 | 10.00～19.70 | 2.00～ | 19.9 | ||||
| 30 | 25 | 13.00～24.70 | 2.50～ | 24.9 | ||||
P・W寸はKmax.の範囲でご指示ください。 L-N≦350の場合、D=φ16以上→W≧3となります。 | P≧W | |||||||
| 精度基準 | ||
|---|---|---|
| 先端角部の 直角度 |
| W面を基準にして （Pmax.-Pmin.）≦0.02 |
| 先端角部の コーナーR値 |
| Rmax.≦0.03（バリ取りR） P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。 （詳細 P.166） |
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |

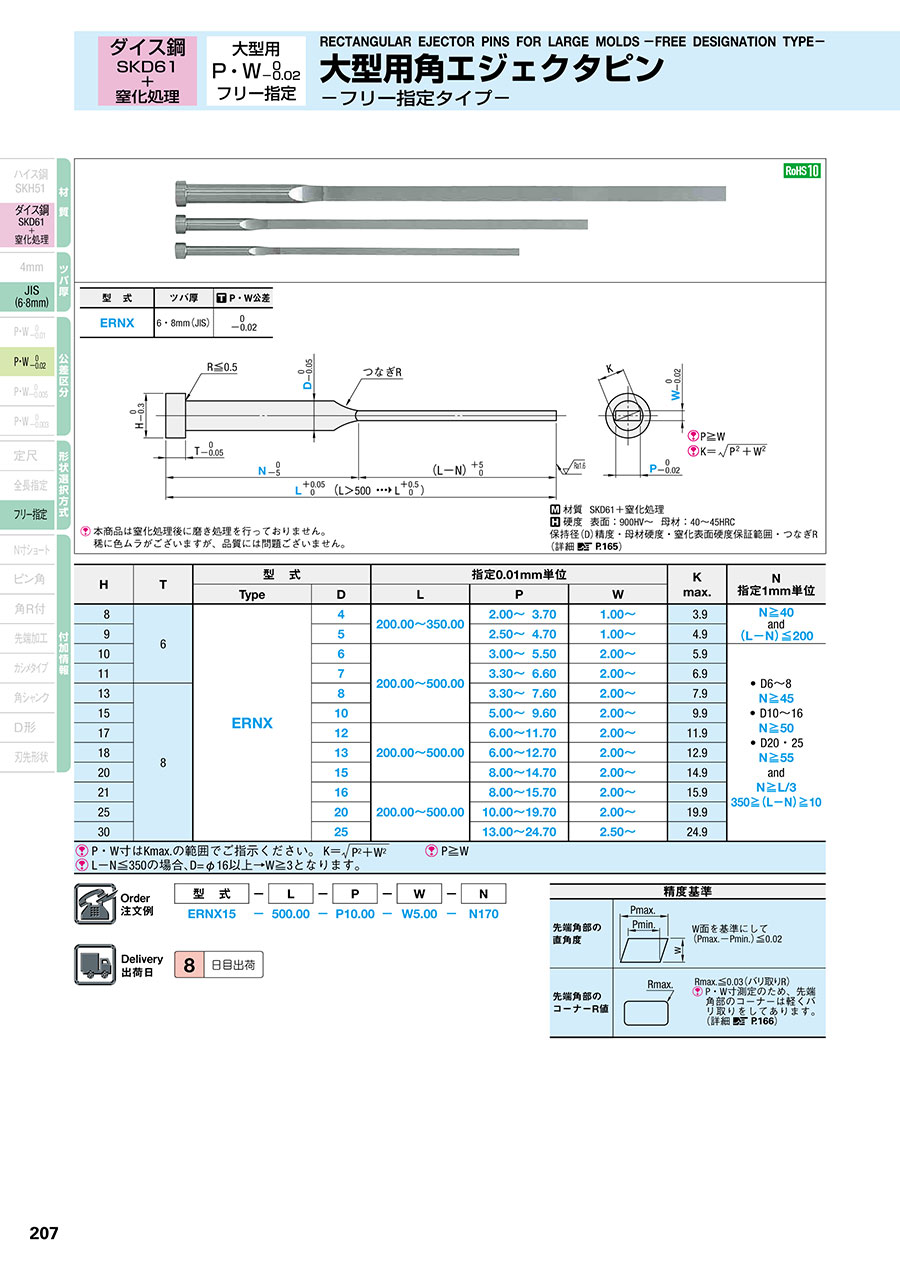

カタログ
大型用角エジェクタピン -ダイス鋼SKD61+窒化処理/P･W公差0_-0.02/フリー指定タイプ-のレビュー
金型用
4
4.02023/04/17
自社規格に合う材質であり金型用に購入しました。使用被材は、軟質から硬質の鋼材まで幅広いのでどの被材にも使用でき重宝してい...もっと読む
