ピン用ホールドプレート
- 通常単価(税別)
- 280円～530円
- 税込単価
- 308円～583円
通常出荷日：在庫品1日目当日出荷可能
ピン用ホールドプレートとなります。材質は機械構造用炭素鋼です。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 材質 | S45C |
| 表面処理 | 四三酸化鉄皮膜 |
| （Fe3O4） |
規格表
| ピンツバ径 （参考値） | 適用ボルトサイズ | a | d1 | d2 | E | T | 型 式 | |
|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||
| φ 5以下 | M4 | 12 | 5 | 8 | 5.5 | 8 | CPHP | 20 |
| φ 9以下 | 16 | 25 | ||||||
| φ11以下 | M6 | 20 | 7 | 11 | 7 | 11.5 | 30 | |
| φ15以下 | 24 | 34 | ||||||
| φ20以下 | 30 | 40 | ||||||
注文例
出荷日
関連情報

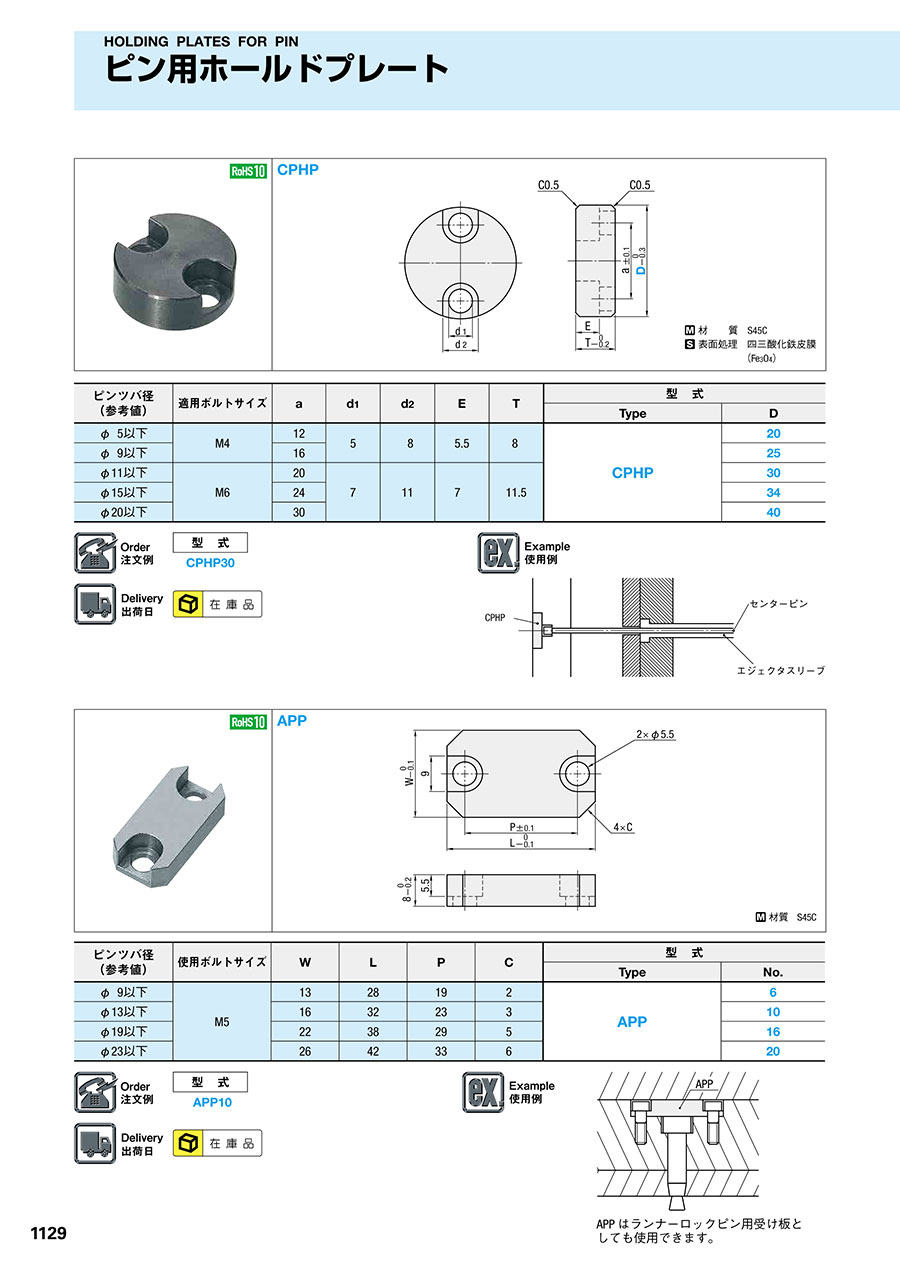

カタログ
ピン用ホールドプレートのレビュー
金型ピン押え
4
4.02022/04/05
従来、設計者により都度形状が違っておりましたが、カタログで見つけ形状を統一しました、問題なく使用しております。
0人が参考にしています。
金型に取り付け
5
5.02021/11/01
エジェクタピンをプレートに固定する目的で購入しました。
問題無く使用できており満足です。
0人が参考にしています。
ピン
4
4.02021/04/30
センタ−ピンの
押さえなどは
非常に重宝します
入れ子作成の手間がはぶけます
0人が参考にしています。
支え
4
4.02021/04/24
コアピンの支え板として
使います
面積が角ではないので
最小限におさえられて便利です
0人が参考にしています。
プラ型の部品
4
4.02021/01/29
プラスチック金型のスリーブ中芯の押さえに使用しています。
以前は社内で製作していましたが、
市販品があって助かります。
0人が参考にしています。
