ミスミ

スプルーブシュ -専用ボルトタイプ・フランジ厚10mm-

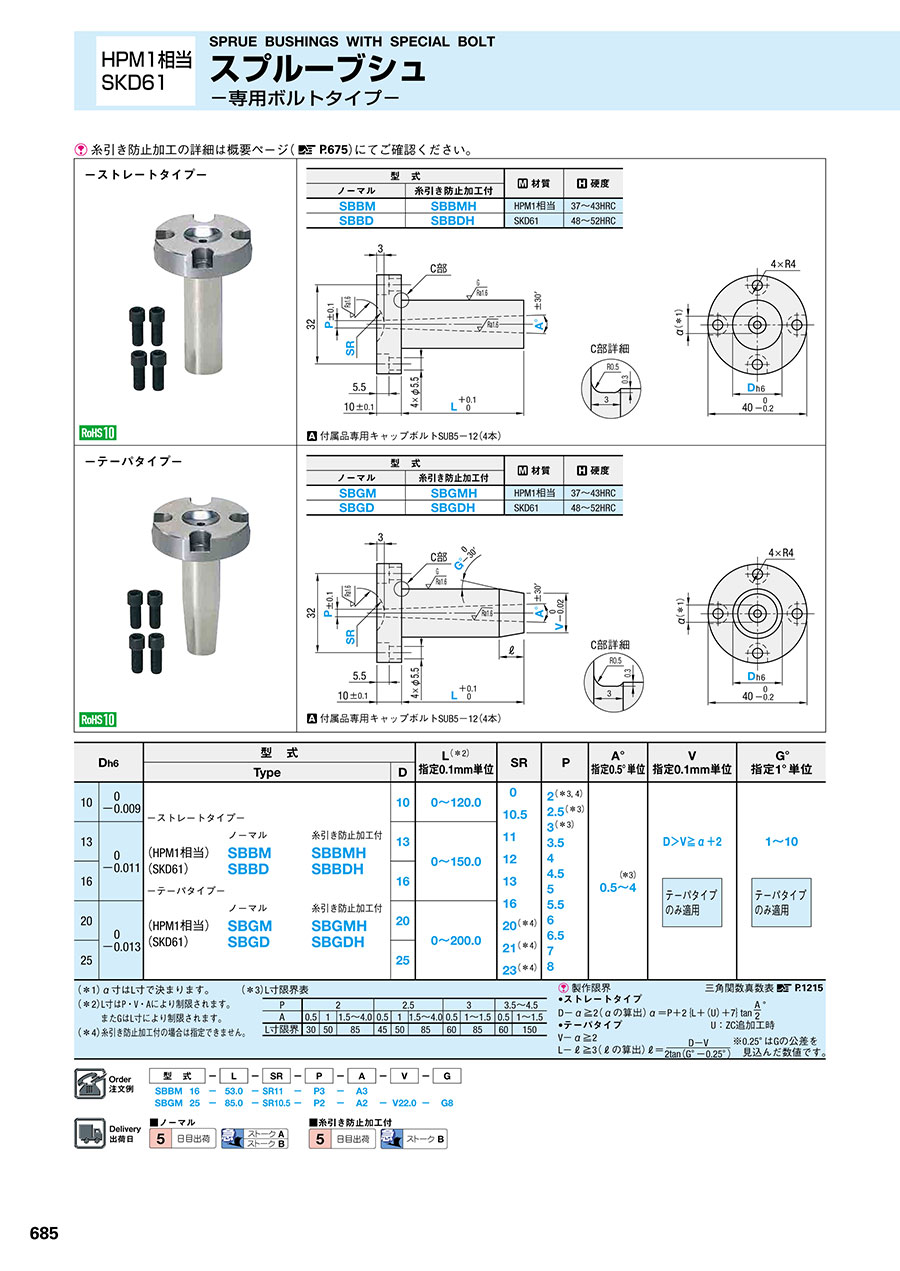

カタログ |P.685

4.2

平均満足度4.2

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプルーブシュ専用ボルト

通常価格(税別)： 30円 (税込価格：33円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-

4.5

通常出荷日：2 日目～

専用ボルトタイプのスプルーブッシュです。ストレートタイプ、テーパタイプの選択が...

詳細情報を確認する

商品タイプ
ボルト止め
ボルト仕様
専用ボルト
ツバ厚 (mm)
10

無料3D-CADライブラリー申し込み受付中

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

糸引き防止加工の詳細は概要ページ（ P.675）にてご確認ください。

外形図・製品仕様

付属品専用キャップボルトSUB5-12（4本）

型式		材質	硬度
ノーマル	糸引き防止加工付	材質	硬度
SBBM	SBBMH	HPM1相当	37～43HRC
SBBD	SBBDH	SKD61	48～52HRC

付属品専用キャップボルトSUB5-12（4本）

型式		材質	硬度
ノーマル	糸引き防止加工付	材質	硬度
SBGM	SBGMH	HPM1相当	37～43HRC
SBGD	SBGDH	SKD61	48～52HRC

規格表

D_h6		型式				L^（※2）指定0.1mm単位	SR	P	A° 指定0.5°単位	V 指定0.1mm単位		G° 指定1°単位
D_h6		Type			D	L^（※2）指定0.1mm単位	SR	P	A° 指定0.5°単位	V 指定0.1mm単位		G° 指定1°単位
10	0 -0.009	-ストレートタイプ- （HPM1相当）（SKD61） -テーパタイプ- （HPM1相当）（SKD61）	ノーマル SBBM SBBD ノーマル SBGM SBGD	糸引き防止加工付 SBBMH SBBDH 糸引き防止加工付 SBGMH SBGDH	10	0～120.0	0 10.5 11 12 13 16 20^（※4） 21^（※4） 23^（※4）	2^{（※3, 4）} 2.5^（※3） 3^（※3） 3.5 4 4.5 5 5.5 6 6.5 7 8	0.5～4^（※3）
13	0 -0.011				13	0～150.0					D＞V≧α+2		1～10
16	0 -0.011				16	0～150.0					テーパタイプのみ適用		テーパタイプのみ適用
20	0 -0.013				20	0～200.0					テーパタイプのみ適用		テーパタイプのみ適用
25	0 -0.013				25	0～200.0
（※1）α寸はL寸で決まります。（※2）L寸はP・V・Aにより制限されます。またGはL寸により制限されます。（※4）糸引き防止加工付の場合は指定できません。				（※3）L寸限界表				製作限界三角関数真数表 P.1215

注文例

出荷日

追加工

型番リスト

表示件数

型番

SBBD10-[0-120/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBD13-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBD16-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBD20-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBD25-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBDE10-[0-120/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SBBDE13-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SBBDE16-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SBBDE20-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SBBDE25-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SBBDH10-[0-120/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBDH13-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBDH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBDH20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBDH25-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBM10-[0-120/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBM13-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBM16-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBM20-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBM25-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBME10-[0-120/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SBBME13-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SBBME16-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SBBME20-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SBBME25-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]

SBBMH10-[0-100/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]

SBBMH13-[0-100/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]

SBBMH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]

SBBMH20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]

SBBMH25-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]

SBGD10-[0-120/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-9.9/0.1]-G[1-10/1]

SBGD13-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]

SBGD16-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-15.9/0.1]-G[1-10/1]

SBGD20-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-19.9/0.1]-G[1-10/1]

SBGD25-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-24.9/0.1]-G[1-10/1]

SBGDE10-[0-120/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-9.9/0.1]-G[1-10/1]

SBGDE13-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-12.9/0.1]-G[1-10/1]

SBGDE16-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-15.9/0.1]-G[1-10/1]

SBGDE20-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-19.9/0.1]-G[1-10/1]

SBGDE25-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-24.9/0.1]-G[1-10/1]

SBGDH10-[0-120/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-9.9/0.1]-G[1-10/1]

SBGDH13-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-12.9/0.1]-G[1-10/1]

SBGDH16-[0-150/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-15.9/0.1]-G[1-10/1]

SBGDH20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-19.9/0.1]-G[1-10/1]

SBGDH25-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-24.9/0.1]-G[1-10/1]

SBGM10-[0-100/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]-V[4-9.9/0.1]-G[1-10/1]

SBGM13-[0-100/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]-V[4-12.9/0.1]-G[1-10/1]

SBGM16-[0-150/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-15.9/0.1]-G[1-10/1]

SBGM20-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-19.9/0.1]-G[1-10/1]

SBGM25-[0-200/0.1]-SR[0,10.5,11,12,13,16,20,21,23]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-24.9/0.1]-G[1-10/1]

SBGME10-[0-100/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-9.9/0.1]-G[1-10/1]

SBGME13-[0-100/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-12.9/0.1]-G[1-10/1]

SBGME16-[0-150/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-15.9/0.1]-G[1-10/1]

SBGME20-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-19.9/0.1]-G[1-10/1]

SBGME25-[0-200/0.1]-SR[10.5,11]-P[2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-F[0.3,0.5,0.8,1,1.2,1.5,1.8,2]-V[4-24.9/0.1]-G[1-10/1]

SBGMH10-[0-100/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]-V[4-9.9/0.1]-G[1-10/1]

SBGMH13-[0-100/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]-V[4-12.9/0.1]-G[1-10/1]

SBGMH16-[0-100/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]-V[4-15.9/0.1]-G[1-10/1]

SBGMH20-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5,1,2,3,4]-V[4-19.9/0.1]-G[1-10/1]

SBGMH25-[0-200/0.1]-SR[0,10.5,11,12,13,16]-P[2.5,3,3.5,4,4.5,5,5.5,6,6.5,7,8]-A[0.5-4/0.5]-V[4-24.9/0.1]-G[1-10/1]

材質

先端合わせ形状

ノズルタッチ部仕様

D（軸径）

(mm)

L(軸径部長さ）

(mm)

A(スプルー部テーパ角度)

(°)

F(樹脂ポケット深さ)

(mm)

G(テーパ角度)

(°)

P(スプルー内径)

(mm)

SR(ノズル部)

(mm)

V(先端径)

(mm)

RoHS?

最小発注数量

SKD61

ストレート

ノーマル

0 ～ 120

0.5 ～ 4

2 ～ 8

0 ～ 23

1個

SKD61

ストレート

ノーマル

0 ～ 150

0.5 ～ 4

2 ～ 8

0 ～ 23

1個

SKD61

ストレート

ノーマル

0 ～ 150

0.5 ～ 4

2 ～ 8

0 ～ 23

1個

SKD61

ストレート

ノーマル

0 ～ 200

0.5 ～ 4

2 ～ 8

0 ～ 23

1個

SKD61

ストレート

ノーマル

0 ～ 200

0.5 ～ 4

2 ～ 8

0 ～ 23

1個

SKD61

ストレート

樹脂ポケット

0 ～ 120

0.5 ～ 4

0.3 ～ 2

2 ～ 8

10.5 ～ 11

1個

SKD61

ストレート

樹脂ポケット

0 ～ 150

0.5 ～ 4

0.3 ～ 2

2 ～ 8

10.5 ～ 11

1個

SKD61

ストレート

樹脂ポケット

0 ～ 150

0.5 ～ 4

0.3 ～ 2

2 ～ 8

10.5 ～ 11

1個

SKD61

ストレート

樹脂ポケット

0 ～ 200

0.5 ～ 4

0.3 ～ 2

2 ～ 8

10.5 ～ 11

1個

SKD61

ストレート

樹脂ポケット

0 ～ 200

0.5 ～ 4

0.3 ～ 2

2 ～ 8

10.5 ～ 11

1個

SKD61

ストレート

糸引き防止加工

0 ～ 120

0.5 ～ 4

2 ～ 8

0 ～ 16

1個

SKD61

ストレート

糸引き防止加工

0 ～ 150

0.5 ～ 4

2 ～ 8

0 ～ 16

1個

SKD61

ストレート

糸引き防止加工

0 ～ 150

0.5 ～ 4

2 ～ 8

0 ～ 16

1個

SKD61

ストレート

糸引き防止加工

0 ～ 200

0.5 ～ 4

2 ～ 8

0 ～ 16

1個

SKD61

ストレート

糸引き防止加工

0 ～ 200

0.5 ～ 4

2 ～ 8

0 ～ 16

1個

HPM1相当

ストレート

ノーマル

0 ～ 120

0.5 ～ 4

2 ～ 8

0 ～ 23

1個

HPM1相当

ストレート

ノーマル

0 ～ 150

0.5 ～ 4

2 ～ 8

0 ～ 23

1個

HPM1相当

ストレート

ノーマル

0 ～ 150

0.5 ～ 4

2 ～ 8

0 ～ 23

1個

HPM1相当

ストレート

ノーマル

0 ～ 200

0.5 ～ 4

2 ～ 8

0 ～ 23

1個

HPM1相当

ストレート

ノーマル

0 ～ 200

0.5 ～ 4

2 ～ 8

0 ～ 23

1個

HPM1相当

ストレート

樹脂ポケット

0 ～ 120

0.5 ～ 4

0.3 ～ 2

2 ～ 8

10.5 ～ 11

1個

HPM1相当

ストレート

樹脂ポケット

0 ～ 150

0.5 ～ 4

0.3 ～ 2

2 ～ 8

10.5 ～ 11

1個

HPM1相当

ストレート

樹脂ポケット

0 ～ 150

0.5 ～ 4

0.3 ～ 2

2 ～ 8

10.5 ～ 11

1個

HPM1相当

ストレート

樹脂ポケット

0 ～ 200

0.5 ～ 4

0.3 ～ 2

2 ～ 8

10.5 ～ 11

1個

HPM1相当

ストレート

樹脂ポケット

0 ～ 200

0.5 ～ 4

0.3 ～ 2

2 ～ 8

10.5 ～ 11

1個

HPM1相当

ストレート

糸引き防止加工

0 ～ 100

0.5 ～ 4

2.5 ～ 8

0 ～ 16

1個

HPM1相当

ストレート

糸引き防止加工

0 ～ 100

0.5 ～ 4

2.5 ～ 8

0 ～ 16

1個

HPM1相当

ストレート

糸引き防止加工

0 ～ 150

0.5 ～ 4

2.5 ～ 8

0 ～ 16

1個

HPM1相当

ストレート

糸引き防止加工

0 ～ 200

0.5 ～ 4

2.5 ～ 8

0 ～ 16

1個

HPM1相当

ストレート

糸引き防止加工

0 ～ 150

0.5 ～ 4

2.5 ～ 8

0 ～ 16

1個

SKD61

テーパ

ノーマル

0 ～ 120

0.5 ～ 4

1 ～ 10

2 ～ 8

0 ～ 23

4 ～ 9.9

1個

SKD61

テーパ

ノーマル

0 ～ 150

0.5 ～ 4

1 ～ 10

2 ～ 8

0 ～ 23

4 ～ 12.9

1個

SKD61

テーパ

ノーマル

0 ～ 150

0.5 ～ 4

1 ～ 10

2 ～ 8

0 ～ 23

4 ～ 15.9

1個

SKD61

テーパ

ノーマル

0 ～ 200

0.5 ～ 4

1 ～ 10

2 ～ 8

0 ～ 23

4 ～ 19.9

1個

SKD61

テーパ

ノーマル

0 ～ 200

0.5 ～ 4

1 ～ 10

2 ～ 8

0 ～ 23

4 ～ 24.9

1個

SKD61

テーパ

樹脂ポケット

0 ～ 120

0.5 ～ 4

0.3 ～ 2

1 ～ 10

2 ～ 8

10.5 ～ 11

4 ～ 9.9

1個

SKD61

テーパ

樹脂ポケット

0 ～ 150

0.5 ～ 4

0.3 ～ 2

1 ～ 10

2 ～ 8

10.5 ～ 11

4 ～ 12.9

1個

SKD61

テーパ

樹脂ポケット

0 ～ 150

0.5 ～ 4

0.3 ～ 2

1 ～ 10

2 ～ 8

10.5 ～ 11

4 ～ 15.9

1個

SKD61

テーパ

樹脂ポケット

0 ～ 200

0.5 ～ 4

0.3 ～ 2

1 ～ 10

2 ～ 8

10.5 ～ 11

4 ～ 19.9

1個

SKD61

テーパ

樹脂ポケット

0 ～ 200

0.5 ～ 4

0.3 ～ 2

1 ～ 10

2 ～ 8

10.5 ～ 11

4 ～ 24.9

1個

SKD61

テーパ

糸引き防止加工

0 ～ 120

0.5 ～ 4

1 ～ 10

2.5 ～ 8

0 ～ 16

4 ～ 9.9

1個

SKD61

テーパ

糸引き防止加工

0 ～ 150

0.5 ～ 4

1 ～ 10

2.5 ～ 8

0 ～ 16

4 ～ 12.9

1個

SKD61

テーパ

糸引き防止加工

0 ～ 150

0.5 ～ 4

1 ～ 10

2.5 ～ 8

0 ～ 16

4 ～ 15.9

1個

SKD61

テーパ

糸引き防止加工

0 ～ 200

0.5 ～ 4

1 ～ 10

2.5 ～ 8

0 ～ 16

4 ～ 19.9

1個

SKD61

テーパ

糸引き防止加工

0 ～ 200

0.5 ～ 4

1 ～ 10

2.5 ～ 8

0 ～ 16

4 ～ 24.9

1個

HPM1相当

テーパ

ノーマル

0 ～ 100

0.5 ～ 4

1 ～ 10

2 ～ 8

0 ～ 23

4 ～ 9.9

1個

HPM1相当

テーパ

ノーマル

0 ～ 100

0.5 ～ 4

1 ～ 10

2 ～ 8

0 ～ 23

4 ～ 12.9

1個

HPM1相当

テーパ

ノーマル

0 ～ 150

0.5 ～ 4

1 ～ 10

2 ～ 8

0 ～ 23

4 ～ 15.9

1個

HPM1相当

テーパ

ノーマル

0 ～ 200

0.5 ～ 4

1 ～ 10

2 ～ 8

0 ～ 23

4 ～ 19.9

1個

HPM1相当

テーパ

ノーマル

0 ～ 200

0.5 ～ 4

1 ～ 10

2 ～ 8

0 ～ 23

4 ～ 24.9

1個

HPM1相当

テーパ

樹脂ポケット

0 ～ 100

0.5 ～ 4

0.3 ～ 2

1 ～ 10

2 ～ 8

10.5 ～ 11

4 ～ 9.9

1個

HPM1相当

テーパ

樹脂ポケット

0 ～ 100

0.5 ～ 4

0.3 ～ 2

1 ～ 10

2 ～ 8

10.5 ～ 11

4 ～ 12.9

1個

HPM1相当

テーパ

樹脂ポケット

0 ～ 150

0.5 ～ 4

0.3 ～ 2

1 ～ 10

2 ～ 8

10.5 ～ 11

4 ～ 15.9

1個

HPM1相当

テーパ

樹脂ポケット

0 ～ 200

0.5 ～ 4

0.3 ～ 2

1 ～ 10

2 ～ 8

10.5 ～ 11

4 ～ 19.9

1個

HPM1相当

テーパ

樹脂ポケット

0 ～ 200

0.5 ～ 4

0.3 ～ 2

1 ～ 10

2 ～ 8

10.5 ～ 11

4 ～ 24.9

1個

HPM1相当

テーパ

糸引き防止加工

0 ～ 100

0.5 ～ 4

1 ～ 10

2.5 ～ 8

0 ～ 16

4 ～ 9.9

1個

HPM1相当

テーパ

糸引き防止加工

0 ～ 100

0.5 ～ 4

1 ～ 10

2.5 ～ 8

0 ～ 16

4 ～ 12.9

1個

HPM1相当

テーパ

糸引き防止加工

0 ～ 100

0.5 ～ 4

1 ～ 10

2.5 ～ 8

0 ～ 16

4 ～ 15.9

1個

HPM1相当

テーパ

糸引き防止加工

0 ～ 200

0.5 ～ 4

1 ～ 10

2.5 ～ 8

0 ～ 16

4 ～ 19.9

1個

HPM1相当

テーパ

糸引き防止加工

0 ～ 200

0.5 ～ 4

1 ～ 10

2.5 ～ 8

0 ～ 16

4 ～ 24.9

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

専用ボルトタイプのスプルーブッシュです。ストレートタイプ、テーパタイプの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプルーブシュ -専用ボルトタイプ・フランジ厚10mm-のレビュー

4.2平均満足度：4.25件のレビュー

星5
20%
星4
80%
星3
0%
星2
0%
星1
0%

金型用部品

満足度：5.02023/06/07

寸法指定も問題なくいつも満足して使用しております。追加工等日程がもう少し早くなるとありがたいです。

0人が参考にしています。

金型の補修

満足度：4.02022/08/30

腐食や磨耗で良く交換致します。良く交換するので、窒化や、コーティング等の処理をしたものが欲しいです。

0人が参考にしています。

スプ−ル

満足度：4.02020/08/01

定期的に交換必要になりますとくにガラス入りですと必須になります

0人が参考にしています。

スプ−ル

満足度：4.02019/09/02

お世話になっております。バリエーションも豊富で納期もはやくたくさん在庫もあり利用してます

0人が参考にしています。

スプ−ル

満足度：4.02019/09/02

お世話になっております。たくさんもバリエーションがあり納期も迅速にて在庫もあるので便利です

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品スプルーブシュ -専用ボルトタイプ・フランジ厚10mm-	スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-	エコ･スプルーブシュ -汎用ボルトタイプ・フランジ厚10mm-	スプルーブシュ -汎用ボルトタイプ・フランジ厚20mm-	スプルーブシュ -汎用ボルトタイプ・フランジ厚15mm-	スプルーブシュ -汎用ボルトタイプ・フランジ厚8mm-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	2日目〜	2日目〜	5日目	2日目〜	2日目〜
商品タイプ	ボルト止め	ボルト止め	ボルト止め	ボルト止め	ボルト止め	ボルト止め
ボルト仕様	専用ボルト	汎用ボルト	汎用ボルト	汎用ボルト	汎用ボルト	汎用ボルト
ツバ厚(mm)	10	10	10	20	15	8
