超精級1段コアピン -軸径(P)0.001mm指定タイプ-

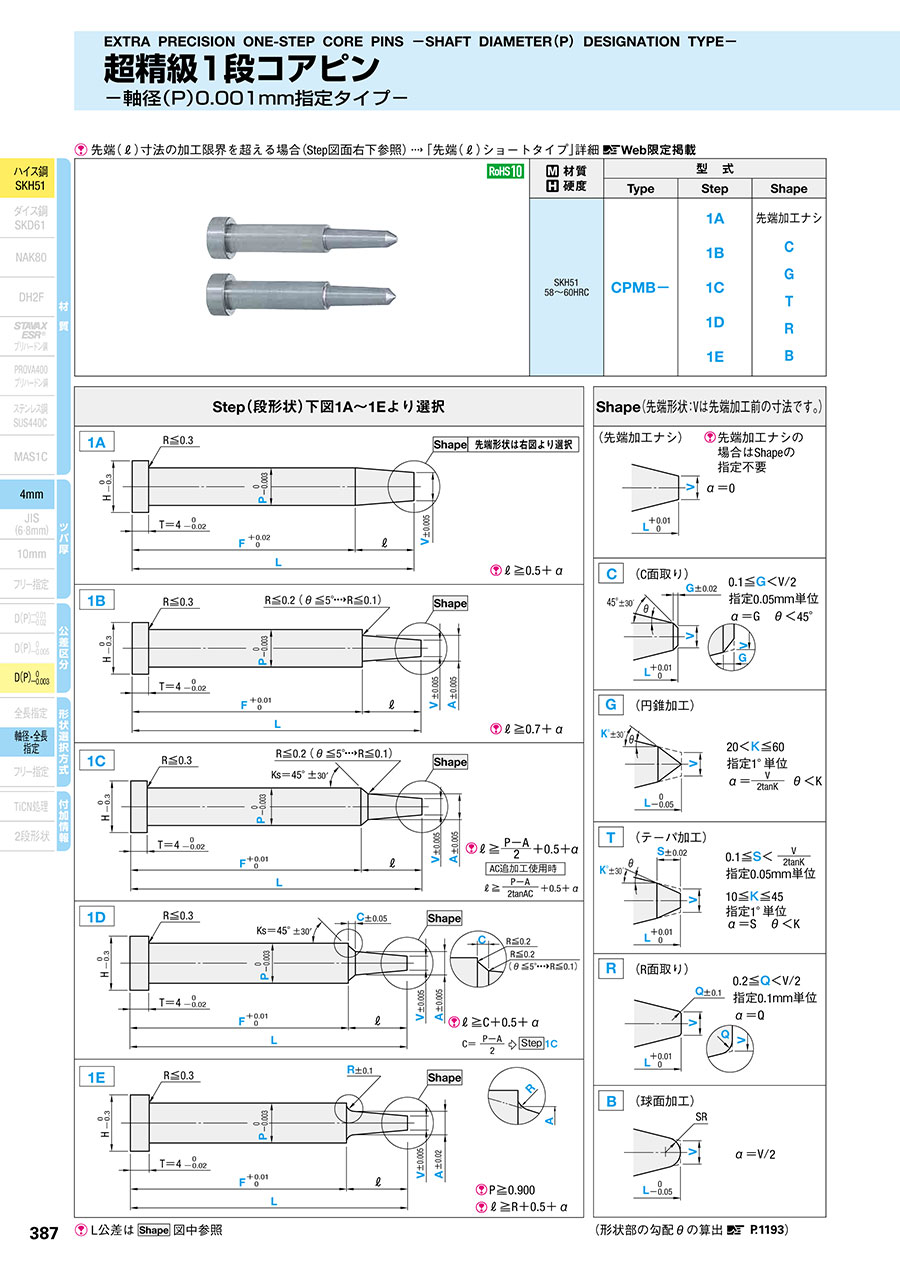

カタログ |P.387

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

1段コアピン -軸径(P)0.01mm指定タイプ-

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級1段コアピン -軸径(P)0.005mm指定タイプ-

通常出荷日：3 日目

軸径(P)0.001㎜指定タイプの超精級1段コアピンとなります。

詳細情報を確認する

形状タイプ
1段
材質
SKH51
軸径公差
0/-0.003
形状部公差
±0.005
表面処理
なし
ツバ厚
4mm(T4)
仕様
軸径(P)指定
Step（2段目段部形状）
2段目なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が2,351型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

先端（ℓ）寸法の加工限界を超える場合（Step図面右下参照）「先端（ℓ）ショートタイプ」

材質硬度	型式
材質硬度	Type	Step	Shape
SKH51 58～60HRC	CPMB-	1A 1B 1C 1D 1E	先端加工ナシ C G T R B

L公差はShape 図中参照

規格表

H	型式				指定0.01mm単位		指定0.001mm単位	指定0.01mm単位		指定0.005mm単位		指定0.1mm単位		ℓmax.
	型式				L		min. P max.	F		A	Vmin.	C	R
	Type	Step	Shape	No.	min.	max.	min. P max.	min.	max.	A	Vmin.	C	R
3	CPMB-	1A 1B 1C 1D 1E	先端加工ナシの場合は指定不要 C G T R B	1	14.00	100.00	0.800～0.999	12.00	L-ℓmin. ℓmin. Step 図中参照	P＞A≧V Step 1A P＞V Aの指定不要	0.500			A×6 （Step 1AはP×6 ） and ℓ≦50
3				1.5			1.000～1.499
4				2			1.500～1.999
5				2.5			2.000～2.499
6				3			2.500～2.999				0.700
7				3.5			3.000～3.499				1.000
7				4			3.500～3.999
8				4.5			4.000～4.499
8				5			4.500～4.999
9				5.5			5.000～5.499				1.500
9				6			5.500～5.999				2.000
10				6.5			6.000～6.499
10				7			6.500～6.999
11				8			7.000～7.999
15				10			8.000～9.999
18				13			10.000～12.999
Step 1EのNo.1はP≧0.900となります。

注文例

出荷日

追加工

P.365

P.366

型番リスト

表示件数

...

型番

CPMB-1A1-[6.5-100/0.01]-P[0.8-0.999/0.001]-F[12-99.4/0.01]-V[0.5-0.99/0.005]

CPMB-1A1-[6.5-100/0.01]-P[0.8-0.999/0.001]-F[12-99.4/0.01]-VC[0.4-0.49/0.005]

CPMB-1A1-[6.5-100/0.01]-P[0.8-0.999/0.001]-FC[5-11.99/0.01]-V[0.5-0.99/0.005]

CPMB-1A1-[6.5-100/0.01]-P[0.8-0.999/0.001]-FC[5-11.99/0.01]-VC[0.4-0.49/0.005]

CPMB-1A1.5-[6.5-100/0.01]-P[1-1.499/0.001]-F[12-99.5/0.01]-V[0.5-1.49/0.005]

CPMB-1A1.5-[6.5-100/0.01]-P[1-1.499/0.001]-F[12-99.5/0.01]-VC[0.4-0.49/0.005]

CPMB-1A1.5-[6.5-100/0.01]-P[1-1.499/0.001]-FC[5-11.99/0.01]-V[0.5-1.49/0.005]

CPMB-1A1.5-[6.5-100/0.01]-P[1-1.499/0.001]-FC[5-11.99/0.01]-VC[0.4-0.49/0.005]

CPMB-1A2-[6.5-100/0.01]-P[1.5-1.999/0.001]-F[12-99.5/0.01]-V[0.5-1.995/0.005]

CPMB-1A2-[6.5-100/0.01]-P[1.5-1.999/0.001]-F[12-99.5/0.01]-VC[0.5-0.69/0.005]

CPMB-1A2-[6.5-100/0.01]-P[1.5-1.999/0.001]-FC[5-11.99/0.01]-V[0.5-1.995/0.005]

CPMB-1A2-[6.5-100/0.01]-P[1.5-1.999/0.001]-FC[5-11.99/0.01]-VC[0.5-0.69/0.005]

CPMB-1A2.5-[6.5-100/0.01]-P[2-2.499/0.001]-F[12-99.5/0.01]-V[0.5-2.495/0.005]

CPMB-1A2.5-[6.5-100/0.01]-P[2-2.499/0.001]-F[12-99.5/0.01]-VC[0.5-0.69/0.005]

CPMB-1A2.5-[6.5-100/0.01]-P[2-2.499/0.001]-FC[5-11.99/0.01]-V[0.5-2.495/0.005]

CPMB-1A2.5-[6.5-100/0.01]-P[2-2.499/0.001]-FC[5-11.99/0.01]-VC[0.5-0.69/0.005]

CPMB-1A3-[6.5-100/0.01]-P[2.5-2.999/0.001]-F[12-99.5/0.01]-V[0.7-2.995/0.005]

CPMB-1A3-[6.5-100/0.01]-P[2.5-2.999/0.001]-F[12-99.5/0.01]-VC[0.7-0.99/0.005]

CPMB-1A3-[6.5-100/0.01]-P[2.5-2.999/0.001]-FC[5-11.99/0.01]-V[0.7-2.995/0.005]

CPMB-1A3-[6.5-100/0.01]-P[2.5-2.999/0.001]-FC[5-11.99/0.01]-VC[0.7-0.99/0.005]

CPMB-1A3.5-[6.5-100/0.01]-P[3-3.499/0.001]-F[12-99.5/0.01]-V[1-3.49/0.005]

CPMB-1A3.5-[6.5-100/0.01]-P[3-3.499/0.001]-F[12-99.5/0.01]-VC[0.7-0.99/0.005]

CPMB-1A3.5-[6.5-100/0.01]-P[3-3.499/0.001]-FC[5-11.99/0.01]-V[1-3.49/0.005]

CPMB-1A3.5-[6.5-100/0.01]-P[3-3.499/0.001]-FC[5-11.99/0.01]-VC[0.7-0.99/0.005]

CPMB-1A4-[6.5-100/0.01]-P[3.5-3.999/0.001]-F[12-99.5/0.01]-V[1-3.99/0.005]

CPMB-1A4-[6.5-100/0.01]-P[3.5-3.999/0.001]-F[12-99.5/0.01]-VC[0.7-0.99/0.005]

CPMB-1A4-[6.5-100/0.01]-P[3.5-3.999/0.001]-FC[5-11.99/0.01]-V[1-3.99/0.005]

CPMB-1A4-[6.5-100/0.01]-P[3.5-3.999/0.001]-FC[5-11.99/0.01]-VC[0.7-0.99/0.005]

CPMB-1A4.5-[6.5-100/0.01]-P[4-4.499/0.001]-F[12-99.5/0.01]-V[1-4.495/0.005]

CPMB-1A4.5-[6.5-100/0.01]-P[4-4.499/0.001]-F[12-99.5/0.01]-VC[1-1.49/0.005]

CPMB-1A4.5-[6.5-100/0.01]-P[4-4.499/0.001]-FC[5-11.99/0.01]-V[1-4.495/0.005]

CPMB-1A4.5-[6.5-100/0.01]-P[4-4.499/0.001]-FC[5-11.99/0.01]-VC[1-1.49/0.005]

CPMB-1A5-[6.5-100/0.01]-P[4.5-4.999/0.001]-F[12-99.5/0.01]-V[1-4.995/0.005]

CPMB-1A5-[6.5-100/0.01]-P[4.5-4.999/0.001]-F[12-99.5/0.01]-VC[1-1.49/0.005]

CPMB-1A5-[6.5-100/0.01]-P[4.5-4.999/0.001]-FC[5-11.99/0.01]-V[1-4.995/0.005]

CPMB-1A5-[6.5-100/0.01]-P[4.5-4.999/0.001]-FC[5-11.99/0.01]-VC[1-1.49/0.005]

CPMB-1A5.5-[6.5-100/0.01]-P[5-5.499/0.001]-F[12-99.5/0.01]-V[1.5-5.49/0.005]

CPMB-1A5.5-[6.5-100/0.01]-P[5-5.499/0.001]-F[12-99.5/0.01]-VC[1-1.49/0.005]

CPMB-1A5.5-[6.5-100/0.01]-P[5-5.499/0.001]-FC[5-11.99/0.01]-V[1.5-5.49/0.005]

CPMB-1A5.5-[6.5-100/0.01]-P[5-5.499/0.001]-FC[5-11.99/0.01]-VC[1-1.49/0.005]

CPMB-1A6-[6.5-100/0.01]-P[5.5-5.999/0.001]-F[12-99.5/0.01]-V[2-5.99/0.005]

CPMB-1A6-[6.5-100/0.01]-P[5.5-5.999/0.001]-F[12-99.5/0.01]-VC[1.5-1.99/0.005]

CPMB-1A6-[6.5-100/0.01]-P[5.5-5.999/0.001]-FC[5-11.99/0.01]-V[2-5.99/0.005]

CPMB-1A6-[6.5-100/0.01]-P[5.5-5.999/0.001]-FC[5-11.99/0.01]-VC[1.5-1.99/0.005]

CPMB-1A6.5-[6.5-100/0.01]-P[6-6.499/0.001]-F[12-99.5/0.01]-V[2-6.49/0.005]

CPMB-1A6.5-[6.5-100/0.01]-P[6-6.499/0.001]-F[12-99.5/0.01]-VC[1.5-1.99/0.005]

CPMB-1A6.5-[6.5-100/0.01]-P[6-6.499/0.001]-FC[5-11.99/0.01]-V[2-6.49/0.005]

CPMB-1A6.5-[6.5-100/0.01]-P[6-6.499/0.001]-FC[5-11.99/0.01]-VC[1.5-1.99/0.005]

CPMB-1A7-[6.5-100/0.01]-P[6.5-6.999/0.001]-F[12-99.5/0.01]-V[2-6.99/0.005]

CPMB-1A7-[6.5-100/0.01]-P[6.5-6.999/0.001]-F[12-99.5/0.01]-VC[1.5-1.99/0.005]

CPMB-1A7-[6.5-100/0.01]-P[6.5-6.999/0.001]-FC[5-11.99/0.01]-V[2-6.99/0.005]

CPMB-1A7-[6.5-100/0.01]-P[6.5-6.999/0.001]-FC[5-11.99/0.01]-VC[1.5-1.99/0.005]

CPMB-1A8-[6.5-100/0.01]-P[7-7.999/0.001]-F[12-99.5/0.01]-V[2-7.99/0.005]

CPMB-1A8-[6.5-100/0.01]-P[7-7.999/0.001]-F[12-99.5/0.01]-VC[1.5-1.99/0.005]

CPMB-1A8-[6.5-100/0.01]-P[7-7.999/0.001]-FC[5-11.99/0.01]-V[2-7.99/0.005]

CPMB-1A8-[6.5-100/0.01]-P[7-7.999/0.001]-FC[5-11.99/0.01]-VC[1.5-1.99/0.005]

CPMB-1A10-[6.5-100/0.01]-P[8-9.999/0.001]-F[12-99.5/0.01]-V[2-9.99/0.005]

CPMB-1A10-[6.5-100/0.01]-P[8-9.999/0.001]-F[12-99.5/0.01]-VC[1.5-1.99/0.005]

CPMB-1A10-[6.5-100/0.01]-P[8-9.999/0.001]-FC[5-11.99/0.01]-V[2-9.99/0.005]

CPMB-1A10-[6.5-100/0.01]-P[8-9.999/0.001]-FC[5-11.99/0.01]-VC[1.5-1.99/0.005]

Step（1段目段部形状）

Shape（先端形状）

全長公差

D/P（軸径）

(mm)

No.(呼び径)

(mm)

A(段形状径)

(mm)

C(段形状テーパ幅)

(mm)

CVC(C寸法0.01mm単位指定)

(mm)

F(軸径部長さ)

(mm)

FC(F寸変更 Fminより短く)

(mm)

G(先端C面取り幅)

(mm)

K(先端部角度)

(°)

L(全長)

(mm)

Q(先端R面取り)

(mm)

R(段形状部R)

(mm)

S(先端テーパ加工幅)

(mm)

V(先端径)

(mm)

VC(V寸変更 Vminより小さく)

(mm)

RoHS?

最小発注数量

1A	加工なし	+0.01/0	0.8 ～ 0.999	1	-	-	-	12 ～ 99.4	-	-	-	6.5 ～ 100	-	-	-	0.5 ～ 0.99	-	10	1個
1A	加工なし	+0.01/0	0.8 ～ 0.999	1	-	-	-	12 ～ 99.4	-	-	-	6.5 ～ 100	-	-	-	-	0.4 ～ 0.49	10	1個
1A	加工なし	+0.01/0	0.8 ～ 0.999	1	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	0.5 ～ 0.99	-	10	1個
1A	加工なし	+0.01/0	0.8 ～ 0.999	1	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.4 ～ 0.49	10	1個
1A	加工なし	+0.01/0	1 ～ 1.499	1.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	0.5 ～ 1.49	-	10	1個
1A	加工なし	+0.01/0	1 ～ 1.499	1.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	0.4 ～ 0.49	10	1個
1A	加工なし	+0.01/0	1 ～ 1.499	1.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	0.5 ～ 1.49	-	10	1個
1A	加工なし	+0.01/0	1 ～ 1.499	1.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.4 ～ 0.49	10	1個
1A	加工なし	+0.01/0	1.5 ～ 1.999	2	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	0.5 ～ 1.995	-	10	1個
1A	加工なし	+0.01/0	1.5 ～ 1.999	2	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	0.5 ～ 0.69	10	1個
1A	加工なし	+0.01/0	1.5 ～ 1.999	2	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	0.5 ～ 1.995	-	10	1個
1A	加工なし	+0.01/0	1.5 ～ 1.999	2	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.5 ～ 0.69	10	1個
1A	加工なし	+0.01/0	2 ～ 2.499	2.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	0.5 ～ 2.495	-	10	1個
1A	加工なし	+0.01/0	2 ～ 2.499	2.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	0.5 ～ 0.69	10	1個
1A	加工なし	+0.01/0	2 ～ 2.499	2.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	0.5 ～ 2.495	-	10	1個
1A	加工なし	+0.01/0	2 ～ 2.499	2.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.5 ～ 0.69	10	1個
1A	加工なし	+0.01/0	2.5 ～ 2.999	3	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	0.7 ～ 2.995	-	10	1個
1A	加工なし	+0.01/0	2.5 ～ 2.999	3	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	+0.01/0	2.5 ～ 2.999	3	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	0.7 ～ 2.995	-	10	1個
1A	加工なし	+0.01/0	2.5 ～ 2.999	3	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	+0.01/0	3 ～ 3.499	3.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	1 ～ 3.49	-	10	1個
1A	加工なし	+0.01/0	3 ～ 3.499	3.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	+0.01/0	3 ～ 3.499	3.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	1 ～ 3.49	-	10	1個
1A	加工なし	+0.01/0	3 ～ 3.499	3.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	+0.01/0	3.5 ～ 3.999	4	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	1 ～ 3.99	-	10	1個
1A	加工なし	+0.01/0	3.5 ～ 3.999	4	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	+0.01/0	3.5 ～ 3.999	4	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	1 ～ 3.99	-	10	1個
1A	加工なし	+0.01/0	3.5 ～ 3.999	4	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	+0.01/0	4 ～ 4.499	4.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	1 ～ 4.495	-	10	1個
1A	加工なし	+0.01/0	4 ～ 4.499	4.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	+0.01/0	4 ～ 4.499	4.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	1 ～ 4.495	-	10	1個
1A	加工なし	+0.01/0	4 ～ 4.499	4.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	+0.01/0	4.5 ～ 4.999	5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	1 ～ 4.995	-	10	1個
1A	加工なし	+0.01/0	4.5 ～ 4.999	5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	+0.01/0	4.5 ～ 4.999	5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	1 ～ 4.995	-	10	1個
1A	加工なし	+0.01/0	4.5 ～ 4.999	5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	+0.01/0	5 ～ 5.499	5.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	1.5 ～ 5.49	-	10	1個
1A	加工なし	+0.01/0	5 ～ 5.499	5.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	+0.01/0	5 ～ 5.499	5.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	1.5 ～ 5.49	-	10	1個
1A	加工なし	+0.01/0	5 ～ 5.499	5.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	+0.01/0	5.5 ～ 5.999	6	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	2 ～ 5.99	-	10	1個
1A	加工なし	+0.01/0	5.5 ～ 5.999	6	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	+0.01/0	5.5 ～ 5.999	6	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	2 ～ 5.99	-	10	1個
1A	加工なし	+0.01/0	5.5 ～ 5.999	6	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	+0.01/0	6 ～ 6.499	6.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	2 ～ 6.49	-	10	1個
1A	加工なし	+0.01/0	6 ～ 6.499	6.5	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	+0.01/0	6 ～ 6.499	6.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	2 ～ 6.49	-	10	1個
1A	加工なし	+0.01/0	6 ～ 6.499	6.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	+0.01/0	6.5 ～ 6.999	7	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	2 ～ 6.99	-	10	1個
1A	加工なし	+0.01/0	6.5 ～ 6.999	7	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	+0.01/0	6.5 ～ 6.999	7	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	2 ～ 6.99	-	10	1個
1A	加工なし	+0.01/0	6.5 ～ 6.999	7	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	+0.01/0	7 ～ 7.999	8	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	2 ～ 7.99	-	10	1個
1A	加工なし	+0.01/0	7 ～ 7.999	8	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	+0.01/0	7 ～ 7.999	8	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	2 ～ 7.99	-	10	1個
1A	加工なし	+0.01/0	7 ～ 7.999	8	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	+0.01/0	8 ～ 9.999	10	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	2 ～ 9.99	-	10	1個
1A	加工なし	+0.01/0	8 ～ 9.999	10	-	-	-	12 ～ 99.5	-	-	-	6.5 ～ 100	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	+0.01/0	8 ～ 9.999	10	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	2 ～ 9.99	-	10	1個
1A	加工なし	+0.01/0	8 ～ 9.999	10	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	1.5 ～ 1.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

軸径(P)0.001㎜指定タイプの超精級1段コアピンとなります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超精級1段コアピン -軸径(P)0.001mm指定タイプ-のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

治具

満足度：5.02020/06/28

検査機がないため精度検査治具として使用。値段が高いが品質を保つため必要経費としてとらえています。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品超精級1段コアピン -軸径(P)0.001mm指定タイプ-	超精級先端(ｌ)ショート1段コアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-	超精級1段コアピン -軸径(D)固定タイプ-	1段コアピン -ツバ厚JIS・軸径(D)固定タイプ/軸径(P)0.01mm指定タイプ-	コーティング1段コアピン -軸径(P)0.01mm指定・TiCNコーティングタイプ-	精級1段コアピン -軸径(P)0.005mm指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	2日目	8日目	3日目
形状タイプ	1段	1段	1段	1段	1段	1段
材質	SKH51	SKH51	SKH51	SKD61	SKD61	-
軸径公差	0/-0.003	0/-0.003	0/-0.003	-0.01/-0.02	-0.01/-0.02	0/-0.005
形状部公差	±0.005	±0.005	±0.005	±0.015	±0.02	±0.005
表面処理	なし	なし	なし	なし	TiCNコーティング	なし
